Соединения с креплением в отверстии серии 1109
Ротационные соединения Deublin
Ротационные соединения Deublin для подачи СОЖ — эффективное решение, помогающее сократить расходы на техобслуживание.
Благодаря бесподшипниковой конструкции роторное соединение отличается компактностью и способно работать на высоких скоростях — это позволяет снизить эксплуатационные затраты.
Поворотные соединения Deublin представлены в широком ассортименте конфигураций: вы легко подберёте вариант, оптимально подходящий для задач механической обработки.
1109-402-403
Устройство оснащено единым каналом, который позволяет подавать либо охлаждающую жидкость, либо среду MQL, — это делает его универсальным решением для разных технологических задач.
Технология Pop‑Off™ обеспечивает возможность неограниченного сухого хода без давления рабочей среды. Это расширяет эксплуатационные возможности оборудования и повышает его надёжность в режимах, когда подача среды временно отсутствует.
Конструкция допускает осевое перемещение тяги на расстояние до 19 мм — такой запас хода позволяет компенсировать смещения и обеспечивает стабильную работу даже при значительных динамических нагрузках и изменениях положения элементов системы.
Полнопоточная конструкция не создаёт препятствий для прохождения потока: стружка и мусор не скапливаются внутри, а свободно выводятся рабочей средой, — это гарантирует бесперебойную работу устройства в условиях повышенного загрязнения и интенсивной эксплуатации.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Специальные монтажные отверстия упрощают установку изделия — монтаж выполняется быстро и без дополнительных приспособлений, что сокращает время наладки оборудования.
Гибридные шарикоподшипники класса ISO P4 обеспечивают плавную и стабильную работу на высоких скоростях. Высокая точность исполнения подшипников снижает вибрации и износ, повышая общую надёжность узла.
Для защиты шарикоподшипников предусмотрена лабиринтная система в сочетании с большими вентиляционными отверстиями — такое решение эффективно препятствует попаданию загрязнений и одновременно обеспечивает необходимый отвод тепла, продлевая срок службы подшипникового узла.
Сбалансированные торцевые уплотнения из карбида кремния отличаются повышенной износостойкостью и сохраняют герметичность даже в сложных условиях эксплуатации — это существенно увеличивает ресурс устройства и снижает потребность в обслуживании.
Детали из анодированного алюминия и нержавеющей стали устойчивы к коррозии — такое сочетание материалов повышает долговечность изделия и позволяет использовать его в агрессивных средах и при повышенной влажности.

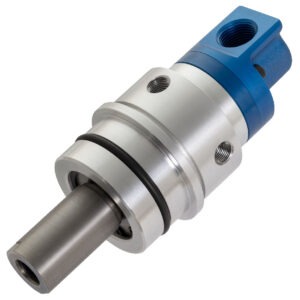

1109-410-248
Устройство рассчитано на эксплуатацию в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную, надёжную и безопасную работу в производственных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- охлаждающая жидкость;
- MQL.
Параметры подключений
- Подключение ротора: шпиндельный привод.
- Подключение подачи: G 3/8″‑19.
Характеристики для охлаждающей жидкости
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 69 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 2040 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

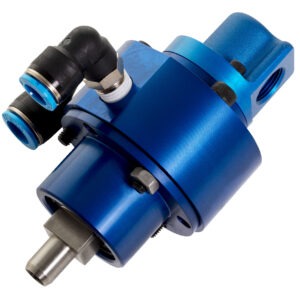

1109-640-644
Устройство предназначено для эксплуатации в рекомендованных пределах по давлению и скорости — это гарантирует стабильную, надёжную и безопасную работу в промышленных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- охлаждающая жидкость;
- MQL.
Параметры подключений
- Подключение ротора: прямоугольный привод.
- Подключение подачи: G 3/8″‑19.
Характеристики для охлаждающей жидкости
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 2040 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

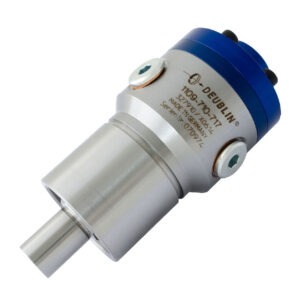

1109-710-717
Устройство спроектировано для работы в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную, надёжную и безопасную эксплуатацию в промышленных условиях.
Рабочая среда
Совместимо со следующими средами:
- охлаждающая жидкость;
- MQL.
Параметры подключений
- Подключение ротора: шестигранник с внутренней резьбой.
- Подключение подачи: G 3/8″‑19.
Характеристики для охлаждающей жидкости
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 2040 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

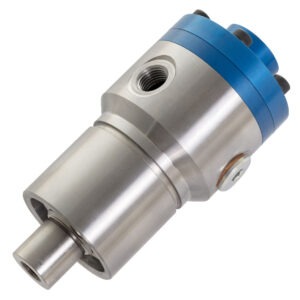

1109-710-730
Устройство рассчитано на эксплуатацию в рекомендованных пределах по давлению и скорости — это гарантирует стабильную, надёжную и безопасную работу в производственных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- охлаждающая жидкость;
- смазочно‑охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: внутренняя резьба Oct.
- Соединение подачи: G 3/8″‑19.
Характеристики для охлаждающей жидкости
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для смазочно‑охлаждающей жидкости
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 2040 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

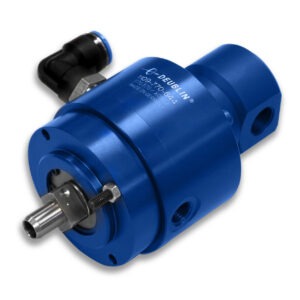

1109-770-644
Устройство предназначено для работы в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную, надёжную и безопасную эксплуатацию в промышленных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- охлаждающая жидкость;
- масло для резки (смазочно‑охлаждающая жидкость);
- MQL.
Параметры подключений
- Подключение ротора: прямоугольный привод.
- Подключение подачи: G 3/8″‑19.
Характеристики для охлаждающей жидкости
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для смазочно‑охлаждающей жидкости (масла для резки)
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 150 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 2040 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

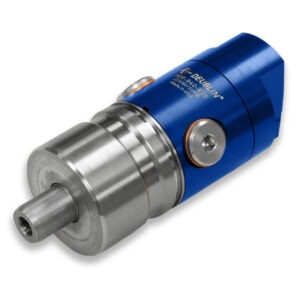

1109-840-835
Устройство рассчитано на эксплуатацию в рекомендованных пределах по давлению и скорости — это гарантирует стабильную, надёжную и безопасную работу в производственных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: резьбовое соединение с внутренней резьбой Oct.
- Соединение подачи: G 1/4″‑19.
Характеристики для охлаждающей жидкости
- Максимальный расход: 24,3 л/мин.
- Максимальное давление: 150 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

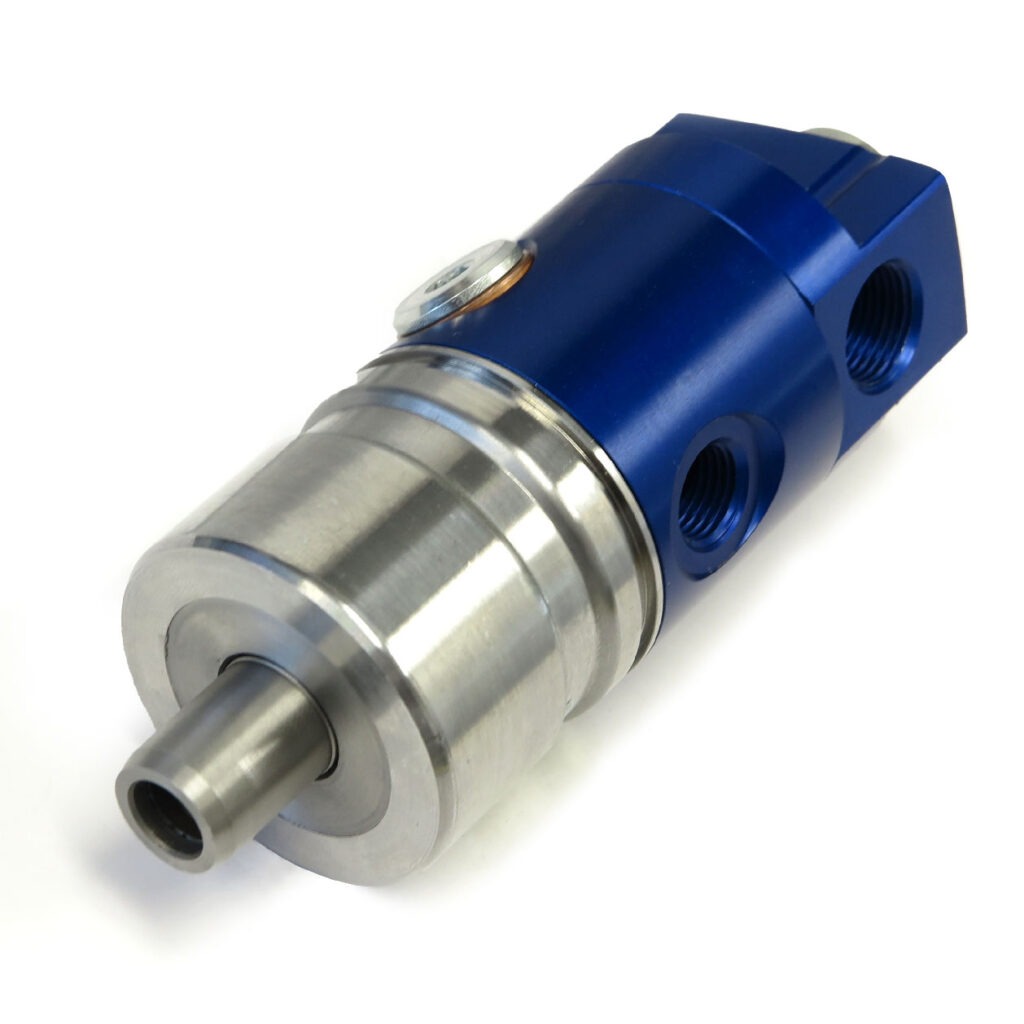

1109-842-730
Устройство предназначено для эксплуатации в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную, надёжную и безопасную работу в промышленных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- охлаждающая жидкость;
- смазочно‑охлаждающая жидкость (масло для резки);
- MQL.
Параметры соединений
- Соединение ротора: внутренняя резьба Oct.
- Подключение подачи: G 3/8″‑19.
Характеристики для охлаждающей жидкости
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 150 бар.
- Максимальная температура: 71 °C.
Характеристики для смазочно‑охлаждающей жидкости (масла для резки)
- Максимальный расход: 81,8 л/мин.
- Максимальное давление: 150 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 2040 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1109-926-930
Устройство рассчитано на эксплуатацию в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную, надёжную и безопасную работу в промышленных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- охлаждающая жидкость;
- MQL.
Параметры подключений
- Подключение ротора: внутренняя резьба 1/4 дюйма.
- Подключение подачи: G 1/4″‑19.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Характеристики для охлаждающей жидкости
- Максимальный расход: 24,3 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
