Одноканальные пневматические соединения серии 452
Ротационные соединения Deublin
Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.

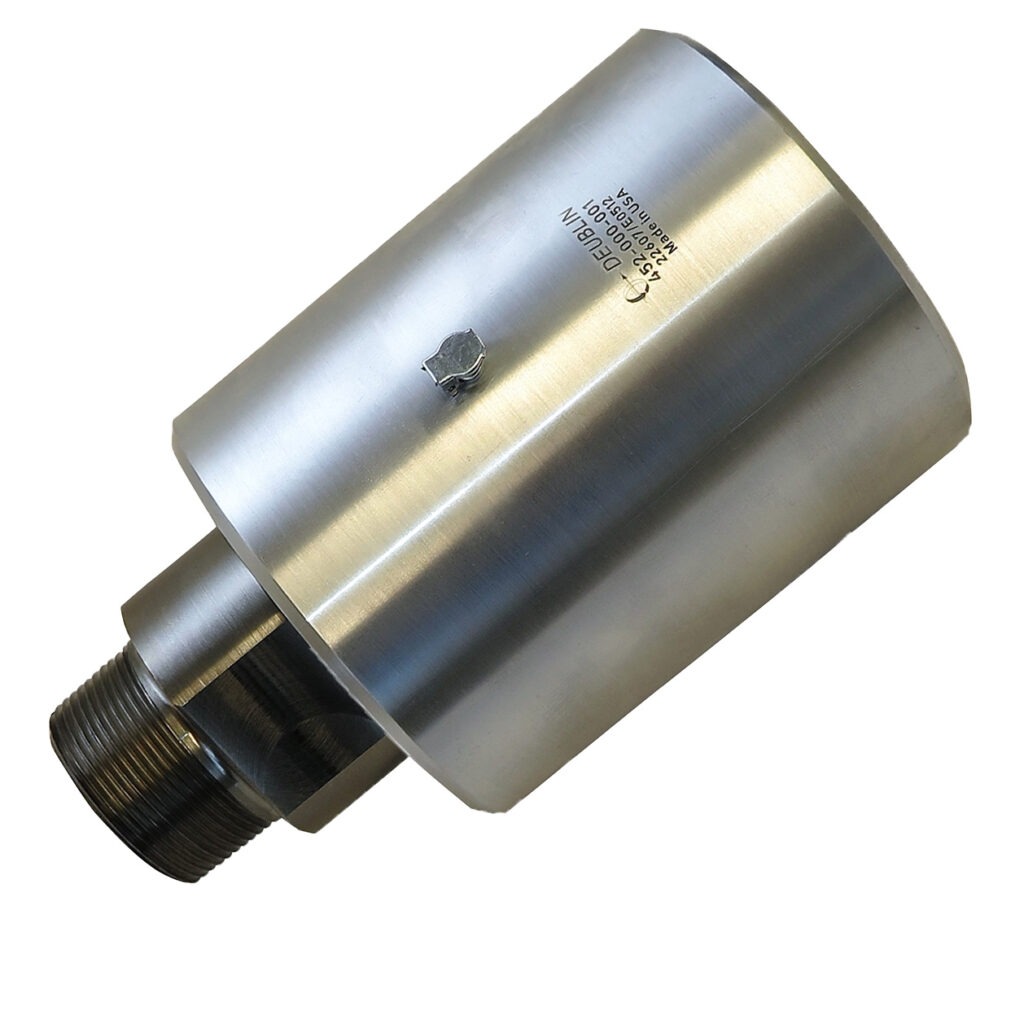

452-000-001
Совместимо с воздухом, гидравлическим маслом и в режиме вакуума. Параметры задают рекомендуемые пределы для надёжной и безопасной работы.
Рабочие среды:
- воздух;
- гидравлическое масло;
- вакуум.
Присоединительные размеры:
- соединение ротора: 1‑1/2″–11,5 NPT RH;
- подключение подачи: 1‑1/2″–11,5 NPT.
Основные параметры:
- Воздух: расход — до 39 077 л/мин, давление — до 10 бар, температура — до 121 °C.
- Гидравлическое масло: расход — до 174,3 л/мин, давление — до 51,7 бар, температура — до 121 °C.
- Вакуум: давление — до −0,95 бар, температура — до 121 °C.
Соблюдение указанных предельных значений обеспечит стабильную работу оборудования. При подборе изделия учитывайте особенности вашей технологической линии.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
452-000-198
Конструкция с монотоком — эффективное решение для промышленных систем: сочетает герметичность, энергоэффективность и удобство обслуживания.
Главные преимущества:
- Самонесущий вращающийся штуцер — выдерживает высокие нагрузки без дополнительных опор.
- Радиальное соединение с корпусом — обеспечивает прочную и герметичную фиксацию.
- Сбалансированные механические уплотнения — минимизируют износ. Варианты пар трения:
- углеграфит + закалённая инструментальная сталь — для стандартных условий;
- углеграфит + карбид кремния — для агрессивных и тяжёлых режимов.
- Низкий крутящий момент и оптимизированный вес — снижают энергозатраты и упрощают монтаж.
- Упрощённое обслуживание — войлочная маслёнка в полости уплотнения плюс периодическая смазка (3–5 капель в месяц).
Материалы и компоненты:
- корпус — алюминиевый сплав;
- ротор — нержавеющая или углеродистая сталь (в зависимости от модели);
- подшипники — шарикоподшипники со смазкой на весь срок службы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
452-000-395
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
