Одноканальные пневматические соединения серии 355
Ротационные соединения Deublin
Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.
355-021-002
Модель с монотоковой конструкцией — надёжное решение для промышленных систем: отличается герметичностью, энергоэффективностью и удобством обслуживания.
Основные преимущества:
- Самонесущий вращающийся штуцер — не требует дополнительных опор, устойчив к нагрузкам.
- Радиальное соединение с корпусом — обеспечивает плотную и надёжную фиксацию.
- Сбалансированные механические уплотнения — снижают износ; доступны 2 варианта пар трения:
- углеграфит + закалённая инструментальная сталь — для стандартных условий;
- углеграфит + карбид кремния — для тяжёлых и агрессивных режимов.
- Низкий крутящий момент и оптимизированный вес — уменьшают нагрузку на привод и упрощают монтаж.
- Упрощённое обслуживание — за счёт войлочной маслёнки в полости уплотнения и периодической смазки (3–5 капель в месяц).
Материалы и комплектующие:
- корпус — алюминиевый сплав;
- ротор — нержавеющая или углеродистая сталь (в зависимости от модели);
- подшипники — шарикоподшипники со смазкой на весь срок службы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

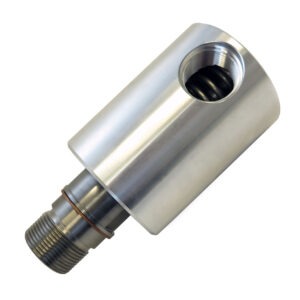

355-021-016
Совместимо с воздухом, гидравлическим маслом и в режиме вакуума. Параметры задают рекомендуемые пределы для надёжной и безопасной работы.
Рабочие среды:
- воздух;
- гидравлическое масло;
- вакуум.
Присоединительные размеры:
- соединение ротора: 1‑1/2″–12 UNF RH;
- соединение подачи: 1″–11,5 NPT.
Основные параметры:
- Воздух: расход — до 16 990 л/мин, давление — до 10 бар, температура — до 121 °C.
- Гидравлическое масло: расход — до 107,7 л/мин, давление — до 69 бар, температура — до 121 °C.
- Вакуум: давление — до −0,95 бар, температура — до 121 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
355-021-017
Конструкция с монотоком — надёжное решение для промышленных систем: обеспечивает герметичность, энергоэффективность и удобство обслуживания.
Ключевые особенности:
- Самонесущий вращающийся штуцер — устойчив к нагрузкам, не требует дополнительных опор.
- Радиальное соединение с корпусом — гарантирует плотную и надёжную фиксацию.
- Сбалансированные механические уплотнения — снижают износ. Доступны два варианта пар трения:
- углеграфит + закалённая инструментальная сталь — для стандартных условий;
- углеграфит + карбид кремния — для тяжёлых и агрессивных режимов.
- Низкий крутящий момент и оптимизированный вес — уменьшают нагрузку на привод и упрощают монтаж.
- Минимальное обслуживание — благодаря войлочной маслёнке в полости уплотнения и периодической смазке (3–5 капель в месяц).
Материалы и компоненты:
- корпус — алюминиевый сплав;
- ротор — нержавеющая или углеродистая сталь (зависит от модели);
- подшипники — шарикоподшипники со смазкой на весь срок службы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

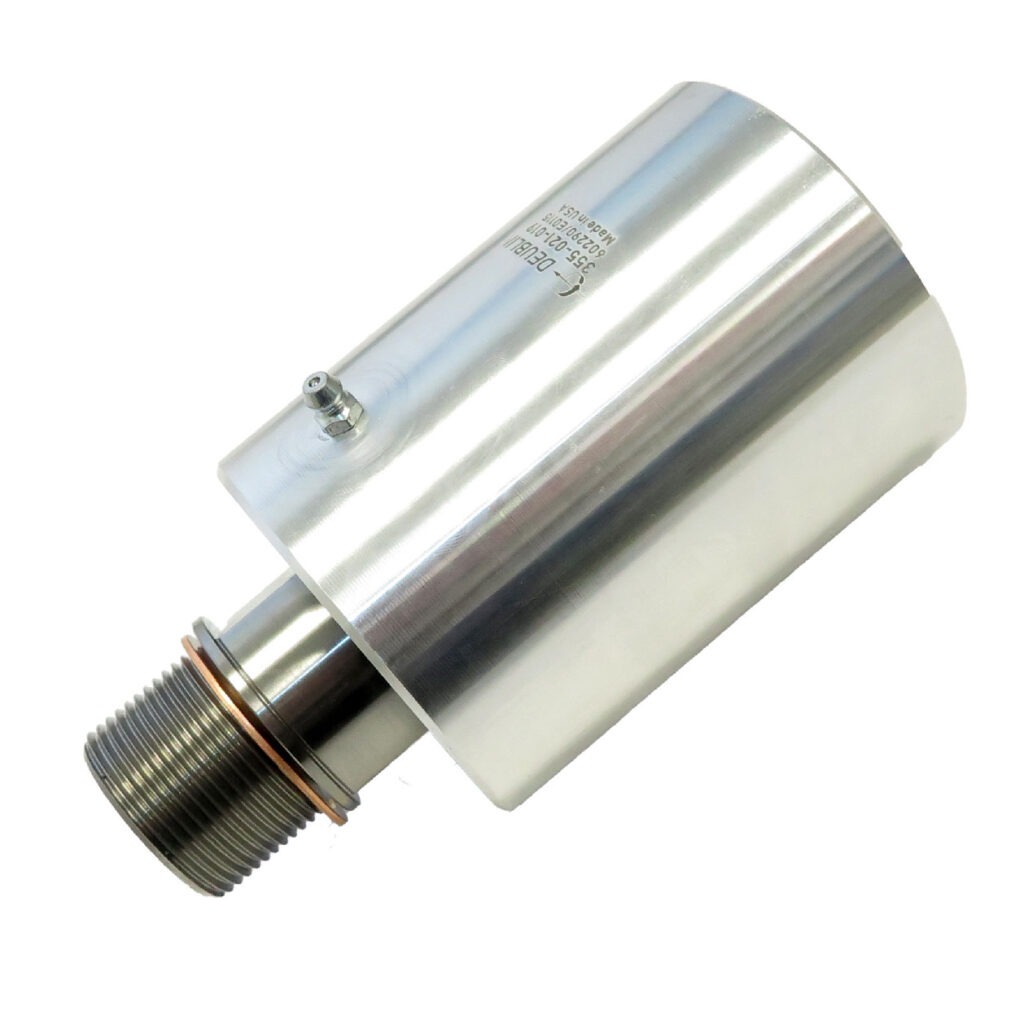

355-021-019
Рабочие среды:
- воздух;
- гидравлическое масло;
- вакуум.
Присоединительные размеры:
- соединение ротора: 1‑1/2″–12 UNF RH;
- подводное соединение: 1″–11,5 NPT.
Основные параметры:
- Воздух: давление — до 10 бар, температура — до 121 °C.
- Гидравлическое масло: давление — до 69 бар, температура — до 121 °C.
- Вакуум: давление — до −0,95 бар, температура — до 121 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

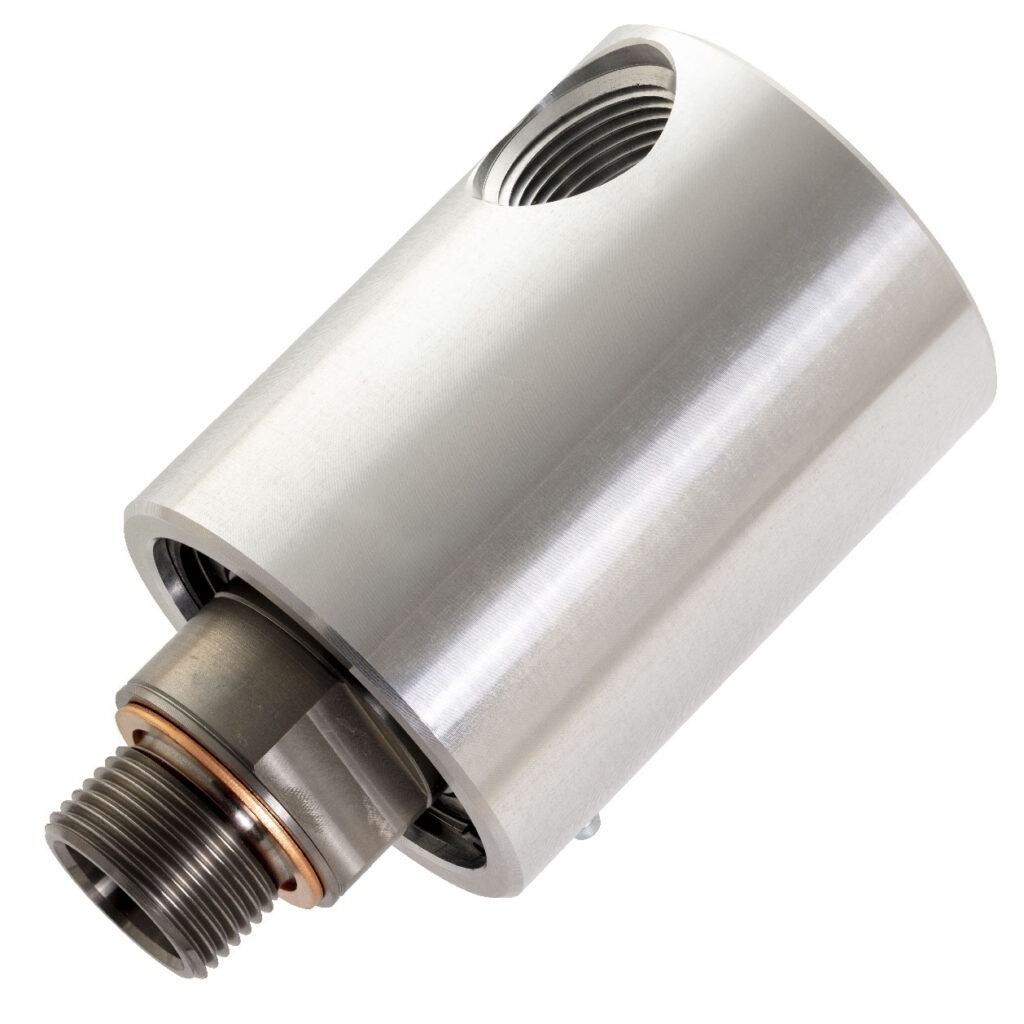

355-021-222
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
355-021-235
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

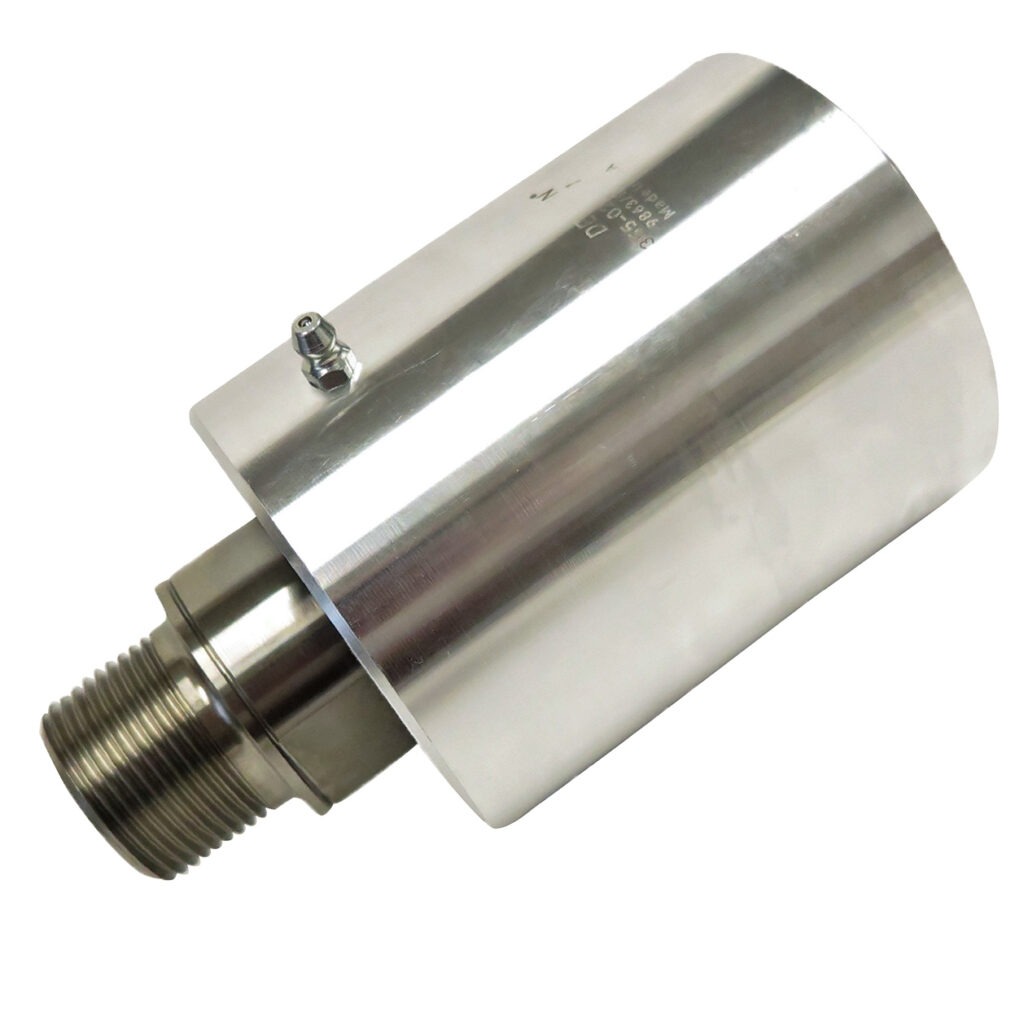

355-021-577
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
