Одноканальные пневматические соединения серии 2200
Ротационные соединения Deublin
Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.

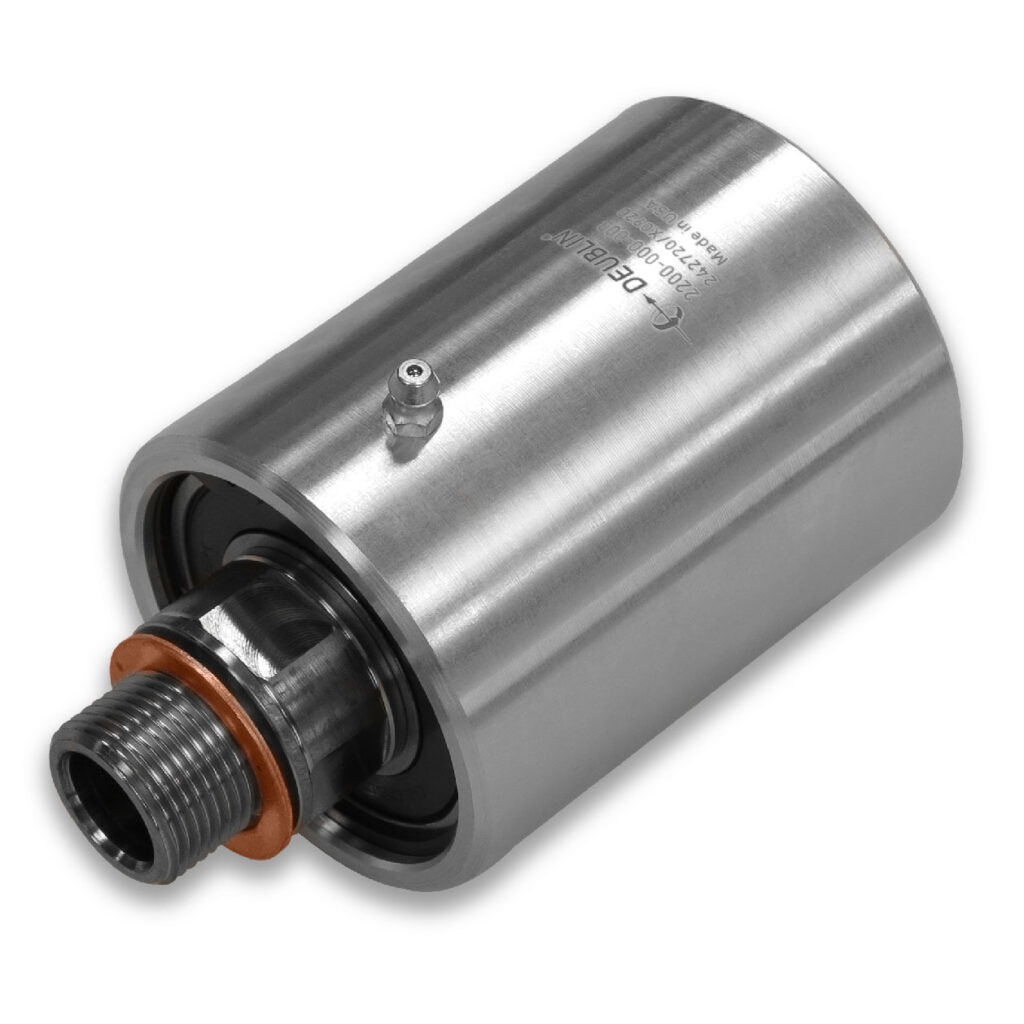

2200-000-003
Рабочие среды:
- воздух;
- гидравлическое масло;
- вакуум.
Присоединительные размеры:
- соединение ротора: 1″–14 UNS RH;
- соединение подачи: 1/2″–14 NPT.
Основные параметры:
- Воздух: расход — до 4247 л/мин, давление — до 70 бар, температура — до 121 °C.
- Гидравлическое масло: расход — до 26,9 л/мин, давление — до 69 бар, температура — до 121 °C.
- Вакуум: давление — до −0,95 бар, температура — до 121 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2200-000-096
Модель 2200‑000‑096 — надёжное решение для промышленных систем: сочетает герметичность, энергоэффективность и удобство обслуживания.
Основные особенности:
- Самонесущий вращающийся штуцер — устойчив к нагрузкам, не требует дополнительных опор.
- Радиальное соединение с корпусом — обеспечивает плотную и герметичную фиксацию.
- Сбалансированные уплотнения — снижают износ; доступны два варианта пар трения:
- углеграфит + закалённая инструментальная сталь — для стандартных условий;
- углеграфит + карбид кремния — для тяжёлых и агрессивных режимов.
- Низкий крутящий момент и оптимизированный вес — уменьшают нагрузку на привод, упрощают монтаж.
- Минимальное обслуживание — войлочная маслёнка в полости уплотнения плюс 3–5 капель смазки в месяц.
Материалы:
- корпус — алюминиевый сплав;
- ротор — нержавеющая или углеродистая сталь (в зависимости от модели);
- подшипники — шарикоподшипники со смазкой на весь срок службы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
