Одноканальные пневматические соединения серии 1205

Ротационные соединения Deublin

Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.

1205-000-039

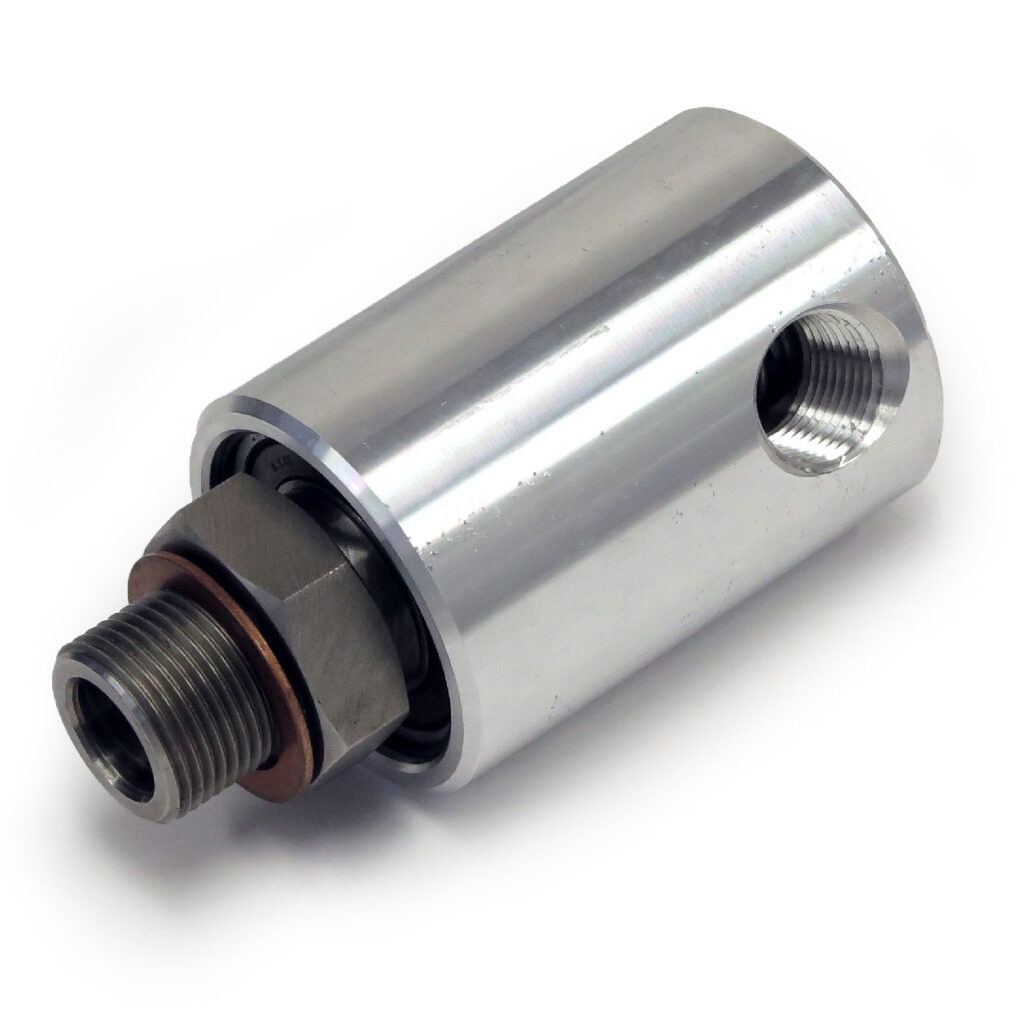

1205-000-001

Оборудование предназначено для применения в промышленных системах и совместимо с различными рабочими средами — воздухом, гидравлическим маслом и вакуумом. Приведённые параметры определяют рекомендуемые пределы надёжной и безопасной эксплуатации устройства.

Рабочие среды
  • воздух;
  • гидравлическое масло;
  • вакуум.
Присоединительные размеры
  • соединение ротора: 1″–14 UNS RH;
  • соединение подачи: 1/2″–14 NPT.
Характеристики при работе с воздухом
  • максимальный расход: 4247 л/мин;
  • максимальное давление: 10 бар;
  • максимальная температура: 121 °C.
Характеристики при работе с гидравлическим маслом
  • максимальный расход: 26,9 л/мин;
  • максимальное давление: 51,7 бар;
  • максимальная температура: 121 °C.
Характеристики в режиме вакуума (разрежения)
  • максимальное вакуумметрическое давление: −0,95 бар;
  • максимальная температура при работе с вакуумом: 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-000-001

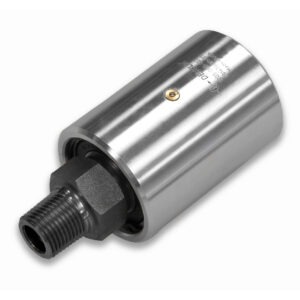

1205-000-003

Оборудование предназначено для применения в промышленных системах и совместимо с различными рабочими средами — воздухом, гидравлическим маслом и вакуумом. Приведённые параметры определяют рекомендуемые пределы надёжной и безопасной эксплуатации устройства.

Рабочие среды
  • воздух;
  • гидравлическое масло;
  • вакуум.
Присоединительные размеры
  • подключение ротора: 1/2″–14 NPT RH;
  • подключение подачи: 1/2″–14 NPT.
Характеристики при работе с воздухом
  • максимальный расход: 4247 л/мин;
  • максимальное давление: 10 бар;
  • максимальная температура: 121 °C.
Характеристики при работе с гидравлическим маслом
  • максимальный расход: 26,9 л/мин;
  • максимальное давление: 51,7 бар;
  • максимальная температура: 121 °C.
Характеристики в режиме вакуума (разрежения)
  • максимальное вакуумметрическое давление: −0,95 бар;
  • максимальная температура при работе с вакуумом: 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-000-003

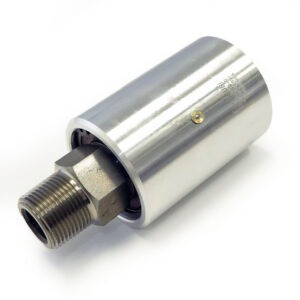

1205-000-019

Оборудование разработано для применения в промышленных системах и совместимо с различными рабочими средами — воздухом, гидравлическим маслом и вакуумом. Приведённые параметры определяют рекомендуемые пределы надёжной и безопасной эксплуатации устройства.

Рабочие среды
  • воздух;
  • гидравлическое масло;
  • вакуум.
Присоединительные размеры
  • подключение ротора: 3/4″–14 NPT RH;
  • подключение подачи: 1/2″–14 NPT.
Характеристики при работе с воздухом
  • максимальный расход: 4247 л/мин;
  • максимальное давление: 10 бар;
  • максимальная температура: 121 °C.
Характеристики при работе с гидравлическим маслом
  • максимальный расход: 26,9 л/мин;
  • максимальное давление: 51,7 бар;
  • максимальная температура: 121 °C.
Характеристики в режиме вакуума (разрежения)
  • максимальное вакуумметрическое давление: −0,95 бар;
  • максимальная температура при работе с вакуумом: 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-000-019

1205-000-021

Конструкция с монотоком — это инженерное решение, ориентированное на стабильную работу в сложных производственных условиях. Сочетание продуманной механики, износостойких материалов и удобной системы обслуживания обеспечивает высокую герметичность, энергоэффективность и длительный ресурс узла.

Ключевые конструктивные особенности и их преимущества
  • Самонесущий вращающийся штуцер. Штуцер обладает собственной несущей способностью и не требует установки дополнительных опорных элементов. Его жёсткость позволяет сохранять точную геометрию соединения даже при существенных нагрузках — это повышает стабильность работы и увеличивает срок службы узла.
  • Радиальное соединение с корпусом. Обеспечивает надёжную и герметичную фиксацию: конструкция исключает смещения и утечки рабочей среды в процессе эксплуатации.
  • Сбалансированные механические уплотнения. Точная балансировка уплотнений снижает трение и износ контактных поверхностей. Благодаря этому узел сохраняет герметичность даже при интенсивной эксплуатации и в тяжёлых режимах работы.
  • Гибкая подборка пар трения под условия эксплуатации. В зависимости от рабочей среды и уровня нагрузок можно выбрать оптимальную комбинацию материалов:
    • углеграфит и закалённая инструментальная сталь — подходит для стандартных условий и умеренных нагрузок;
    • углеграфит и карбид кремния — рекомендуется для тяжёлых режимов, агрессивных сред и повышенных скоростей скольжения, где критически важна максимальная износостойкость.
  • Войлочная маслёнка в полости уплотнения. Обеспечивает равномерную подачу воздуха и поддерживает стабильные условия в зоне контакта уплотнений, снижая риск преждевременного износа.
  • Минимальные требования к обслуживанию. Для поддержания узла в рабочем состоянии достаточно добавлять всего 3–5 капель смазки в месяц — это существенно экономит трудозатраты и делает эксплуатацию экономически выгодной.
  • Низкий крутящий момент. Конструкция минимизирует сопротивление вращению: снижается нагрузка на привод, уменьшаются энергозатраты, а работа оборудования становится более плавной и экономичной.
  • Оптимизированная масса конструкции. Снижение веса без потери прочностных характеристик упрощает транспортировку и монтаж, а также уменьшает инерционные нагрузки при динамических режимах работы.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

Материалы и комплектующие
  • Корпус из алюминиевого сплава. Сочетает малый вес, хорошую теплопроводность и повышенную стойкость к коррозии — это способствует увеличению долговечности узла и снижению общей массы оборудования.
  • Ротор из нержавеющей или углеродистой стали. Выбор материала определяется моделью и условиями эксплуатации:
    • нержавеющая сталь — оптимальный вариант для коррозионноопасных сред и условий с повышенной влажностью;
    • углеродистая сталь — рациональный выбор для типовых задач, где важен баланс между стоимостью и эксплуатационными характеристиками.
  • Шарикоподшипники со смазкой на весь срок службы. Не требуют регулярного обслуживания и рассчитаны на длительную бесперебойную работу — это повышает надёжность узла и сокращает эксплуатационные издержки.

Оборудование предназначено для применения в промышленных системах и совместимо с различными рабочими средами — воздухом, гидравлическим маслом и вакуумом. Приведённые параметры определяют рекомендуемые пределы надёжной и безопасной эксплуатации устройства.

Рабочие среды
  • воздух;
  • гидравлическое масло;
  • вакуум.
Присоединительные размеры
  • соединение ротора: G 3/4″–14 RH;
  • подводящее соединение: 1/2″–14 NPT.
Характеристики при работе с воздухом
  • максимальный расход: 4247 л/мин;
  • максимальное давление: 10 бар;
  • максимальная температура: 121 °C.
Характеристики при работе с гидравлическим маслом
  • максимальный расход: 26,9 л/мин;
  • максимальное давление: 51,7 бар;
  • максимальная температура: 121 °C.
Характеристики в режиме вакуума (разрежения)
  • максимальное вакуумметрическое давление: −0,95 бар;
  • максимальная температура при работе с вакуумом: 121 °C.

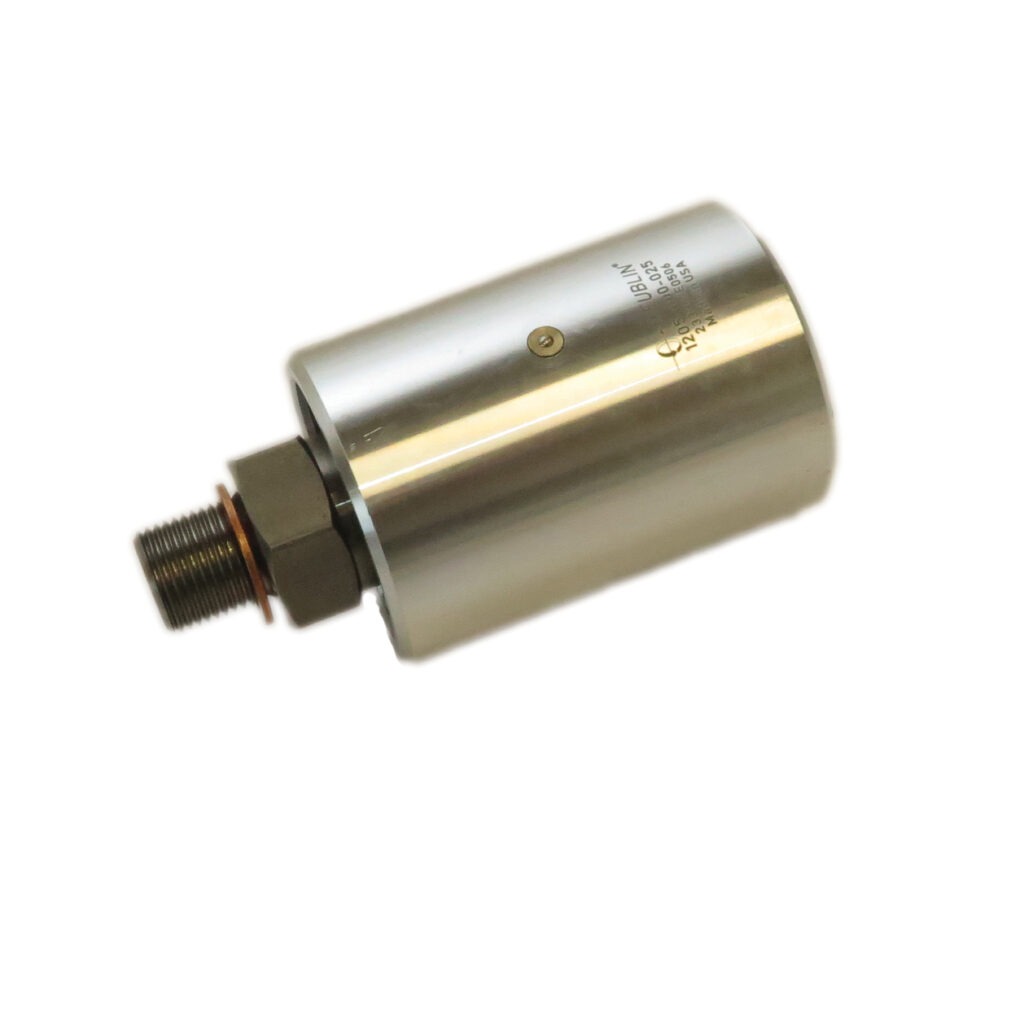

1205-000-025

Оборудование предназначено для применения в промышленных системах и совместимо с различными рабочими средами — воздухом, гидравлическим маслом и вакуумом. Приведённые параметры определяют рекомендуемые пределы надёжной и безопасной эксплуатации устройства.

Рабочие среды
  • воздух;
  • гидравлическое масло;
  • вакуум.
Присоединительные размеры
  • соединение ротора: 3/4″–16 UNF LH;
  • соединение подачи: 1/2″–14 NPT.
Характеристики при работе с воздухом
  • максимальный расход: 4247 л/мин;
  • максимальное давление: 10 бар;
  • максимальная температура: 121 °C.
Характеристики при работе с гидравлическим маслом
  • максимальный расход: 26,9 л/мин;
  • максимальное давление: 51,7 бар;
  • максимальная температура: 121 °C.
Характеристики в режиме вакуума (разрежения)
  • максимальное вакуумметрическое давление: −0,95 бар;
  • максимальная температура при работе с вакуумом: 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-000-025

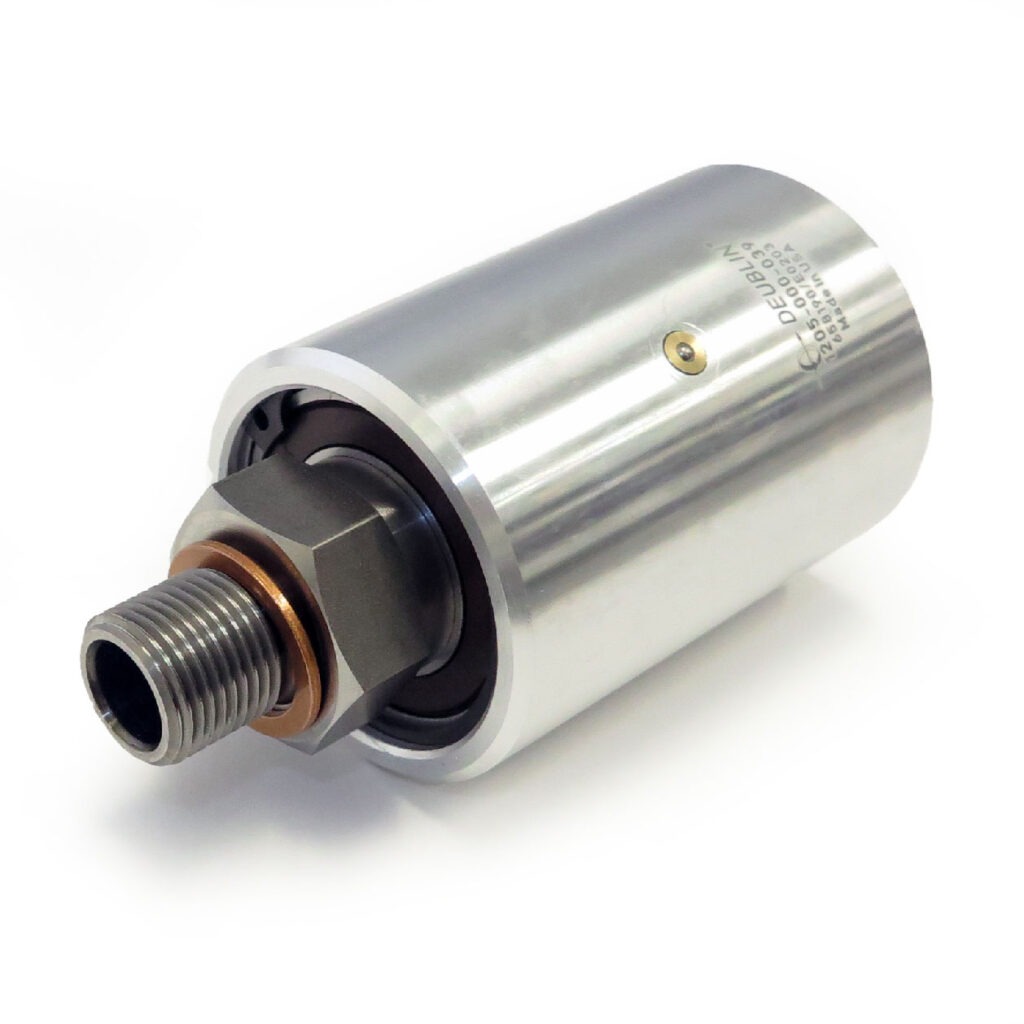

1205-000-039

  • Конструкция с монотоком — надёжное решение для промышленных систем: обеспечивает герметичность, энергоэффективность и длительный срок службы.

    Основные особенности:

    • Самонесущий вращающийся штуцер — не требует дополнительных опор, сохраняет геометрию даже при высоких нагрузках.
    • Радиальное соединение с корпусом — гарантирует прочную и герметичную фиксацию.
    • Сбалансированные уплотнения — снижают трение и износ; доступны варианты пар трения: углеграфит + закалённая сталь (для стандартных условий) или углеграфит + карбид кремния (для тяжёлых режимов).
    • Низкий крутящий момент и оптимизированный вес — уменьшают нагрузку на привод, упрощают монтаж и снижают энергозатраты.
    • Удобная система смазки: войлочная маслёнка в полости уплотнения плюс периодическое добавление 3–5 капель смазки в месяц.

    Материалы:

    • корпус — алюминиевый сплав (лёгкий, коррозионностойкий);
    • ротор — нержавеющая или углеродистая сталь (в зависимости от модели и условий эксплуатации);
    • подшипники — шарикоподшипники со смазкой на весь срок службы.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-000-039

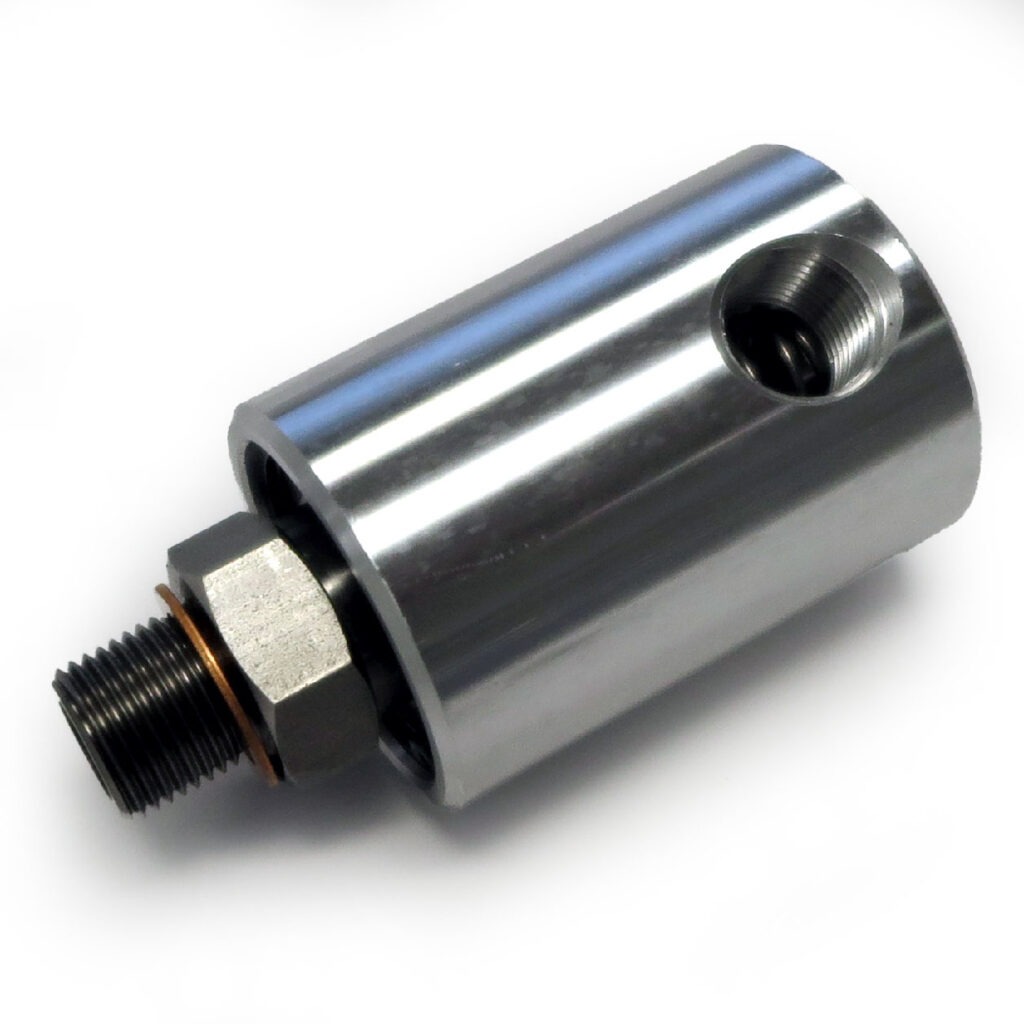

1205-000-151

Конструкция с монотоком — эффективное решение для промышленного применения: отличается герметичностью, надёжностью и удобством обслуживания.

Ключевые особенности:

  • Самонесущий вращающийся штуцер — работает без дополнительных опор, устойчив к нагрузкам.
  • Радиальное соединение с корпусом — обеспечивает плотную и герметичную фиксацию.
  • Сбалансированные уплотнения — минимизируют износ; выбор пары трения под задачу: углеграфит + закалённая сталь (стандартные условия) либо углеграфит + карбид кремния (тяжёлые режимы).
  • Энергоэффективность и удобство монтажа — низкий крутящий момент снижает нагрузку на привод, оптимизированный вес упрощает установку.
  • Простая система смазки — войлочная маслёнка в полости уплотнения и минимальное обслуживание (3–5 капель смазки в месяц).

Основные материалы:

  • корпус — алюминиевый сплав;
  • ротор — нержавеющая или углеродистая сталь (зависит от модели);
  • подшипники — шарикоподшипники со смазкой на весь срок службы.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-000-151

1205-000-152

Модель 1205‑000‑152 — надёжное решение для промышленных систем: сочетает герметичность, энергоэффективность и простоту обслуживания.

Главные особенности:

  • Самонесущий вращающийся штуцер — не требует опор, сохраняет стабильность под нагрузкой.
  • Радиальное соединение с корпусом — гарантирует плотную и герметичную фиксацию.
  • Сбалансированные уплотнения — снижают износ; варианты пар трения: углеграфит + закалённая сталь (для стандартных условий) или углеграфит + карбид кремния (для тяжёлых режимов).
  • Низкий крутящий момент и оптимизированный вес — уменьшают нагрузку на привод и упрощают монтаж.
  • Минимальные требования к обслуживанию — войлочная маслёнка в полости уплотнения плюс 3–5 капель смазки в месяц.

Материалы:

  • корпус — алюминиевый сплав;
  • ротор — нержавеющая или углеродистая сталь (в зависимости от модели);
  • подшипники — шарикоподшипники со смазкой на весь срок службы.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

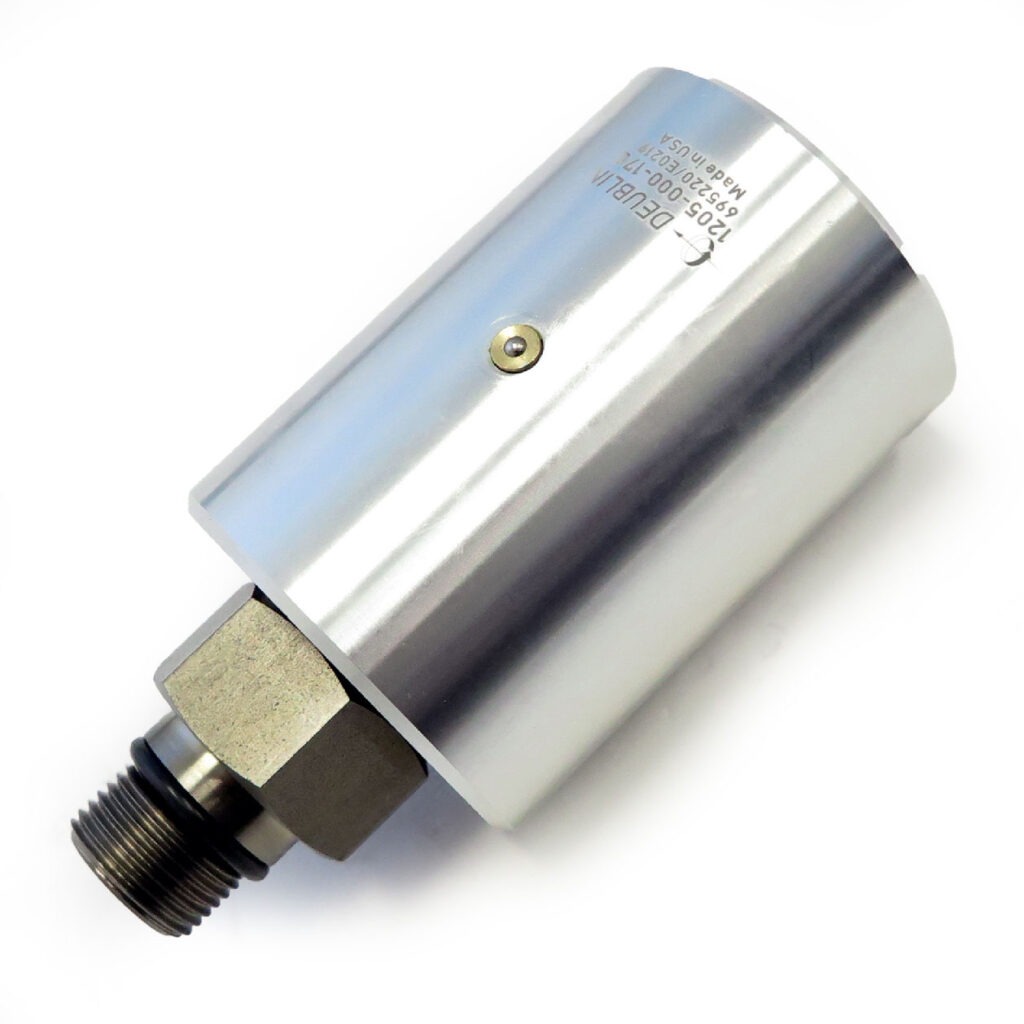

1205-000-170

Модель 1205‑000‑170 — практичное решение для промышленного применения: обеспечивает герметичность, надёжность и удобство эксплуатации.

Основные особенности:

  • Самонесущий вращающийся штуцер — работает без дополнительных опор, устойчив к нагрузкам.
  • Радиальное соединение с корпусом — гарантирует плотную и герметичную фиксацию.
  • Сбалансированные уплотнения — снижают износ; можно выбрать пару трения под условия работы: углеграфит + закалённая сталь (стандартные режимы) или углеграфит + карбид кремния (тяжёлые режимы).
  • Энергоэффективность и удобство монтажа — низкий крутящий момент уменьшает нагрузку на привод, оптимизированный вес упрощает установку.
  • Минимальное обслуживание — войлочная маслёнка в полости уплотнения плюс 3–5 капель смазки в месяц.

Материалы:

  • корпус — алюминиевый сплав;
  • ротор — нержавеющая или углеродистая сталь (зависит от модели);
  • подшипники — шарикоподшипники со смазкой на весь срок службы.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-000-170

1205-000-208

Конструкция с монотоком — надёжное и энергоэффективное решение для промышленного оборудования.

Ключевые особенности:

  • Самонесущий вращающийся штуцер — не требует дополнительных опор, сохраняет стабильность даже при высоких нагрузках.
  • Радиальное соединение с корпусом — обеспечивает герметичную и прочную фиксацию.
  • Сбалансированные уплотнения — минимизируют трение и износ. Доступны два варианта пар трения:
    • углеграфит + закалённая инструментальная сталь — для стандартных условий;
    • углеграфит + карбид кремния — для тяжёлых и агрессивных режимов.
  • Низкий крутящий момент и оптимизированный вес — снижают нагрузку на привод, упрощают монтаж и экономят энергию.
  • Простая система смазки — войлочная маслёнка в полости уплотнения плюс периодическое добавление 3–5 капель смазки в месяц.

Основные материалы:

  • корпус — алюминиевый сплав;
  • ротор — нержавеющая или углеродистая сталь (в зависимости от модели);
  • подшипники — шарикоподшипники со смазкой на весь срок службы.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

Изделие рассчитано на работу с воздухом, гидравлическим маслом и в режиме вакуума. Параметры приведены для обеспечения надёжной и безопасной эксплуатации.

Рабочие среды:

  • воздух;
  • гидравлическое масло;
  • вакуум.

Присоединительные размеры:

  • соединение ротора: M22×1,5 LH;
  • соединение подачи: 1/2″–14 NPT.

Основные параметры:

  • Воздух: расход — до 4247 л/мин, давление — до 10 бар, температура — до 121 °C.
  • Гидравлическое масло: расход — до 26,9 л/мин, давление — до 51,7 бар, температура — до 121 °C.
  • Вакуум: давление — до −0,95 бар, температура — до 121 °C.

1205-000-586

Конструкция с монотоком — надёжное решение для промышленных систем: отличается герметичностью, энергоэффективностью и простотой обслуживания.

Ключевые особенности:

  • Самонесущий вращающийся штуцер — устойчив к нагрузкам, не требует дополнительных опор.
  • Радиальное соединение с корпусом — обеспечивает прочную и герметичную фиксацию.
  • Сбалансированные уплотнения — снижают износ; доступны 2 варианта пар трения:
    • углеграфит + закалённая инструментальная сталь — для стандартных условий;
    • углеграфит + карбид кремния — для тяжёлых и агрессивных режимов.
  • Низкий крутящий момент и оптимизированный вес — уменьшают нагрузку на привод, упрощают монтаж.
  • Минимальные требования к обслуживанию — войлочная маслёнка в полости уплотнения плюс 3–5 капель смазки в месяц.

Материалы:

  • корпус — алюминиевый сплав;
  • ротор — нержавеющая или углеродистая сталь (в зависимости от модели);
  • подшипники — шарикоподшипники со смазкой на весь срок службы.

Рабочие среды:

  • воздух;
  • гидравлическое масло;
  • вакуум.

Присоединительные размеры:

  • соединение ротора: G 1/2″–14 RH;
  • соединение подачи: 1/2″–14 NPT.

Основные параметры:

  • Воздух: расход — до 4247 л/мин, давление — до 10 бар, температура — до 121 °C.
  • Гидравлическое масло: расход — до 26,9 л/мин, давление — до 51,7 бар, температура — до 121 °C.
  • Вакуум: давление — до −0,95 бар, температура — до 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

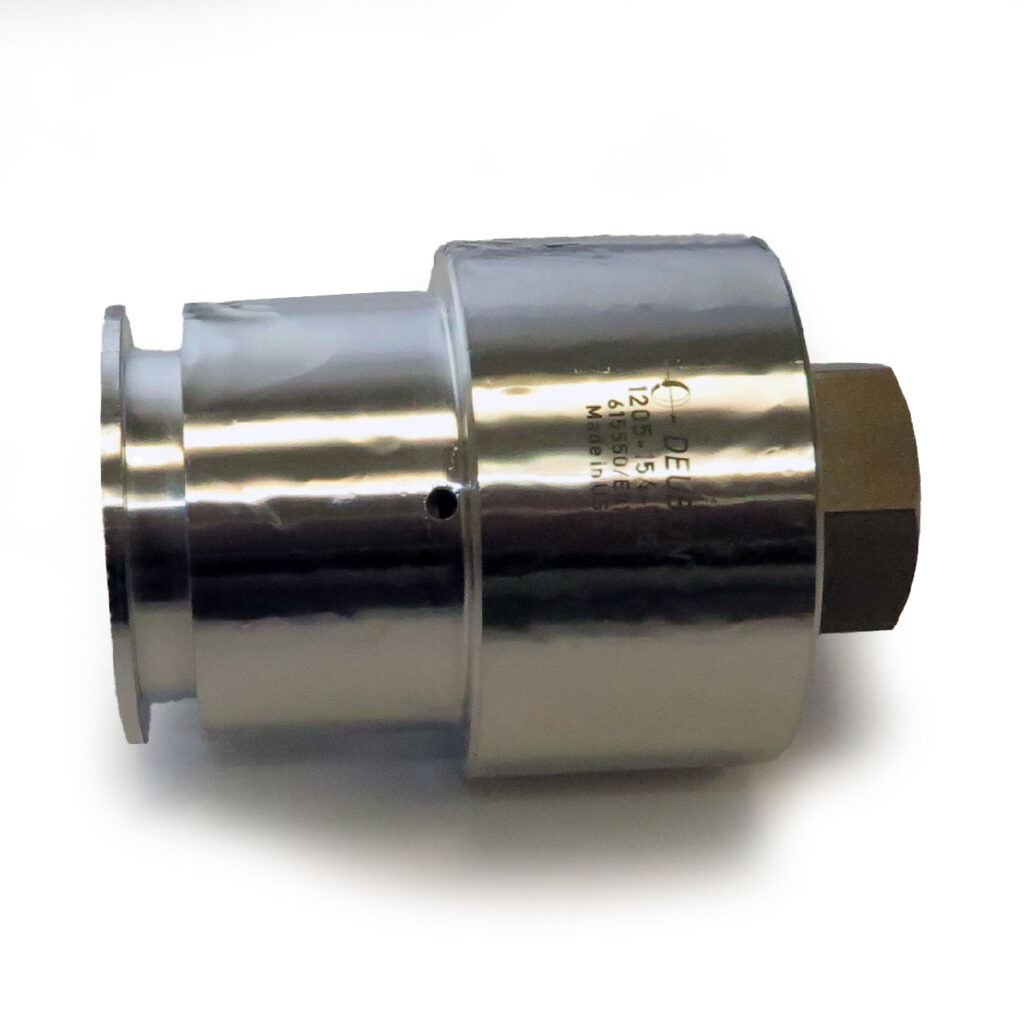

1205-154-155

Рабочие среды:

  • воздух;
  • гидравлическое масло;
  • вакуум.

Присоединительные размеры:

  • соединение ротора: 1/2″–14 NPT RH;
  • соединение подачи: 50,7 мм.

Основные параметры:

  • Воздух: расход — до 4247 л/мин, давление — до 10 бар, температура — до 121 °C.
  • Гидравлическое масло: расход — до 26,9 л/мин, давление — до 69 бар, температура — до 121 °C.
  • Вакуум: давление — до −0,95 бар, температура — до 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-154-155

1205-165

Конструкция с монотоком — надёжное и энергоэффективное решение для промышленного применения.

Главное о конструкции:

  • Самонесущий вращающийся штуцер — не нуждается в дополнительных опорах, сохраняет стабильность под нагрузкой.
  • Радиальное соединение с корпусом — гарантирует герметичность и прочную фиксацию.
  • Сбалансированные уплотнения — снижают износ; выбор пары трения под задачу:
    • углеграфит + закалённая инструментальная сталь — для стандартных условий;
    • углеграфит + карбид кремния — для тяжёлых и агрессивных режимов.
  • Низкий крутящий момент и оптимизированный вес — уменьшают нагрузку на привод, упрощают монтаж и экономят энергию.
  • Минимум обслуживания — войлочная маслёнка в полости уплотнения плюс 3–5 капель смазки в месяц.

Материалы:

  • корпус — алюминиевый сплав;
  • ротор — нержавеющая или углеродистая сталь (в зависимости от модели);
  • подшипники — шарикоподшипники со смазкой на весь срок службы.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-229-225

Предназначено для работы с воздухом и в режиме вакуума. Параметры приведены для обеспечения надёжной и безопасной эксплуатации.

Рабочие среды:

  • воздух;
  • вакуум.

Присоединительные размеры:

  • соединение ротора: M22×1,5 RH;
  • соединение подачи: G 3/8″–19.

Основные параметры:

  • Воздух: расход — до 4247 л/мин, давление — до 10 бар, температура — до 121 °C.
  • Вакуум: давление — до −0,95 бар, температура — до 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-229-226

Рассчитано на работу с воздухом и в режиме вакуума. Приведённые параметры определяют рекомендуемые пределы надёжной и безопасной эксплуатации.

Рабочие среды:

  • воздух;
  • вакуум.

Присоединительные размеры:

  • соединение ротора: M22×1,5 LH;
  • соединение подачи: G 3/8″–19.

Основные параметры:

  • Воздух: расход — до 4247 л/мин, давление — до 10 бар, температура — до 121 °C.
  • Вакуум: давление — до −0,95 бар, температура — до 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

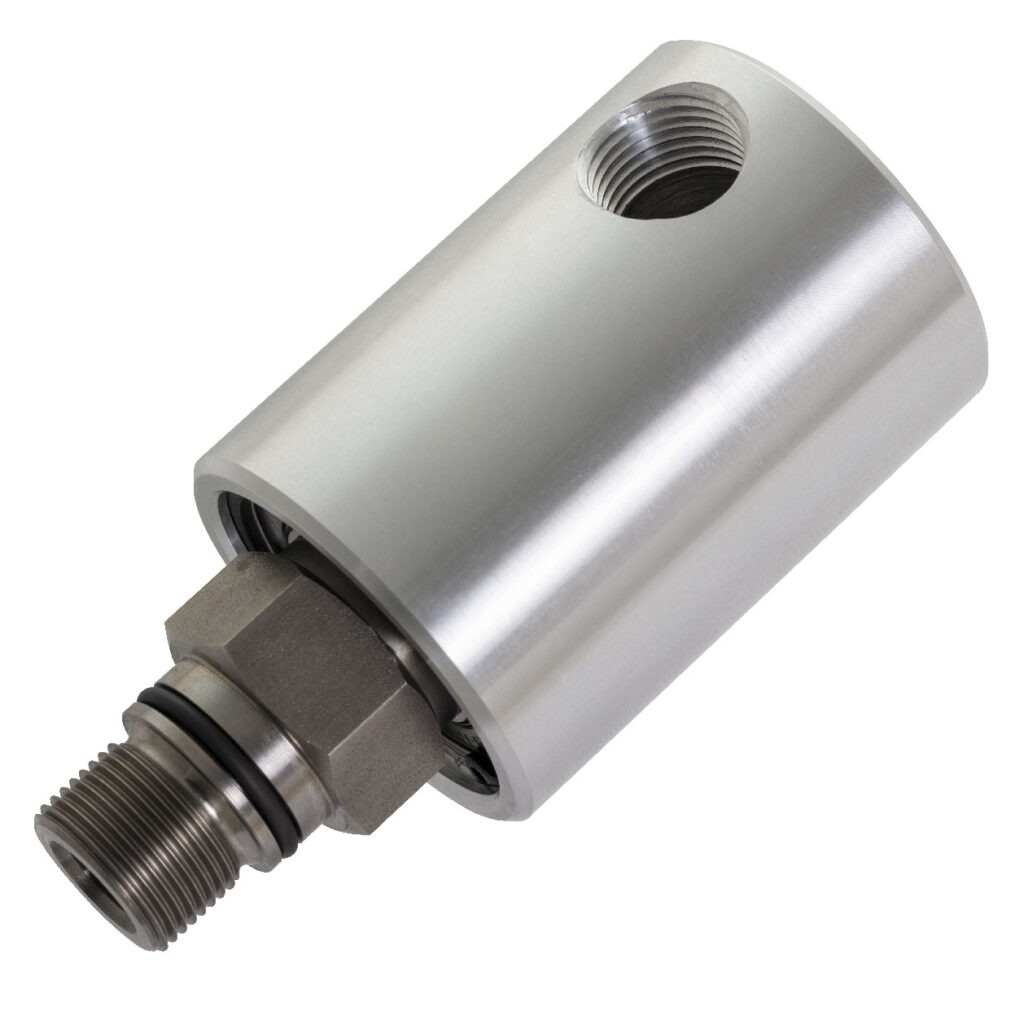

1205-272-273

Рабочие среды:

  • воздух;
  • вакуум.

Присоединительные размеры:

  • соединение ротора: M22×1,5 LH;
  • подключение подачи: 1/2″–14 NPT.

Основные параметры:

  • Воздух: расход — до 4247 л/мин, давление — до 10 бар, температура — до 121 °C.
  • Вакуум: давление — до −0,95 бар, температура — до 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-272-273

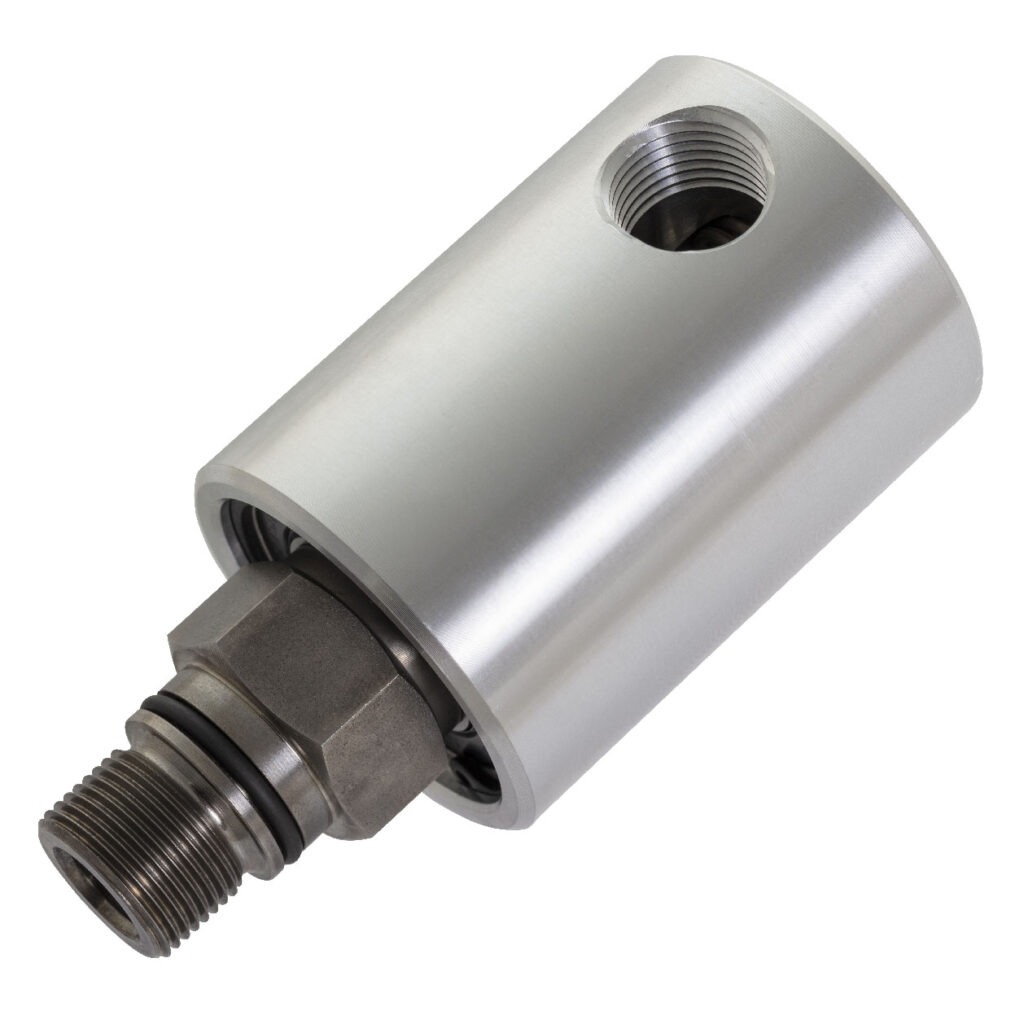

1205-272-274

Рабочие среды:

  • воздух;
  • вакуум.

Присоединительные размеры:

  • соединение ротора: M22×1,5 RH;
  • соединение подачи: 1/2″–14 NPT.

Основные параметры:

  • Воздух: расход — до 4247 л/мин, давление — до 10 бар, температура — до 121 °C.
  • Вакуум: давление — до −0,95 бар, температура — до 121 °C.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1205-272-274

Оставьте заявку прямо сейчас!

Для получения бесплатной консультации отправьте нам сообщение.

Оставьте заявку прямо сейчас!

Для получения бесплатной консультации отправьте нам сообщение.
