Одноканальные пневматические соединения серии 1115
Ротационные соединения Deublin

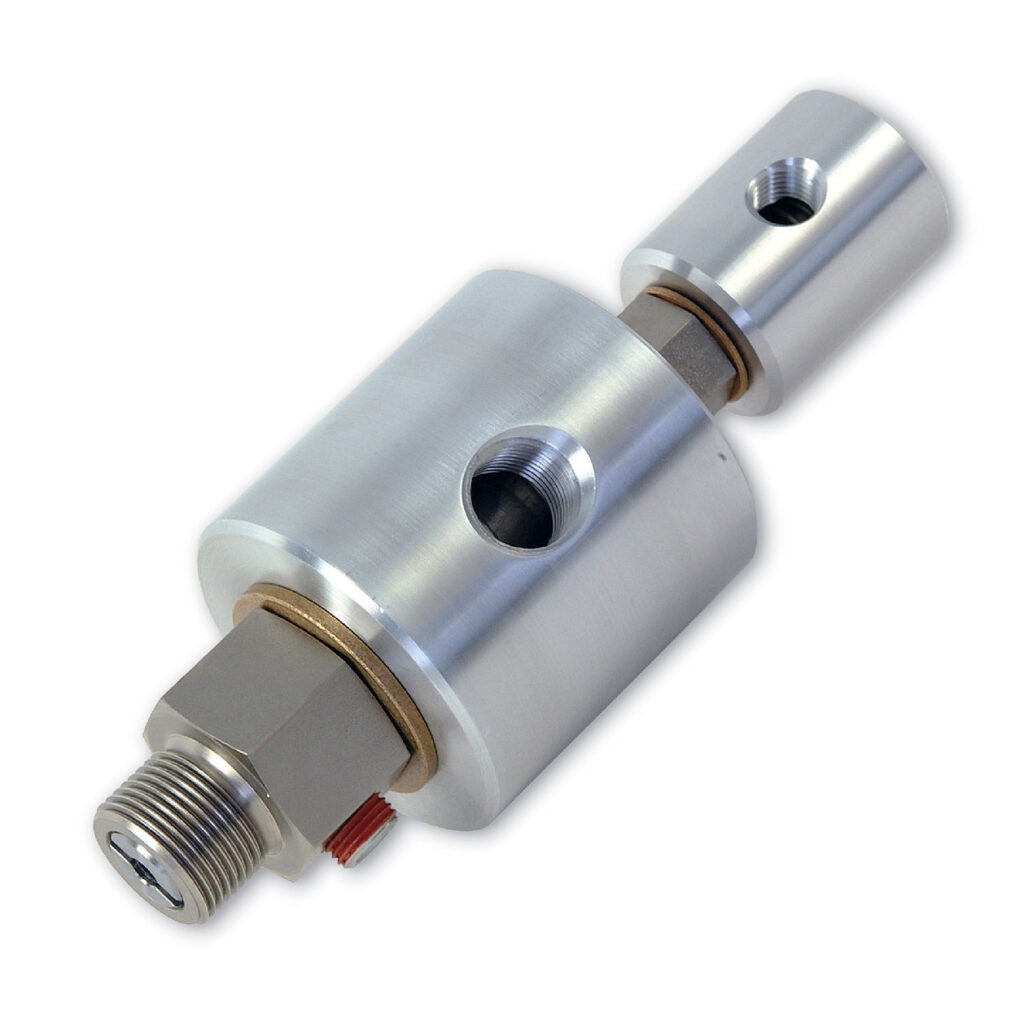

Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.

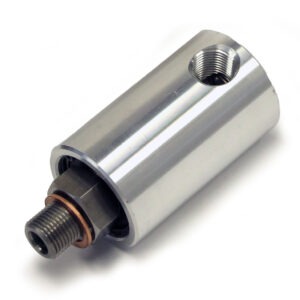

1115-000-001
Конструкция с монотоком — это современное инженерное решение, созданное для бесперебойной работы в сложных производственных условиях. Благодаря продуманной конструкции, износостойким материалам и удобной системе обслуживания узел отличается высокой надёжностью, энергоэффективностью и длительным сроком службы.
Основные конструктивные преимущества
- Самонесущий вращающийся штуцер. Не требует дополнительных опорных элементов — собственная жёсткость штуцера сохраняет точную геометрию соединения даже при высоких нагрузках. Это повышает стабильность работы и продлевает ресурс узла.
- Радиальное соединение с корпусом. Обеспечивает прочную и герметичную фиксацию: исключены смещения и утечки рабочей среды в процессе эксплуатации.
- Сбалансированные механические уплотнения. Точная балансировка снижает трение и износ контактных поверхностей — узел сохраняет герметичность даже в интенсивных режимах работы.
- Адаптивный подбор пар трения под условия эксплуатации. В зависимости от рабочей среды и уровня нагрузок можно выбрать оптимальную комбинацию материалов:
- углеграфит и закалённая инструментальная сталь — для стандартных условий и умеренных нагрузок;
- углеграфит и карбид кремния — для тяжёлых режимов, агрессивных сред и повышенных скоростей скольжения, где важна максимальная износостойкость.
- Войлочная маслёнка в полости уплотнения. Обеспечивает равномерную подачу воздуха и поддерживает стабильные условия в зоне контакта уплотнений, снижая риск преждевременного износа.
- Минимальное техническое обслуживание. Для поддержания узла в рабочем состоянии достаточно добавлять всего 3–5 капель смазки в месяц — это существенно экономит время и трудозатраты.
- Низкий крутящий момент. Конструкция минимизирует сопротивление вращению: снижается нагрузка на привод, уменьшаются энергозатраты, а работа оборудования становится более плавной и экономичной.
- Оптимизированная масса конструкции. Снижение веса без потери прочностных характеристик упрощает транспортировку и монтаж, а также уменьшает инерционные нагрузки при динамических режимах работы.
Материалы и комплектующие
- Корпус из алюминиевого сплава. Сочетает малый вес, хорошую теплопроводность и повышенную стойкость к коррозии — это повышает долговечность узла и снижает общую массу оборудования.
- Ротор из нержавеющей или углеродистой стали. Выбор материала зависит от модели и условий эксплуатации:
- нержавеющая сталь — оптимальна для коррозионноопасных сред и условий с повышенной влажностью;
- углеродистая сталь — рациональный выбор для типовых задач, где важен баланс стоимости и эксплуатационных характеристик.
- Шарикоподшипники со смазкой на весь срок службы. Не требуют регулярного обслуживания и рассчитаны на длительную бесперебойную работу — это повышает надёжность узла и сокращает эксплуатационные издержки.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

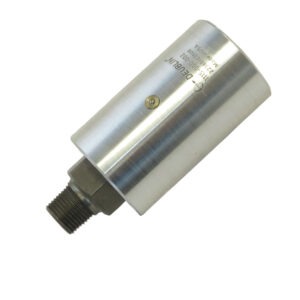

1115-000-002
Конструкция с монотоком — это продуманное техническое решение, созданное для стабильной работы в сложных промышленных условиях. Сочетание инновационных инженерных подходов, износостойких материалов и удобной системы обслуживания делает узел оптимальным выбором для ответственных технологических процессов.
Ключевые преимущества конструкции
- Самонесущий вращающийся штуцер. Элемент не нуждается в дополнительных опорных узлах: собственная жёсткость штуцера сохраняет точную геометрию соединения даже при высоких нагрузках. Это повышает стабильность работы и продлевает срок службы узла.
- Радиальное соединение с корпусом. Обеспечивает прочную и герметичную фиксацию — исключены смещения и утечки рабочей среды в процессе эксплуатации.
- Сбалансированные механические уплотнения. Благодаря точной балансировке снижается трение и износ контактных поверхностей, что позволяет сохранять герметичность даже в интенсивных режимах работы.
- Гибкая подборка пар трения под условия эксплуатации. В зависимости от специфики рабочей среды и уровня нагрузок можно выбрать оптимальный вариант исполнения.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-000-017
Конструкция с монотоком — надёжный узел, спроектированный для бесперебойной работы в сложных производственных условиях. Продуманная инженерия, качественные материалы и удобная система обслуживания обеспечивают высокую герметичность, энергоэффективность и длительный ресурс эксплуатации.
Конструктивные особенности и их преимущества
- Самонесущий вращающийся штуцер. Не требует дополнительных опорных элементов: собственная жёсткость штуцера сохраняет точную геометрию соединения даже при значительных нагрузках. Это повышает стабильность работы узла и продлевает его срок службы.
- Радиальное соединение с корпусом. Обеспечивает прочную и герметичную фиксацию, исключая смещения и утечки рабочей среды в процессе эксплуатации.
- Сбалансированные механические уплотнения. Благодаря точной балансировке снижается трение и износ контактных поверхностей — узел сохраняет герметичность даже в интенсивных режимах работы.
- Подбор пары трения под условия эксплуатации. В зависимости от специфики рабочей среды и уровня нагрузок можно выбрать оптимальный вариант исполнения:
- углеграфит и закалённая инструментальная сталь — для стандартных условий и умеренных нагрузок;
- углеграфит и карбид кремния — для тяжёлых режимов, агрессивных сред и повышенных скоростей скольжения, где требуется максимальная износостойкость.
- Войлочная маслёнка в полости уплотнения. Обеспечивает равномерную подачу воздуха и поддерживает стабильные условия в зоне контакта уплотнений, снижая риск преждевременного износа.
- Минимальные требования к обслуживанию. Для поддержания узла в рабочем состоянии достаточно добавлять всего 3–5 капель смазки в месяц — это существенно сокращает трудозатраты и делает эксплуатацию экономически выгодной.
- Низкий крутящий момент. Конструкция минимизирует сопротивление вращению: снижается нагрузка на привод, уменьшаются энергозатраты, а работа оборудования становится более плавной и стабильной.
- Оптимизированная масса конструкции. Снижение веса без потери прочностных характеристик упрощает транспортировку и монтаж, а также уменьшает инерционные нагрузки при динамических режимах работы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Оборудование предназначено для работы в промышленных системах и совместимо с несколькими типами рабочих сред — воздухом, гидравлическим маслом и вакуумом. Приведённые параметры определяют рекомендуемые пределы надёжной и безопасной эксплуатации.
Рабочие среды
- воздух;
- гидравлическое масло;
- вакуум.
Присоединительные размеры
- соединение ротора: 5/8″–18 UNF LH;
- соединение подачи: 3/8″–18 NPT.
Характеристики при работе с воздухом
- максимальный расход: 2549 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Характеристики при работе с гидравлическим маслом
- максимальный расход: 12,5 л/мин;
- максимальное давление: 34,5 бар;
- максимальная температура: 121 °C.
Характеристики в режиме вакуума (разрежения)
- максимальное вакуумметрическое давление: −0,95 бар;
- максимальная температура при работе с вакуумом: 121 °C.

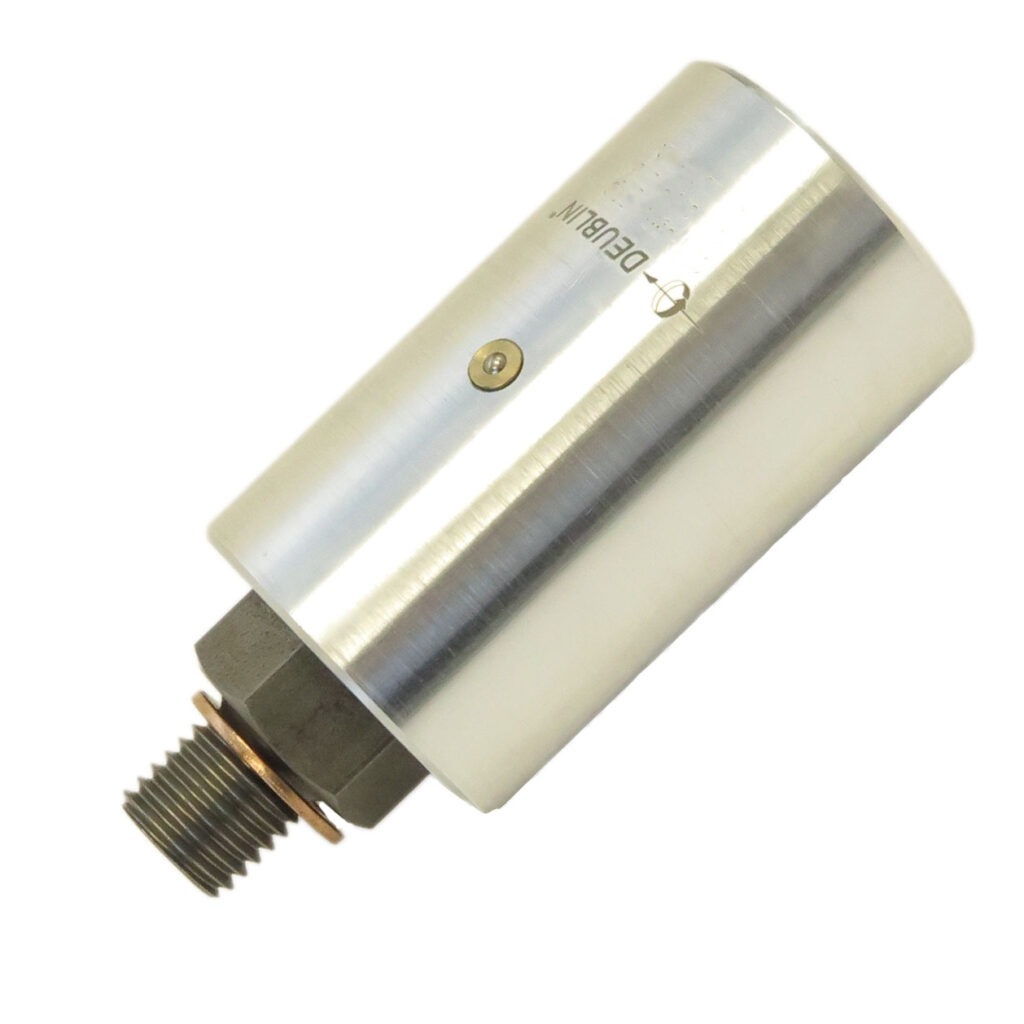

1115-000-200
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

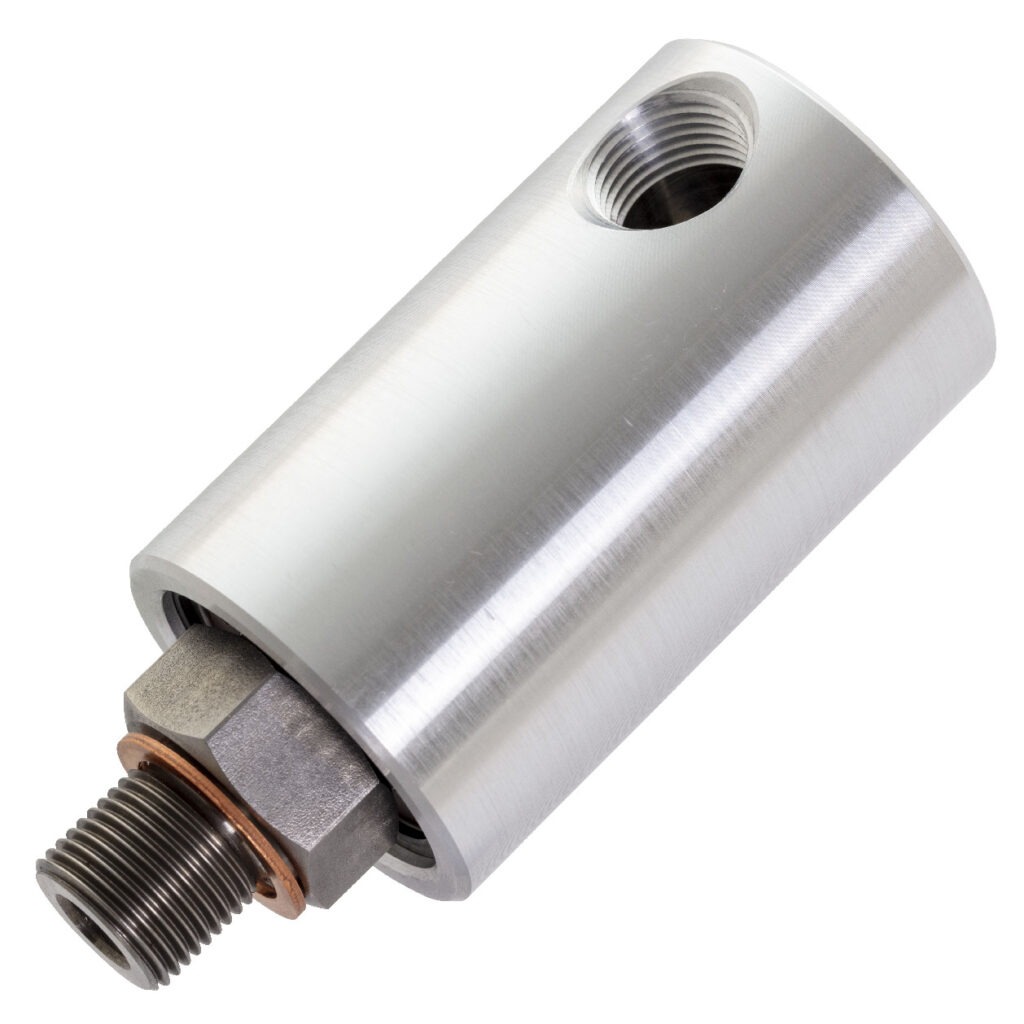

1115-000-205
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

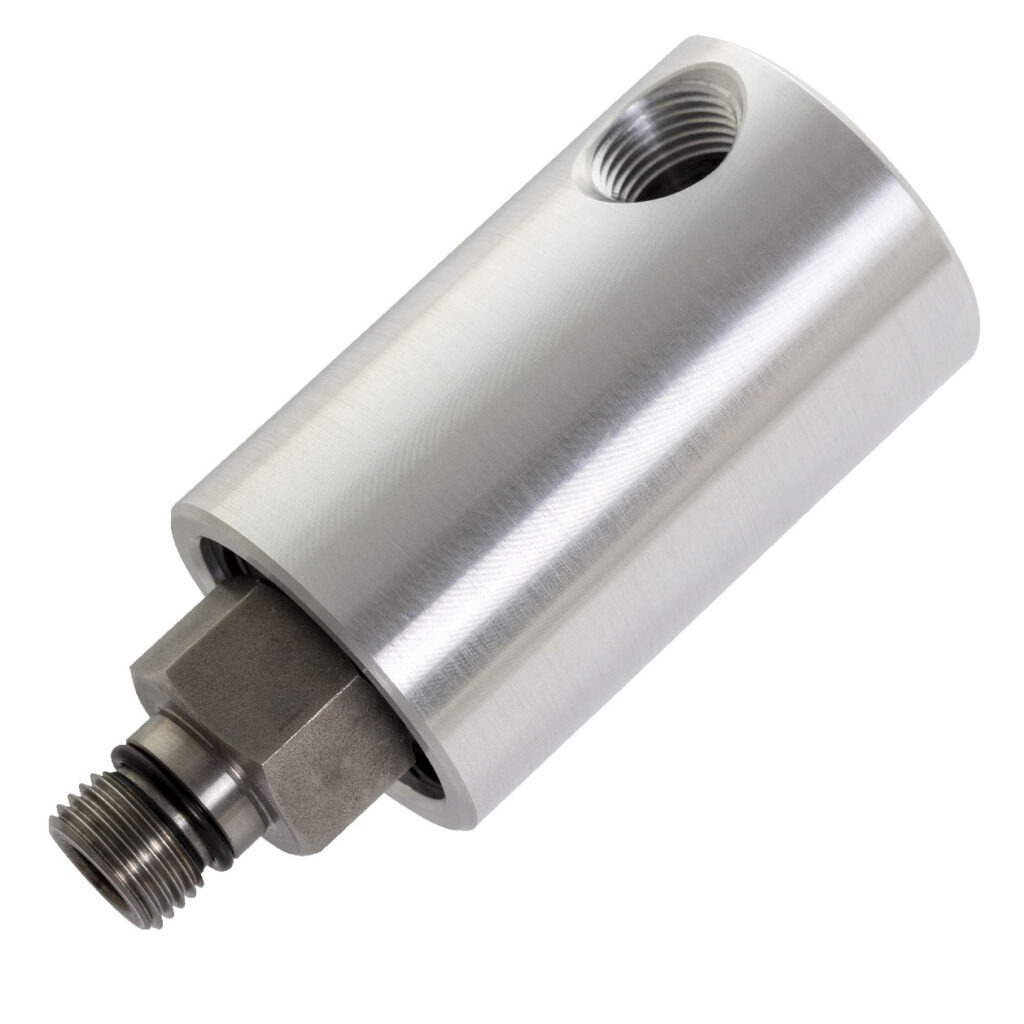

1115-000-353
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-009-238
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Материалы и комплектующие
- Корпус из алюминиевого сплава. Сочетает малый вес, хорошую теплопроводность и повышенную стойкость к коррозии — это повышает долговечность узла и снижает общую массу оборудования.
- Ротор из нержавеющей или углеродистой стали. Выбор материала зависит от модели и условий эксплуатации:
- нержавеющая сталь — оптимальна для коррозионноопасных сред и условий с повышенной влажностью;
- углеродистая сталь — рациональный выбор для типовых задач, где важен баланс стоимости и эксплуатационных характеристик.
- Шарикоподшипники со смазкой на весь срок службы. Не требуют регулярного обслуживания и рассчитаны на длительную бесперебойную работу — это повышает надёжность узла и сокращает эксплуатационные издержки.
Такая конструкция идеально подходит для промышленных систем, где критически важны герметичность, стабильность работы, энергоэффективность и минимальные затраты на техническое обслуживание.
Рабочие среды
- воздух;
- гидравлическое масло;
- вакуум.
Присоединительные размеры
- соединение ротора: 5/8″–18 UNF RH;
- соединение подачи: 3/8″–18 NPT.
Характеристики при работе с воздухом
- максимальный расход: 2549 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Характеристики при работе с гидравлическим маслом
- максимальный расход: 12,5 л/мин;
- максимальное давление: 34,5 бар;
- максимальная температура: 121 °C.
Характеристики в режиме вакуума (разрежения)
- максимальное вакуумметрическое давление: −0,95 бар;
- максимальная температура при работе с вакуумом: 121 °C.

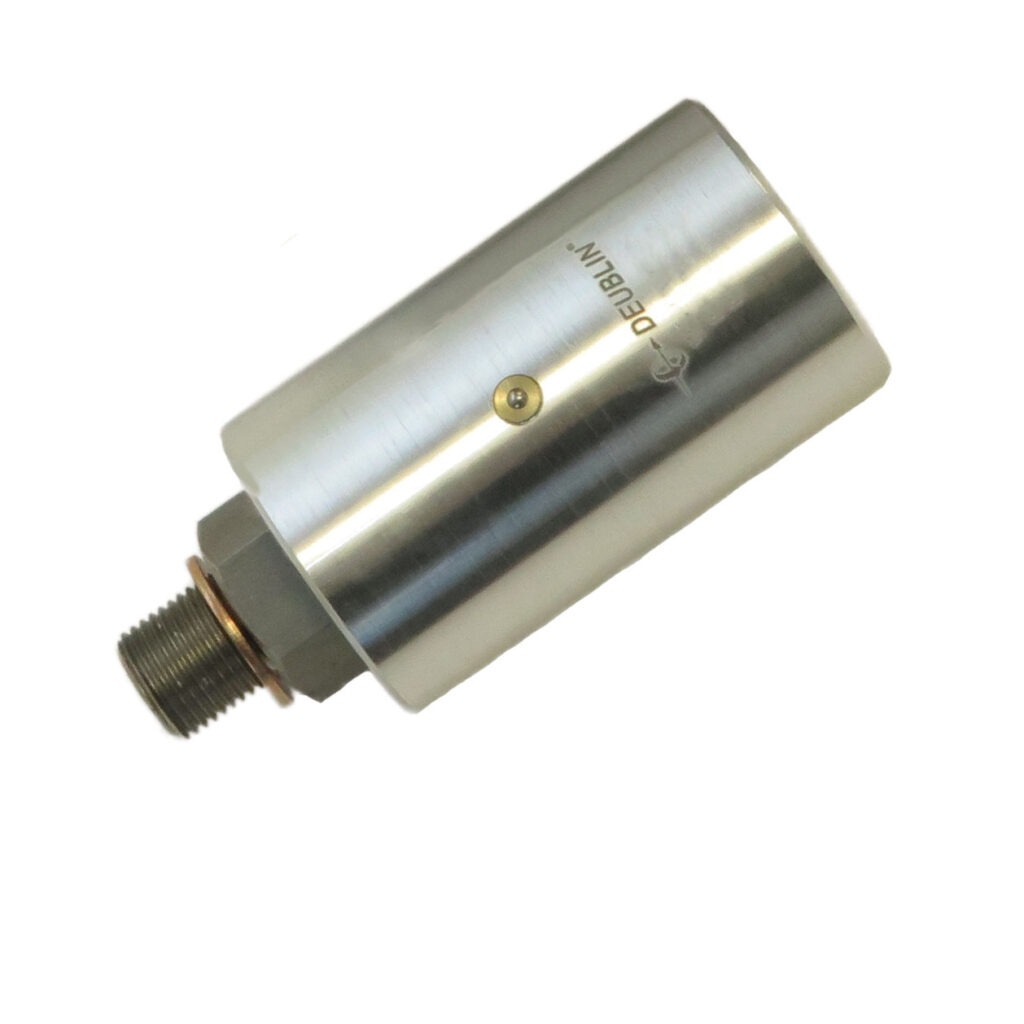

1115-009-386
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-009-556
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-130-002
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

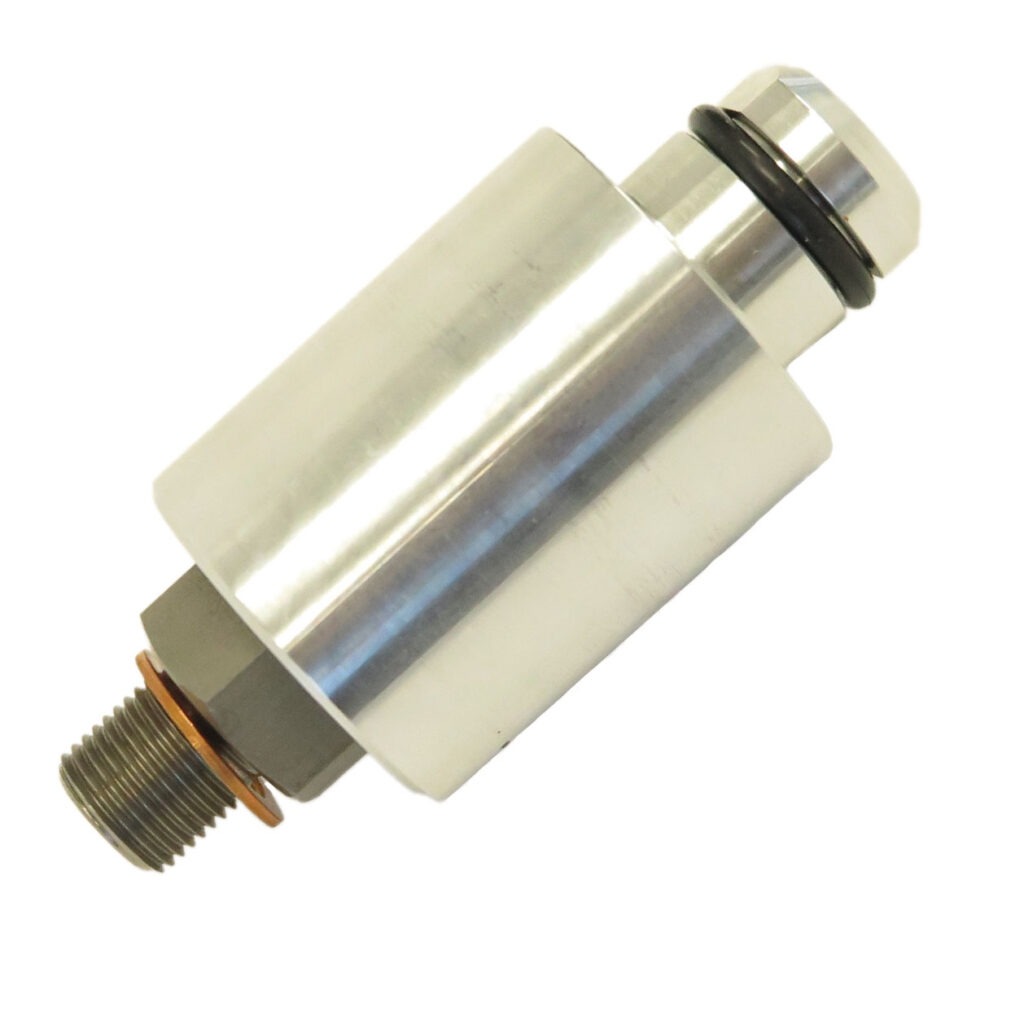

1115-130-017
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

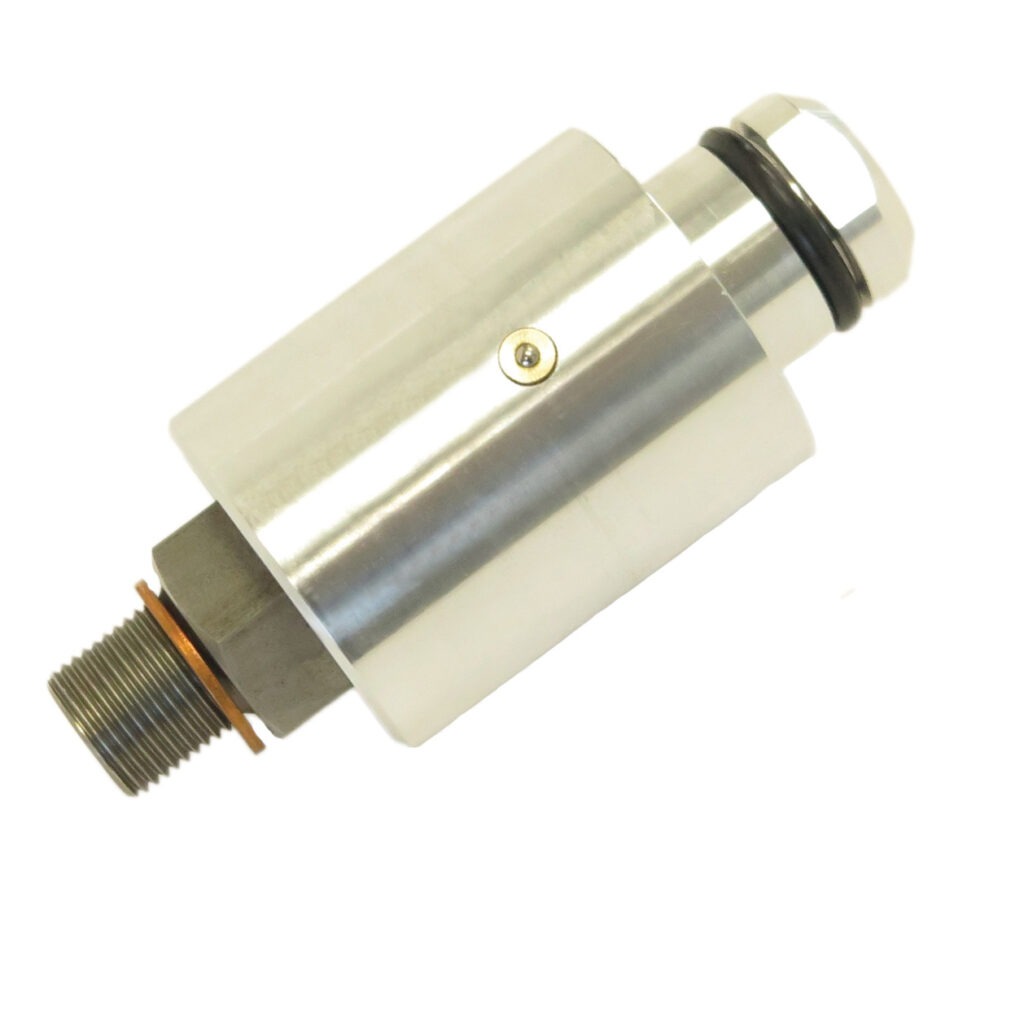

1115-130-205
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

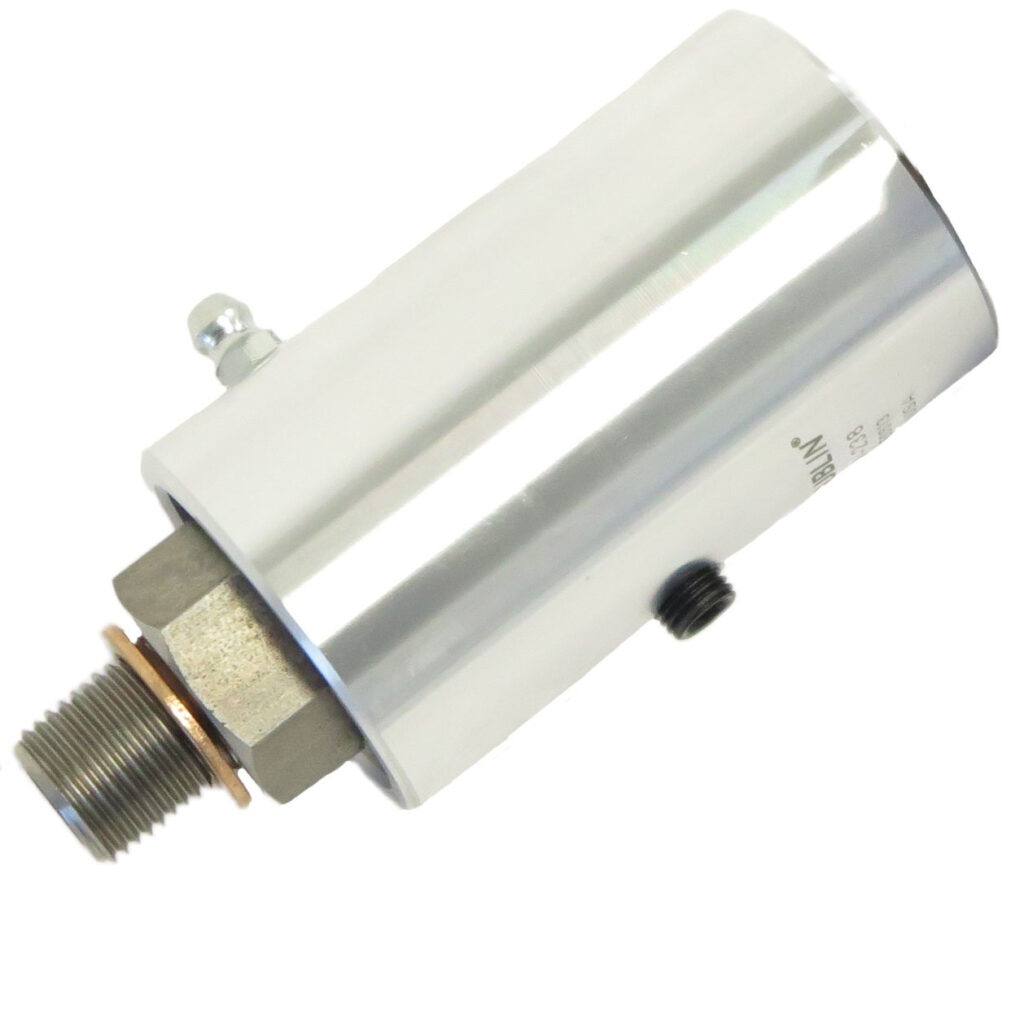

1115-157-238
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-179-001
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Материалы и комплектующие
- Корпус из алюминиевого сплава. Сочетает малый вес, хорошую теплопроводность и повышенную стойкость к коррозии — это способствует увеличению долговечности узла и снижению общей массы оборудования.
- Ротор из нержавеющей или углеродистой стали. Выбор материала определяется моделью и условиями эксплуатации:
- нержавеющая сталь — оптимальный вариант для коррозионноопасных сред и условий с повышенной влажностью;
- углеродистая сталь — рациональный выбор для типовых задач, где важен баланс между стоимостью и эксплуатационными характеристиками.
- Шарикоподшипники со смазкой на весь срок службы. Не требуют регулярного обслуживания и рассчитаны на длительную бесперебойную работу — это повышает надёжность узла и сокращает эксплуатационные издержки.
Такая конструкция оптимально подходит для промышленных систем, где особенно важны герметичность, стабильность работы, энергоэффективность и минимальные затраты на техническое обслуживание.
1115-179-205
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Материалы и комплектующие
- Корпус из алюминиевого сплава. Сочетает малый вес, хорошую теплопроводность и повышенную стойкость к коррозии — это повышает долговечность узла и снижает общую массу оборудования.
- Ротор из нержавеющей или углеродистой стали. Выбор материала зависит от модели и условий эксплуатации:
- нержавеющая сталь — оптимальна для коррозионноопасных сред и условий с повышенной влажностью;
- углеродистая сталь — рациональный выбор для типовых задач, где важен баланс стоимости и эксплуатационных характеристик.
- Шарикоподшипники со смазкой на весь срок службы. Не требуют регулярного обслуживания и рассчитаны на длительную бесперебойную работу — это повышает надёжность узла и сокращает эксплуатационные издержки.
Такая конструкция оптимально подходит для промышленных систем, где критически важны герметичность, стабильность работы, энергоэффективность и минимальные затраты на техническое обслуживание.
Рабочие среды
- воздух;
- гидравлическое масло;
- вакуум.
Присоединительные размеры
- соединение ротора: G 3/8″–19 RH;
- соединение подачи: 1/4″–18 NPT.
Характеристики при работе с воздухом
- максимальный расход: 2549 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Характеристики при работе с гидравлическим маслом
- максимальный расход: 12,5 л/мин;
- максимальное давление: 34,5 бар;
- максимальная температура: 121 °C.
Характеристики в режиме вакуума (разрежения)
- максимальное вакуумметрическое давление: −0,95 бар;
- максимальная температура при работе с вакуумом: 121 °C.

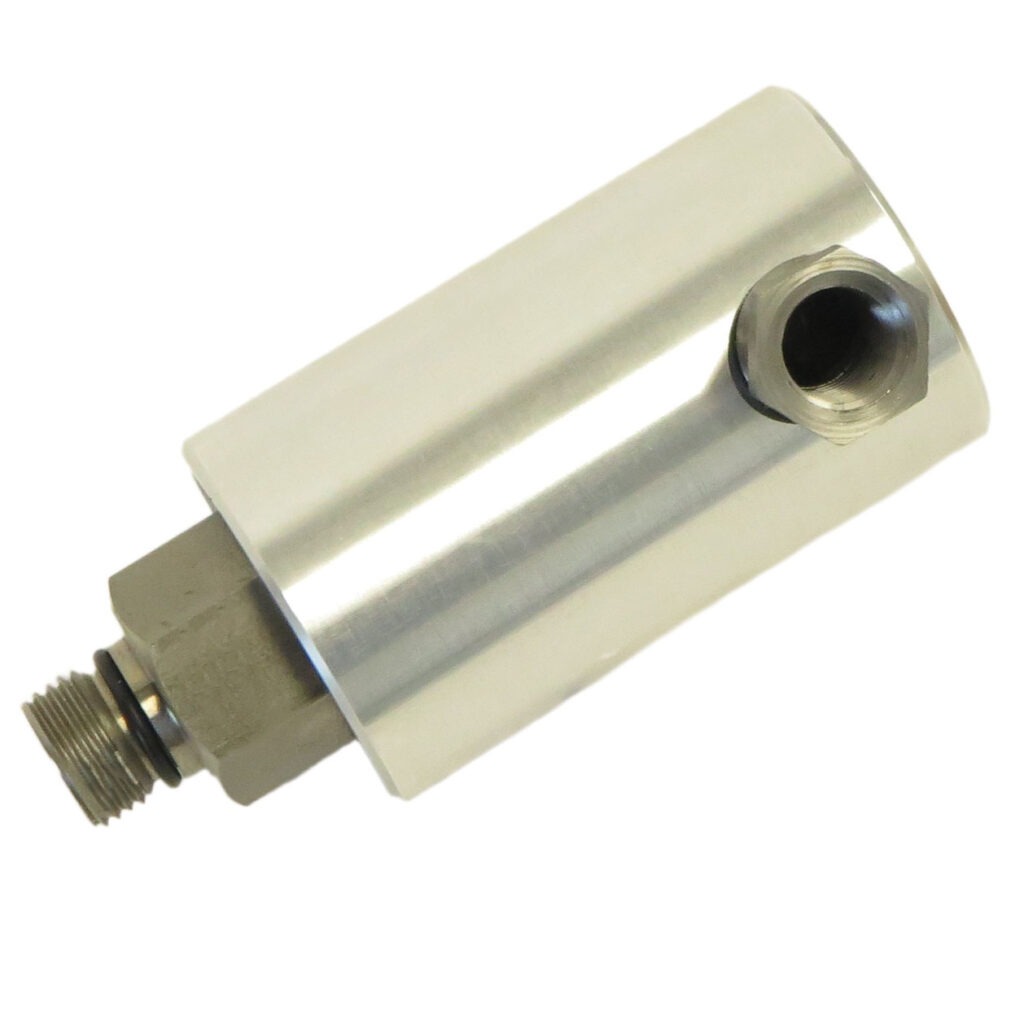

1115-179-345
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-181-430
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

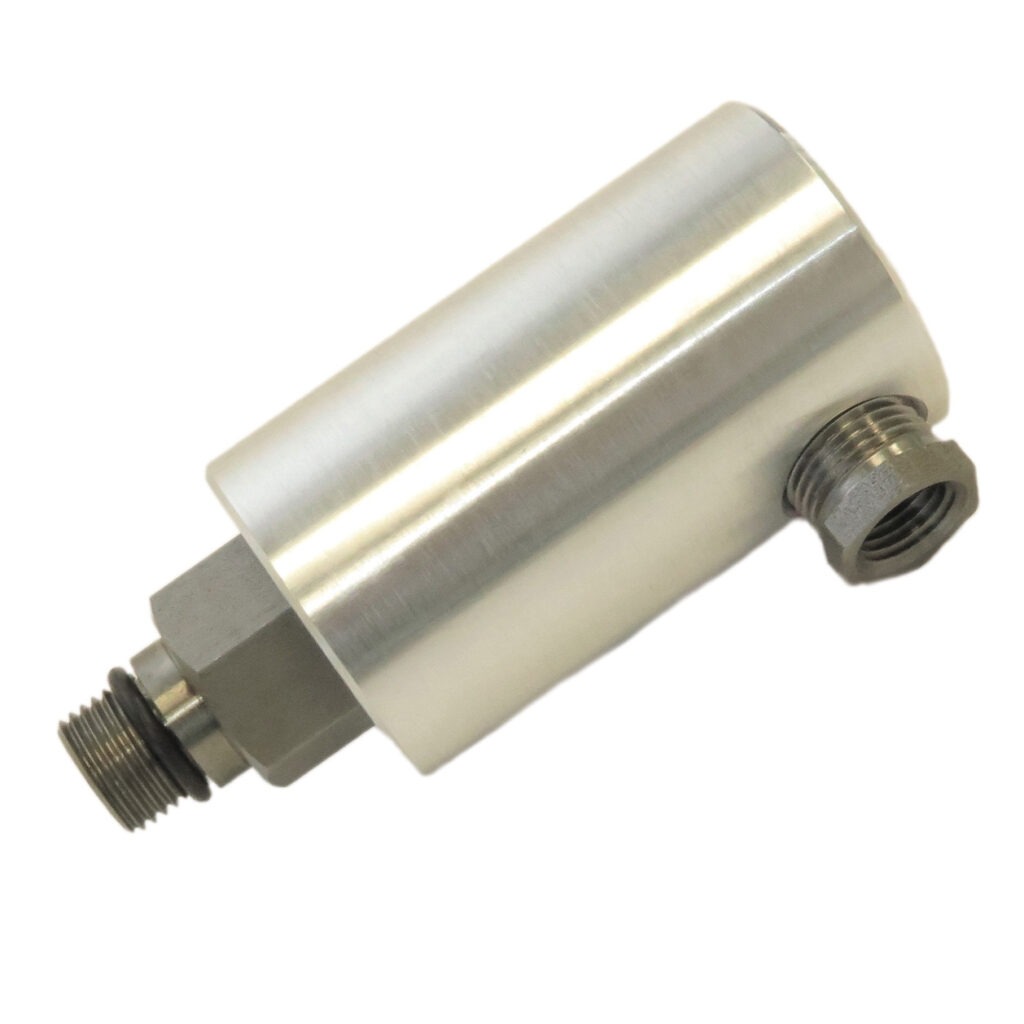

1115-181-556
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

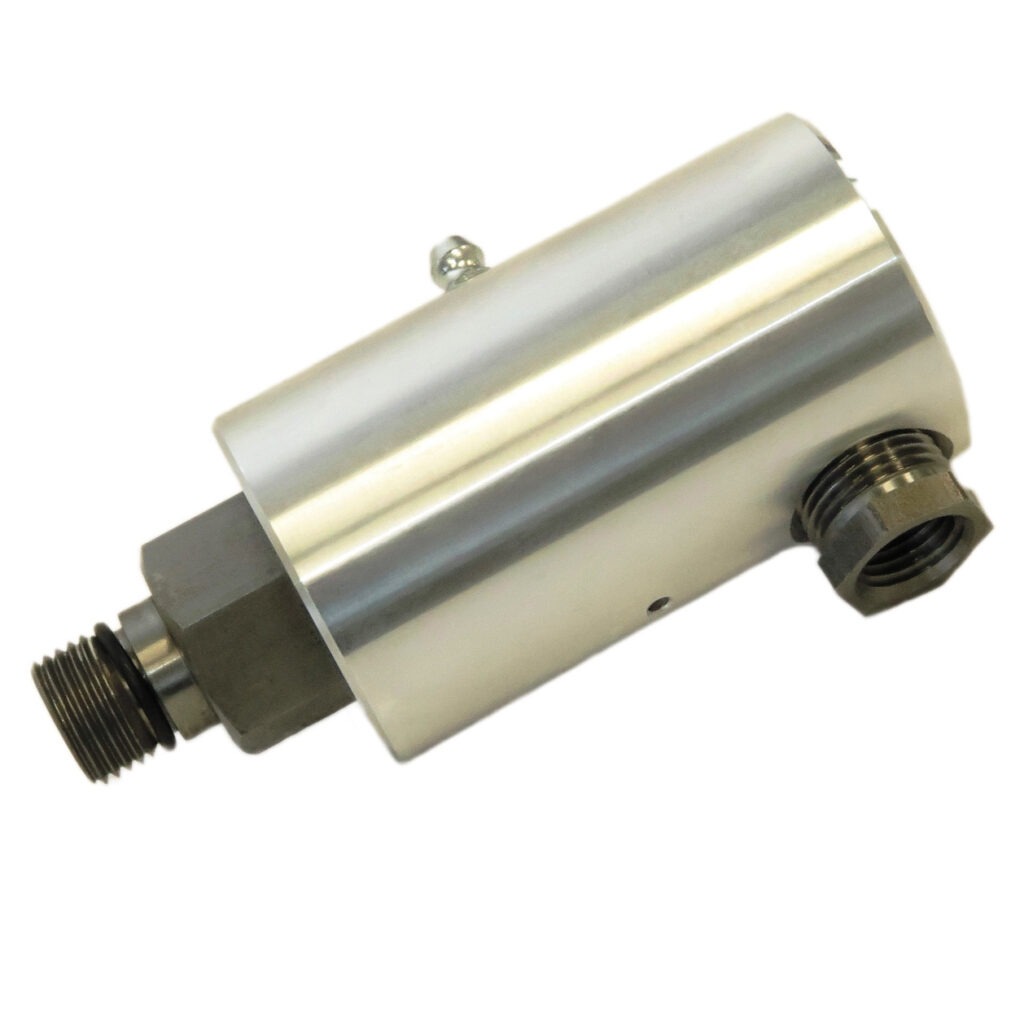

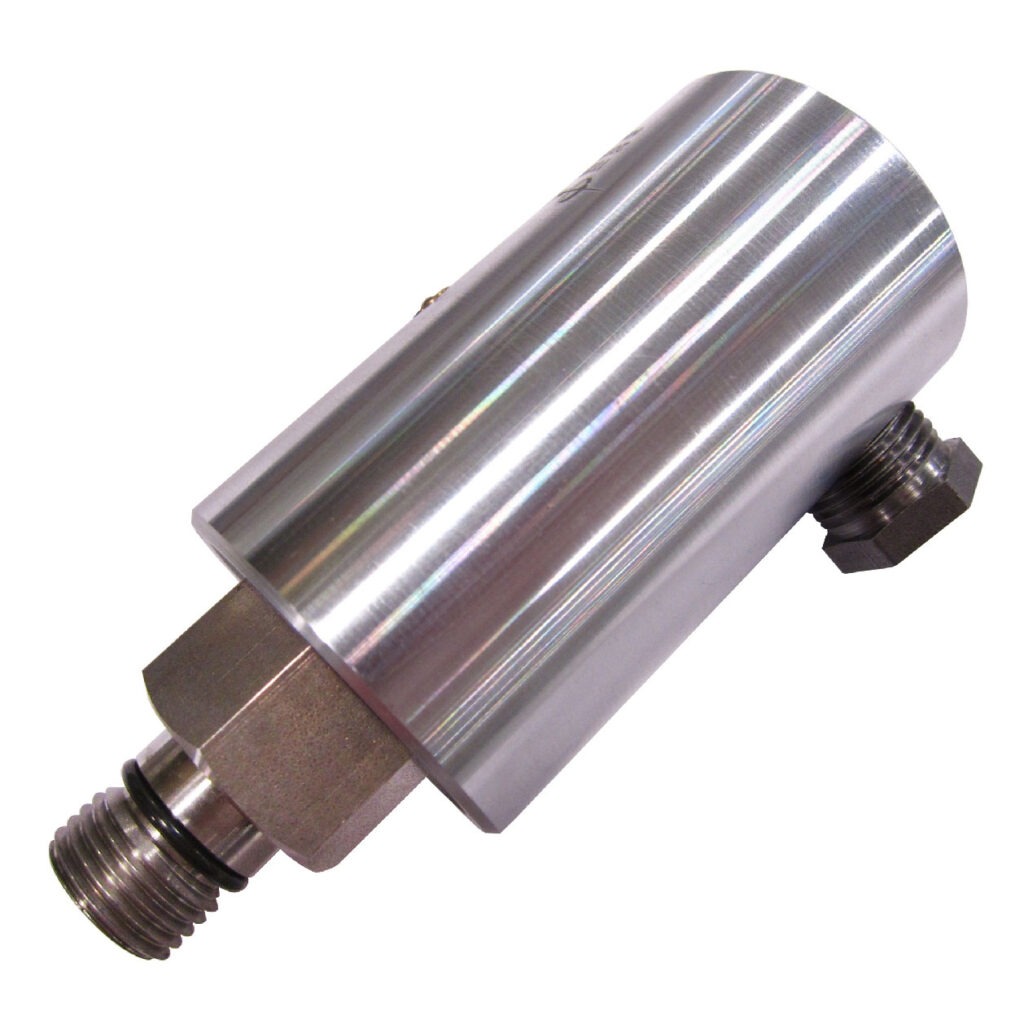

1115-241-430
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-251-430
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-251-556
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
