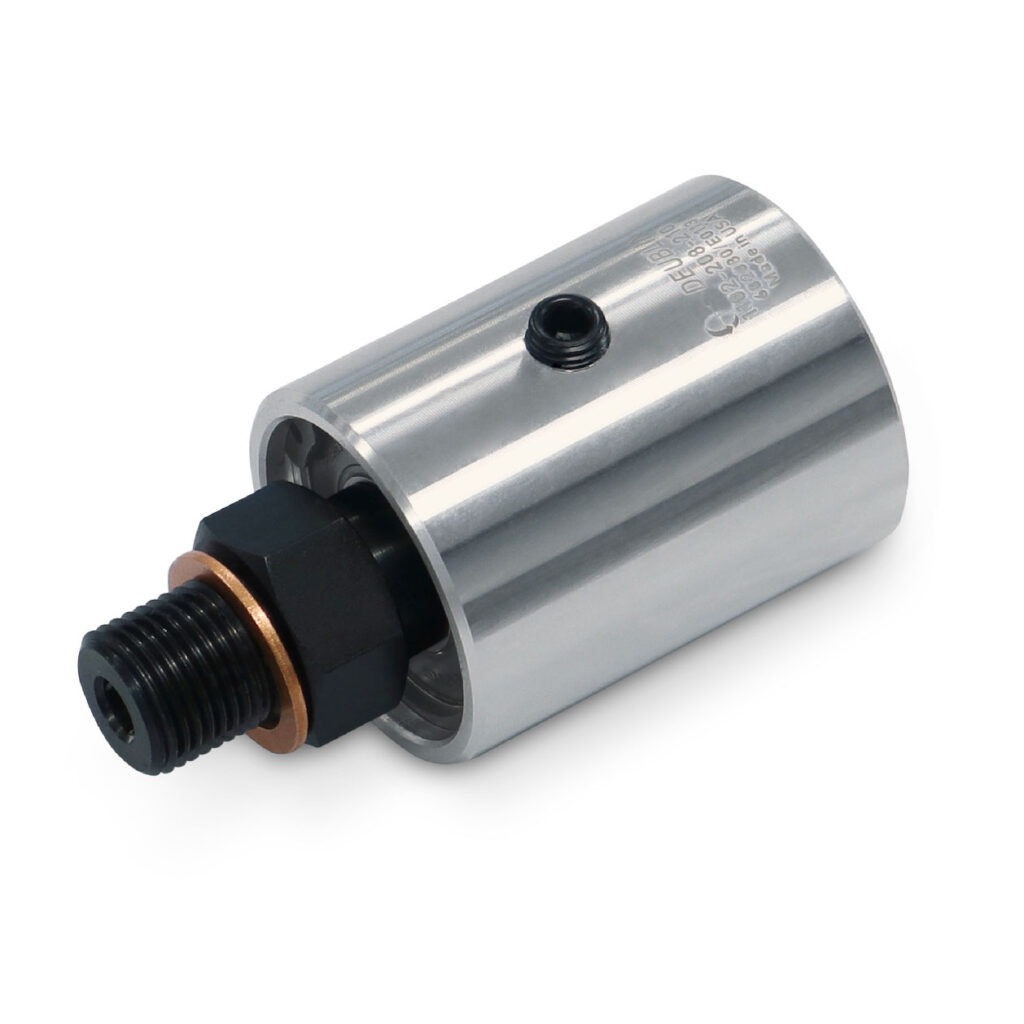

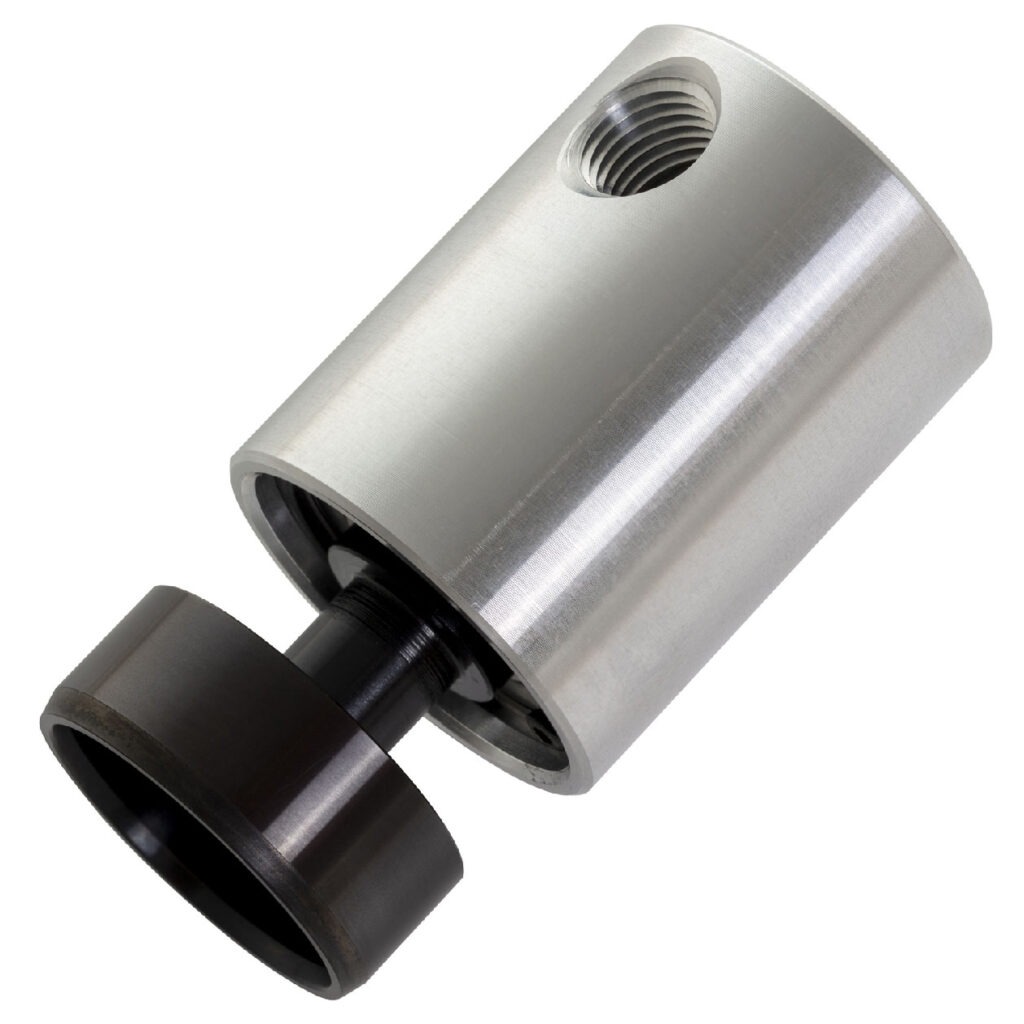

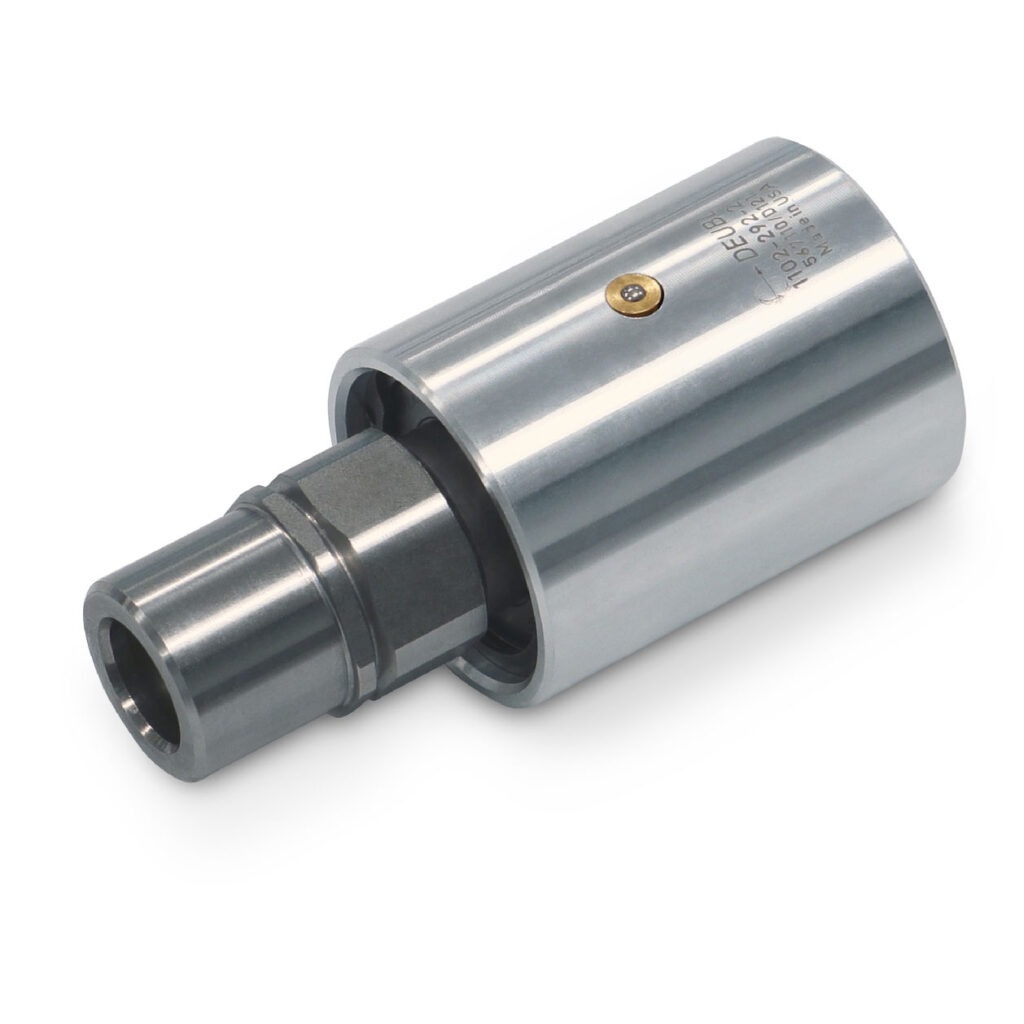

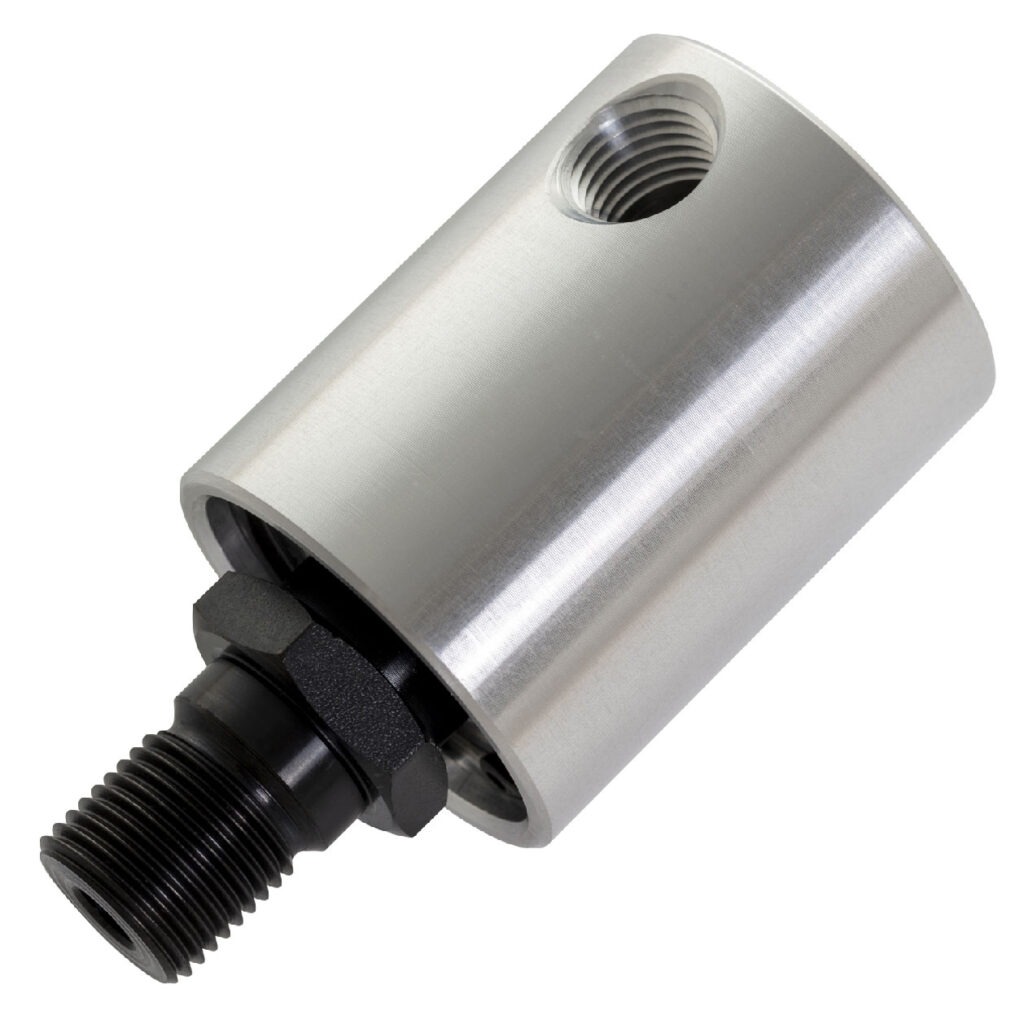

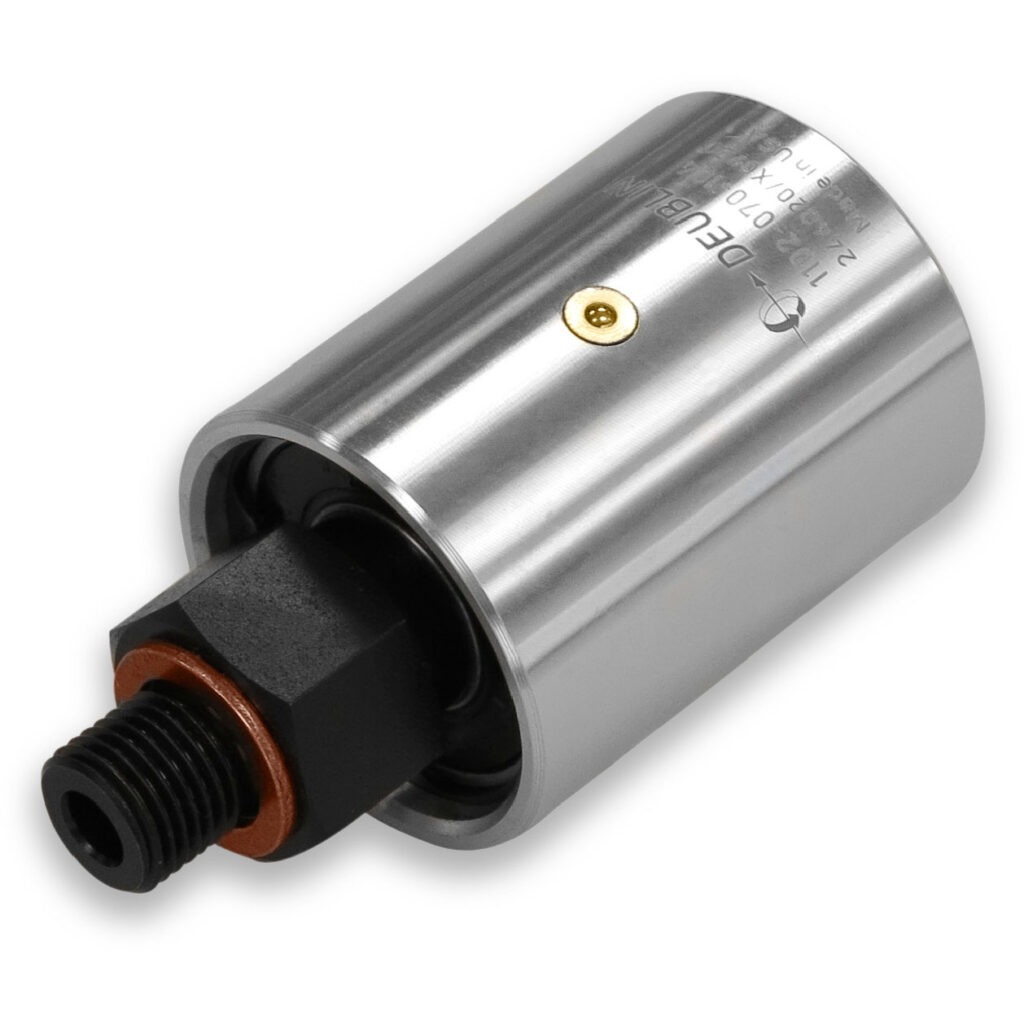

Одноканальные пневматические соединения серии 1102

Ротационные соединения Deublin

Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.

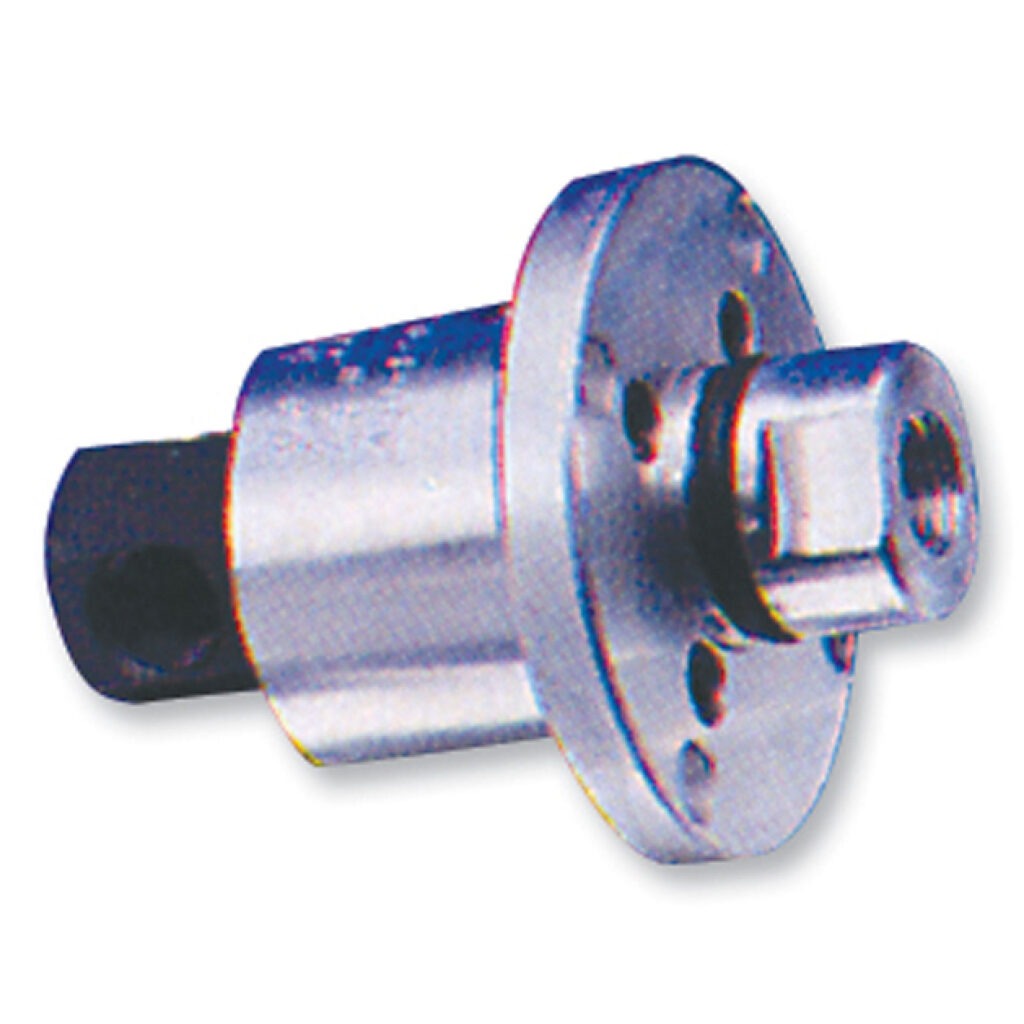

1102-025-001004

Конструкция с монотоком разработана для применения в сложных промышленных условиях — она сочетает надёжность, энергоэффективность и удобство обслуживания.

Самонесущий вращающийся штуцер. Элемент обладает собственной несущей способностью и не нуждается в дополнительных опорных узлах. Это сохраняет точную геометрию соединения даже при значительных нагрузках и повышает общую долговечность изделия.
Радиальное соединение с корпусом. Обеспечивает жёсткую фиксацию и герметичность стыка, исключая смещения и утечки рабочей среды в процессе эксплуатации.
Сбалансированные механические уплотнения. Благодаря продуманной балансировке снижается трение и износ уплотнительных поверхностей — узел стабильно сохраняет герметичность даже при интенсивной работе.
Гибкая подборка пар трения под условия эксплуатации. В зависимости от специфики рабочей среды и нагрузок можно выбрать оптимальную комбинацию материалов.
Упрощённая система смазки. Для поддержания узла в рабочем состоянии достаточно добавлять всего 3–5 капель смазки в месяц — это делает обслуживание экономичным и малозатратным по времени.
Низкий крутящий момент. Конструкция минимизирует сопротивление вращению, снижая энергозатраты и нагрузку на привод. В результате оборудование работает плавно и эффективно.
Оптимизированная масса конструкции. Снижение веса без потери прочностных характеристик упрощает транспортировку и монтаж, а также уменьшает инерционные нагрузки в динамических режимах работы.

При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

1102-025-081

Конструкция с монотоком — это продуманное инженерное решение, ориентированное на стабильную работу в сложных производственных условиях. Сочетание надёжной механики, качественных материалов и минимального обслуживания делает её оптимальным выбором для ответственных задач.

Самонесущий вращающийся штуцер. Элемент не нуждается в дополнительных опорных узлах: собственная жёсткость конструкции сохраняет точную геометрию соединения даже при существенных нагрузках. Это напрямую влияет на долговечность и стабильность работы узла.
Радиальное соединение с корпусом. Обеспечивает прочную и герметичную фиксацию, исключая смещения и утечки рабочей среды в процессе эксплуатации.
Сбалансированные механические уплотнения. Благодаря точной балансировке снижается трение и износ уплотнительных поверхностей — узел сохраняет герметичность даже при интенсивной эксплуатации.
Гибкая конфигурация пар трения. В зависимости от условий работы можно подобрать оптимальную комбинацию материалов.
Войлочная маслёнка в полости уплотнения. Обеспечивает равномерную подачу воздуха и поддерживает стабильные условия в зоне контакта уплотнений, снижая риск преждевременного износа.
Упрощённая система смазки. Для поддержания узла в рабочем состоянии достаточно добавлять всего 3–5 капель смазки в месяц — такое минимальное обслуживание экономит время и ресурсы.
Низкий крутящий момент. Конструкция спроектирована так, чтобы минимизировать сопротивление вращению: это снижает энергозатраты и уменьшает нагрузку на привод, обеспечивая плавную и экономичную работу оборудования.
Оптимизированная масса конструкции. Снижение веса без потери прочностных характеристик упрощает транспортировку и монтаж, а также уменьшает инерционные нагрузки при динамических режимах работы.

Рабочие среды

воздух;
гидравлическое масло;
вакуум.

Присоединительные размеры

соединение ротора: 1/4″–18 NPT RH;
соединение подачи: 1/4″–18 NPT.

Характеристики при работе с воздухом

максимальный расход: 1132 л/мин;
максимальное давление: 10 бар;
максимальная температура: 121 °C.

Характеристики при работе с гидравлическим маслом

максимальный расход: 6,9 л/мин;
максимальное давление: 69 бар;
максимальная температура: 121 °C.

Характеристики в режиме вакуума

максимальное вакуумметрическое давление: −0,95 бар;
максимальная температура при работе с вакуумом: 121 °C.

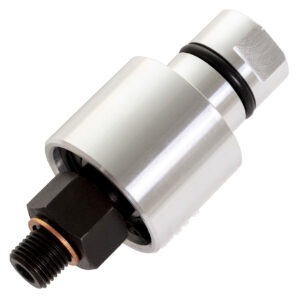

1102-025-103

Конструкция с монотоком — это высокотехнологичное решение, созданное для стабильной и долговечной работы в интенсивных эксплуатационных режимах. Продуманная инженерия и качественные материалы обеспечивают высокую герметичность, минимальные энергозатраты и удобство обслуживания.

Ключевые конструктивные особенности

Самонесущий вращающийся штуцер. Благодаря собственной несущей способности штуцер не нуждается в дополнительных опорных элементах. Это позволяет сохранять точную геометрию соединения даже при существенных нагрузках, повышая общую надёжность узла.
Радиальное соединение с корпусом. Обеспечивает жёсткую и герметичную фиксацию, исключая смещения и утечки рабочей среды в процессе эксплуатации.
Сбалансированные механические уплотнения. Точная балансировка уплотнений снижает трение и износ контактных поверхностей, гарантируя стабильную герметичность даже в тяжёлых режимах работы.
Адаптивный подбор пар трения. В зависимости от условий эксплуатации можно выбрать оптимальную комбинацию материалов уплотнений.

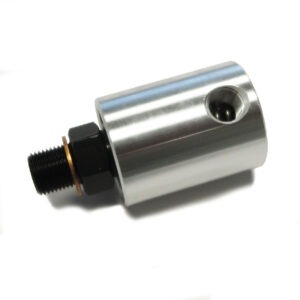

1102-070-029

Конструкция с монотоком разработана для стабильной работы в сложных производственных условиях. Сочетание продуманной механики, износостойких материалов и минимального обслуживания делает её оптимальным выбором для ответственных технологических задач.

Конструктивные преимущества

Самонесущий вращающийся штуцер. Элемент обладает собственной несущей способностью — ему не нужны дополнительные опоры. Это позволяет сохранять точную геометрию соединения даже при высоких нагрузках и существенно повышает надёжность узла.
Радиальное соединение с корпусом. Обеспечивает жёсткую фиксацию и герметичность стыка: исключены смещения и утечки рабочей среды в процессе эксплуатации.
Сбалансированные механические уплотнения. Благодаря точной балансировке снижается трение и износ контактных поверхностей — узел стабильно сохраняет герметичность даже при интенсивной работе.
Гибкая подборка пар трения под условия эксплуатации. В зависимости от рабочей среды и уровня нагрузок можно выбрать подходящую комбинацию материалов.

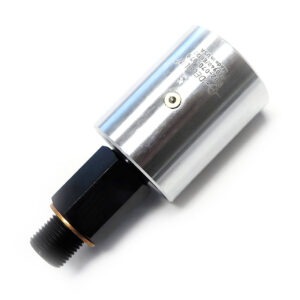

1102-070-078

Конструкция с монотоком создана для стабильной работы в жёстких производственных условиях. Продуманная инженерная схема, износостойкие материалы и минимальное обслуживание обеспечивают надёжность, энергоэффективность и долгий срок службы узла.

Конструктивные особенности и их преимущества

Самонесущий вращающийся штуцер. Штуцер имеет собственную несущую способность и не требует дополнительных опорных элементов. Это позволяет сохранять точную геометрию соединения даже при значительных нагрузках, повышая общую стабильность и долговечность узла.
Радиальное соединение с корпусом. Обеспечивает жёсткую и герметичную фиксацию, исключая смещения и утечки рабочей среды в процессе эксплуатации.
Сбалансированные механические уплотнения. Благодаря точной балансировке снижается трение и износ уплотнительных поверхностей — узел стабильно сохраняет герметичность даже при интенсивной работе.
Подбор пар трения под специфику задачи. В зависимости от условий эксплуатации можно выбрать оптимальную комбинацию материалов уплотнений.

1102-070-079

Конструкция с монотоком — это продуманное техническое решение, рассчитанное на интенсивную эксплуатацию в промышленных условиях. Сочетание высокой герметичности, энергоэффективности и удобства обслуживания делает её оптимальным выбором для ответственных производственных процессов.

Самонесущий вращающийся штуцер. Штуцер обладает собственной несущей способностью и не требует дополнительных опорных элементов. Это позволяет сохранять точную геометрию соединения даже при высоких нагрузках, обеспечивая стабильность и долговечность узла.
Радиальное соединение с корпусом. Гарантирует жёсткую фиксацию и полную герметичность стыка. Такая схема соединения исключает смещения и утечки рабочей среды в процессе эксплуатации.
Сбалансированные механические уплотнения. Благодаря точной балансировке существенно снижается трение и износ уплотнительных поверхностей. Это позволяет поддерживать герметичность даже в тяжёлых режимах работы и продлевает срок службы узла.
Выбор оптимальной пары трения под условия эксплуатации. В зависимости от специфики рабочей среды и уровня нагрузок можно подобрать подходящую комбинацию материалов уплотнений
