Одноканальные гидравлические соединения серии 355
Ротационные соединения Deublin
Поворотные соединения Deublin оптимально подходят для подачи значительных объёмов рабочей среды — в том числе гидравлической жидкости — к стационарному источнику. Продуманная конструкция устройств обеспечивает стабильную и герметичную передачу среды даже при высоких расходах, что особенно важно для интенсивных производственных процессов.
Благодаря надёжным уплотнительным решениям и прочной конструкции соединения сохраняют работоспособность в условиях повышенных нагрузок, гарантируя бесперебойную подачу рабочей среды и минимизируя риски утечек. Это делает поворотные соединения Deublin эффективным компонентом гидравлических и других технологических систем, где требуется транспортировка больших объёмов жидкости.
355-021-002
Модель 355‑021‑002 — это эффективное поворотное соединение с конструкцией типа «моноток», разработанное для стабильной работы в промышленных системах. Продуманная компоновка и подбор материалов обеспечивают высокую надёжность, удобство обслуживания и длительный срок эксплуатации.
Ключевые особенности конструкции
- Самонесущий вращающийся штуцер. Узел не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые детали системы.
- Радиальное соединение с корпусом. Такая схема крепления повышает жёсткость узла и обеспечивает стабильную работу даже при вибрациях и динамических нагрузках.
- Сбалансированные механические уплотнения. Они гарантируют герметичность соединения и снижают нагрузку на вращающиеся элементы, продлевая ресурс изделия. Доступны две комбинации материалов уплотнений:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
Выбор подходящей пары позволяет адаптировать модель под конкретные рабочие среды и условия эксплуатации.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для надёжной работы уплотнительного узла предусмотрена войлочная маслёнка в полости уплотнения — она обеспечивает подачу воздуха и поддерживает оптимальные условия работы пары трения. Дополнительно установлена маслёнка для периодического смазывания: достаточно добавлять 3–5 капель в месяц, чтобы поддерживать нужный уровень смазки и минимизировать износ.
Шарикоподшипники оснащены смазкой на весь срок службы — это снижает потребность в регулярном обслуживании и повышает эксплуатационную надёжность узла.
Оптимизация характеристик
Конструкция модели отличается низким крутящим моментом — это уменьшает энергозатраты и снижает нагрузку на приводные механизмы. При этом реализована оптимизация веса: сочетание облегчённого корпуса и рациональной компоновки делает изделие удобным для монтажа и эксплуатации без потери прочностных характеристик.
Материалы исполнения
- Корпус выполнен из алюминия — это обеспечивает малый вес и достаточную жёсткость конструкции.
- Ротор изготавливается из нержавеющей или углеродистой стали (в зависимости от модификации модели), что позволяет подобрать оптимальное решение с учётом рабочей среды и требований к коррозионной стойкости.
Модель 355‑021‑002 — практичное решение для технологических линий, где важны компактность, надёжность, простота обслуживания и стабильная работа в течение длительного срока.

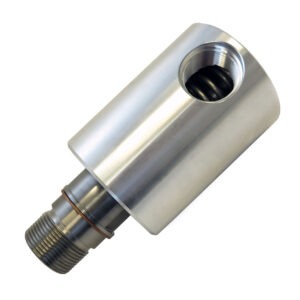

355-021-016
Модель 355‑021‑016 — это технологичное поворотное соединение, разработанное для стабильной работы в составе промышленных систем. Конструкция выполнена по схеме с монотоком — это позволяет оптимально организовать поток рабочей среды и обеспечить предсказуемую работу узла в рамках технологического процесса.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов: он самостоятельно выдерживает эксплуатационные нагрузки и снижает нагрузку на смежные компоненты системы. Радиальное соединение с корпусом обеспечивает надёжную фиксацию и упрощает монтаж, делая установку более удобной и быстрой.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации пар трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
Такой выбор позволяет подобрать оптимальное решение под конкретную рабочую среду и режим работы — с учётом требований к износостойкости и устойчивости к агрессивным воздействиям.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
355-021-017
Модель 355‑021‑017 — это технологичное поворотное соединение, спроектированное с учётом требований к долговечности, удобству обслуживания и энергоэффективности. Конструкция выполнена по схеме монотока — это обеспечивает стабильную подачу рабочей среды и минимизирует гидравлические потери в системе.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов: он самостоятельно выдерживает эксплуатационные нагрузки и упрощает монтаж. Радиальное соединение с корпусом повышает жёсткость узла и способствует стабильной работе даже при вибрациях и динамических воздействиях.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации пар трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Такой выбор позволяет подобрать оптимальное решение под конкретную рабочую среду и режим работы, обеспечивая максимальную износостойкость и длительный срок службы уплотнительного узла.
Для поддержания оптимальных условий работы уплотнения предусмотрена войлочная маслёнка в полости узла — она обеспечивает подачу воздуха и способствует равномерному распределению смазки. Дополнительно установлена маслёнка для периодического смазывания: достаточно добавлять 3–5 капель в месяц, чтобы поддерживать рабочие характеристики узла на высоком уровне.
Конструкция модели отличается низким крутящим моментом — это снижает энергозатраты и уменьшает нагрузку на приводные механизмы. При этом оптимизация веса изделия не сказывается на прочности: алюминиевый корпус сочетает лёгкость с достаточной жёсткостью, а ротор изготавливается из нержавеющей либо углеродистой стали — в зависимости от модификации и требований к коррозионной стойкости.
Шарикоподшипники укомплектованы смазкой на весь срок службы — это исключает необходимость регулярного обслуживания подшипникового узла и повышает общую надёжность соединения.
Модель 355‑021‑017 — практичное и долговечное решение для производственных линий, где важны стабильность работы, минимальные эксплуатационные затраты и удобство технического обслуживания.

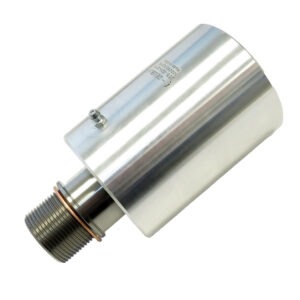

355-021-019
Модель 355‑021‑019 — это надёжное поворотное соединение, разработанное для стабильной работы в промышленных системах. Конструкция выполнена по схеме с монотоком — это позволяет обеспечить чёткую организацию потока рабочей среды и повысить предсказуемость работы узла в рамках технологического процесса.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов: он самостоятельно выдерживает эксплуатационные нагрузки и снижает нагрузку на сопрягаемые детали системы. Радиальное соединение с корпусом обеспечивает прочную и герметичную фиксацию узла, повышая общую надёжность конструкции.
Герметичность соединения гарантируют сбалансированные механические уплотнения. Доступны две комбинации пар трения на выбор:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
Такой подбор материалов позволяет подобрать оптимальное решение под конкретные условия эксплуатации — с учётом агрессивности среды, температуры и интенсивности работы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

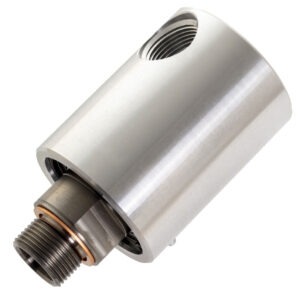

355-021-222
Модель 355‑021‑222 — это технологичное поворотное соединение, спроектированное для стабильной работы в составе промышленных систем. Конструкция с монотоком обеспечивает чёткую и предсказуемую подачу рабочей среды, позволяя точно контролировать параметры потока в рамках технологического процесса.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые узлы оборудования. Радиальное соединение с корпусом повышает жёсткость конструкции и обеспечивает надёжную фиксацию элемента в системе.
Надёжную герметизацию гарантируют сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации пар трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
Такой выбор позволяет подобрать оптимальное решение под конкретную рабочую среду и режим нагрузки, обеспечивая длительный срок службы уплотнительного узла.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
355-021-235
Модель 355‑021‑235 — это технологичное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция выполнена по схеме монотока, что обеспечивает чёткую и предсказуемую подачу рабочей среды, оптимальную для многих технологических процессов.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые узлы оборудования. Радиальное соединение с корпусом повышает надёжность стыковки и обеспечивает стабильную работу даже при вибрациях и динамических нагрузках.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации пар трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Такой выбор позволяет подобрать оптимальное решение под конкретную рабочую среду и режим работы — с учётом требований к износостойкости и устойчивости к агрессивным воздействиям.
Для эффективной работы уплотнительного узла предусмотрена войлочная маслёнка в полости уплотнения — она обеспечивает подачу воздуха и способствует поддержанию стабильных условий работы пары трения. Дополнительно установлена маслёнка для периодического смазывания: достаточно добавлять 3–5 капель в месяц, чтобы поддерживать оптимальные эксплуатационные характеристики узла.
Конструкция модели отличается низким крутящим моментом — это снижает энергозатраты и уменьшает нагрузку на приводные механизмы. При этом проведена оптимизация веса, которая не идёт в ущерб прочности: баланс массы и жёсткости делает соединение удобным в монтаже и устойчивым в эксплуатации.
Корпус выполнен из алюминия — это обеспечивает сочетание лёгкости и достаточной прочности. Ротор изготавливается из нержавеющей или углеродистой стали (в зависимости от модификации модели), что позволяет гибко подбирать исполнение под требования по коррозионной стойкости и условиям эксплуатации.
Шарикоподшипники укомплектованы смазкой на весь срок службы — это исключает необходимость регулярного обслуживания подшипникового узла и повышает общую надёжность устройства.
Модель 355‑021‑235 — практичное решение для производственных линий, где важны надёжность, удобство обслуживания и стабильная работа в течение длительного времени.

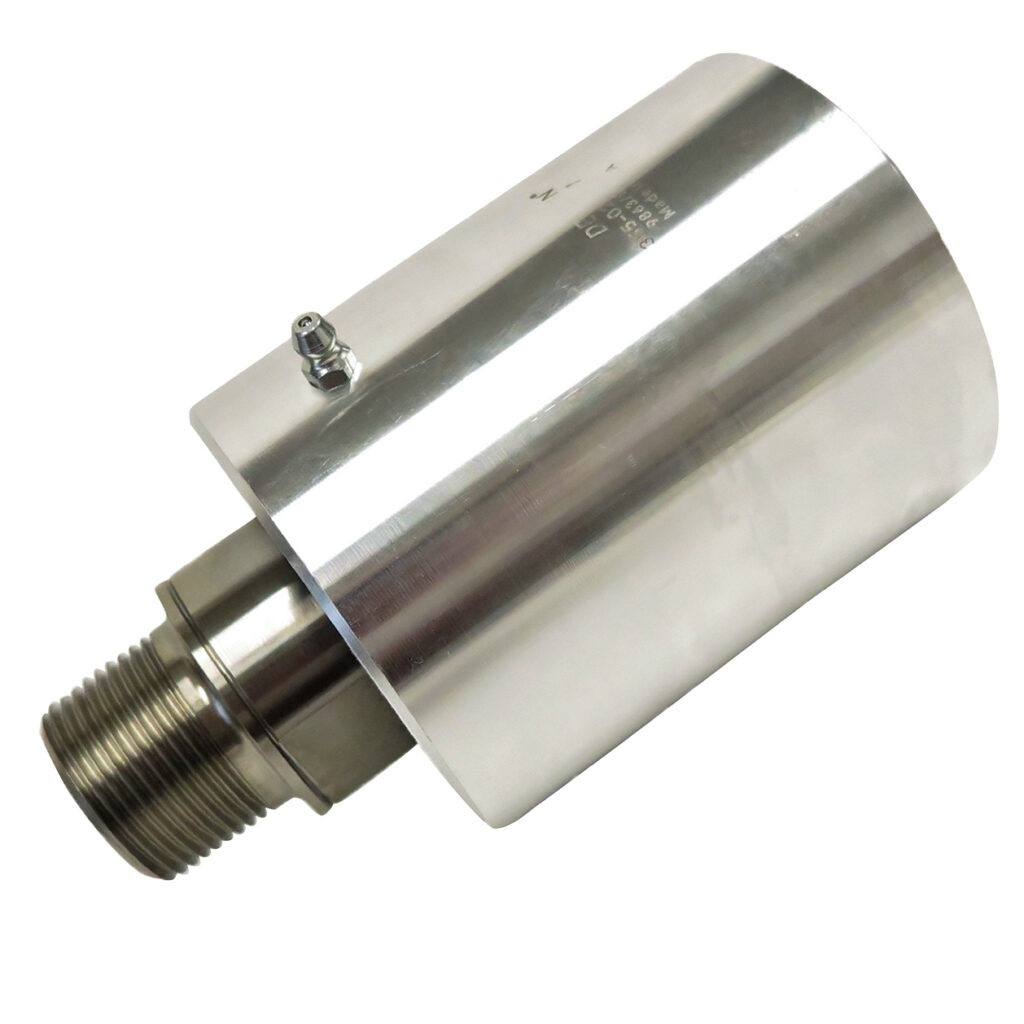

355-021-577
Модель 355‑021‑577 — это технологичное поворотное соединение, спроектированное для стабильной работы в составе промышленных систем. Конструкция реализована по схеме монотока — это обеспечивает чёткую организацию потока рабочей среды и предсказуемое поведение узла в различных режимах эксплуатации.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов: он самостоятельно выдерживает эксплуатационные нагрузки и упрощает монтаж, снижая требования к сопрягаемым узлам оборудования. Радиальное соединение с корпусом повышает жёсткость стыка и обеспечивает надёжную фиксацию элемента в системе.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. Доступны две комбинации пар трения на выбор:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
Такая вариативность позволяет подобрать оптимальный вариант под конкретные условия работы — с учётом агрессивности среды, температуры и интенсивности эксплуатации.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
