Одноканальные гидравлические соединения серии 1115
Ротационные соединения Deublin
Муфты с роторным креплением монтируются непосредственно к обрабатывающему центру посредством резьбового ротора. Такая конструкция существенно упрощает процесс установки — не требуется дополнительное крепёжное оборудование или сложные монтажные операции.
Кроме того, данная схема крепления эффективно компенсирует осевую нагрузку на шпиндель, которая возникает из‑за давления охлаждающей жидкости. Это снижает механические напряжения в узле, способствует стабильной работе оборудования и помогает продлить срок службы шпиндельного узла.

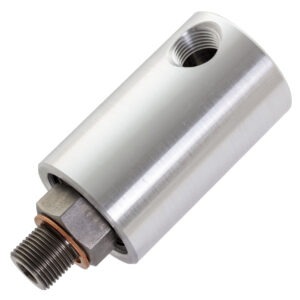

1115-000-205
Модель 1115‑000‑205 — это надёжное поворотное соединение, спроектированное для стабильной работы в составе промышленных технологических линий. Конструкция выполнена по схеме с монотоком, что обеспечивает чёткую организацию потока рабочей среды и предсказуемую работу узла в различных режимах эксплуатации.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые детали системы. Радиальное соединение с корпусом повышает жёсткость узла и обеспечивает точную фиксацию, способствуя стабильной и долговечной работе устройства.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации пар трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

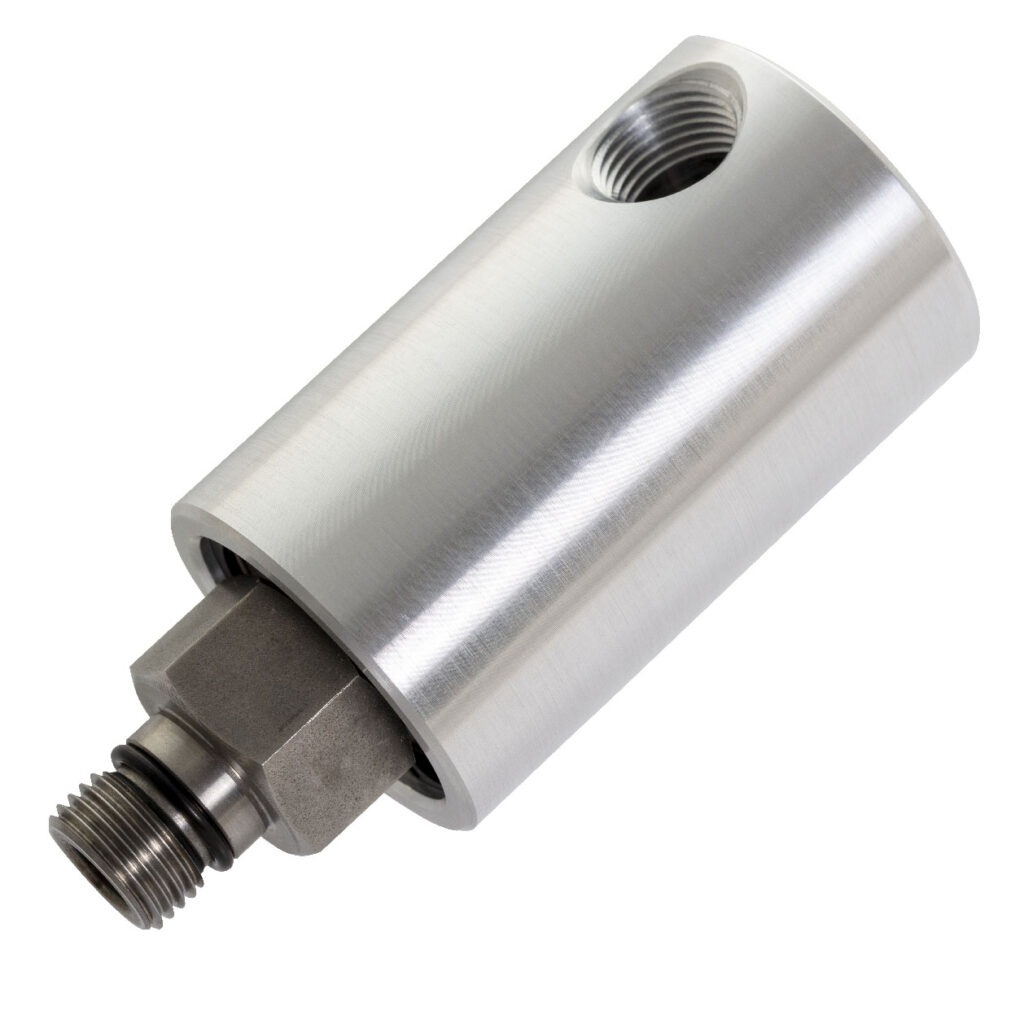

1115-000-353
Модель 1115‑000‑353 — это надёжное поворотное соединение, спроектированное для стабильной работы в составе промышленных систем. Конструкция выполнена по схеме с монотоком — это обеспечивает чёткую организацию потока рабочей среды и предсказуемость параметров работы узла.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов: он самостоятельно воспринимает действующие нагрузки и снижает нагрузку на сопрягаемые детали системы. Радиальное соединение с корпусом повышает жёсткость узла и упрощает монтаж, обеспечивая точную посадку и надёжную фиксацию в составе оборудования.
Герметичность соединения гарантируют сбалансированные механические уплотнения. Доступны две комбинации пар трения на выбор:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-009-238
Модель 1115‑009‑238 — это надёжное поворотное соединение, спроектированное для стабильной работы в составе промышленных систем. Конструкция с монотоком обеспечивает чёткую организацию потока рабочей среды и предсказуемую работу узла в различных технологических режимах.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые детали оборудования. Радиальное соединение с корпусом повышает жёсткость узла и способствует стабильной работе даже при переменных нагрузках.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации пар трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
Такой выбор позволяет подобрать оптимальное решение под конкретную рабочую среду и режим работы, обеспечивая длительный ресурс уплотнительного узла.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для поддержания оптимальных условий работы уплотнения предусмотрена войлочная маслёнка в полости уплотнения — она обеспечивает подачу воздуха и способствует стабилизации работы пары трения. Дополнительно установлена маслёнка для периодического смазывания: для поддержания работоспособности достаточно добавлять 3–5 капель смазки в месяц.
Конструкция модели отличается низким крутящим моментом — это снижает энергозатраты и уменьшает нагрузку на приводные механизмы. Оптимизация веса узла упрощает транспортировку и монтаж, не снижая при этом прочностных характеристик.
Корпус выполнен из алюминия — это обеспечивает сочетание лёгкости и достаточной жёсткости конструкции. Ротор изготавливается из нержавеющей либо углеродистой стали (в зависимости от модификации модели), что позволяет адаптировать изделие под разные условия эксплуатации — в том числе под воздействие агрессивных сред или повышенных нагрузок.
Шарикоподшипники оснащены смазкой на весь срок службы — это исключает необходимость регулярного обслуживания подшипникового узла и повышает общую надёжность соединения в течение всего периода эксплуатации.

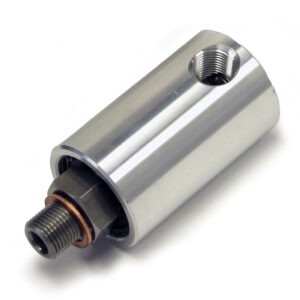

1115-000-001
Модель 1115‑000‑001 — это ротационное соединение с продуманной конструкцией, рассчитанное на стабильную работу в промышленных условиях. Устройство выполнено по схеме с монотоком, что позволяет оптимально организовать подачу рабочей среды и обеспечить надёжную эксплуатацию в рамках технологических процессов.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые узлы оборудования. Радиальное соединение с корпусом обеспечивает точную фиксацию и устойчивость конструкции при работе, повышая общую надёжность соединения.
Герметичность и долговечность узла гарантируют сбалансированные механические уплотнения. Доступны две комбинации материалов пары трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-000-017
Модель 1115‑000‑017 — это надёжное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция с монотоком обеспечивает чёткую организацию потока рабочей среды и предсказуемую работу узла в рамках технологического процесса.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые детали оборудования. Радиальное соединение с корпусом повышает жёсткость узла и способствует стабильной работе даже при вибрациях и переменных нагрузках.
Герметичность соединения обеспечивают сбалансированные механические уплотнения. Доступны две комбинации пар трения на выбор:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для безопасной и стабильной работы оборудования важно соблюдать рекомендуемые пределы по давлению и скорости. Соблюдение этих параметров гарантирует надёжную эксплуатацию в промышленных условиях и способствует увеличению срока службы устройства.
Рабочая среда
Устройство рассчитано на работу со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Параметры соединений
- Соединение ротора: 5/8″‑18 UNF LH.
- Соединение подачи: 3/8″‑18 NPT.
Характеристики для воздуха
- Максимальный расход: 2549 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 121 °C.
Характеристики для гидравлического масла
- Максимальный расход: 12,5 л/мин.
- Максимальное давление: 34,5 бар.
- Максимальная температура: 121 °C.
Характеристики для вакуума
- Максимальное разрежение (давление): −0,95 бар.
- Максимальная температура: 121 °C.

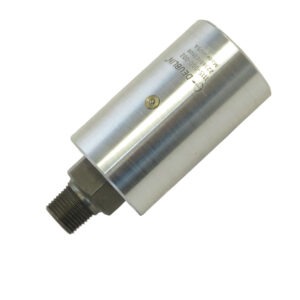

1115-000-002
Модель 1115‑000‑002 — это надёжное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция предусматривает моноток — такой вариант организации потока оптимален для широкого спектра технологических задач, где важна чёткая и предсказуемая подача рабочей среды.
Самонесущий вращающийся штуцер обеспечивает автономность узла: он не требует дополнительных опор и снижает нагрузку на сопрягаемые элементы системы. Это упрощает монтаж и повышает общую надёжность соединения. Радиальное соединение с корпусом дополнительно усиливает жёсткость конструкции и способствует стабильной работе даже при вибрациях и переменных нагрузках.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов пары трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

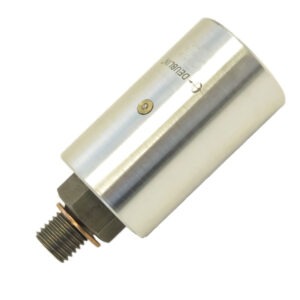

1115-000-200
Модель 1115‑000‑200 — это надёжное поворотное соединение с конструкцией типа «моноток», разработанное для стабильной работы в составе промышленных систем. Продуманная архитектура устройства сочетает высокую функциональность, удобство обслуживания и длительный срок эксплуатации.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые узлы оборудования. Радиальное соединение с корпусом обеспечивает надёжную фиксацию и стабильную работу даже при вибрациях и динамических нагрузках.
Герметичность соединения гарантируют сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов пары трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

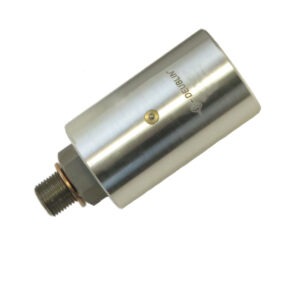

1115-009-386
Модель 1115‑009‑386 — это надёжное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция с монотоком обеспечивает чёткую организацию потока рабочей среды и предсказуемое поведение узла в рамках технологического процесса.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые детали оборудования. Радиальное соединение с корпусом повышает жёсткость узла и способствует стабильной работе даже при вибрациях и динамических нагрузках.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. Доступны две комбинации материалов пары трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-009-556
Модель 1115‑009‑556 — это технологичное поворотное соединение, разработанное для стабильной работы в промышленных системах. Конструкция с монотоком оптимально подходит для задач, где важна чёткая организация потока рабочей среды и минимизация потерь давления.
Самонесущий вращающийся штуцер обеспечивает автономную работу узла: он не требует дополнительных опор и снижает нагрузку на смежные элементы системы. Радиальное соединение с корпусом повышает жёсткость конструкции и упрощает монтаж, позволяя быстро интегрировать устройство в существующую линию.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. Доступны две комбинации материалов пары трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Выбор подходящей комбинации позволяет адаптировать узел под конкретные условия эксплуатации — в том числе под агрессивные среды, высокие нагрузки или резкие перепады температур.
Для поддержания оптимальных условий работы уплотнения предусмотрена войлочная маслёнка в полости уплотнения — она обеспечивает подачу воздуха и способствует стабильному режиму смазки. Дополнительно установлена маслёнка для периодического смазывания: достаточно 3–5 капель в месяц, чтобы поддерживать рабочие характеристики узла на высоком уровне.
Конструкция модели отличается низким крутящим моментом — это снижает энергозатраты и уменьшает нагрузку на приводные механизмы. Оптимизация веса делает монтаж и обслуживание более удобными, не снижая при этом прочностных характеристик изделия.
Корпус выполнен из алюминия — этот материал сочетает лёгкость и достаточную жёсткость, а ротор изготавливается из нержавеющей либо углеродистой стали (в зависимости от модификации модели), что позволяет подобрать исполнение под требуемые коррозионные и прочностные параметры.
1115-130-002
Модель 1115‑130‑002 — это эффективное решение для технологических линий, где важны стабильность работы, удобство обслуживания и минимальные нагрузки на привод. Конструкция с монотоком оптимально подходит для задач с чётко заданным направлением потока рабочей среды.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые узлы оборудования. Радиальное соединение с корпусом обеспечивает надёжную фиксацию и стабильную работу даже при вибрациях и динамических нагрузках.
Герметичность соединения гарантируют сбалансированные механические уплотнения. Доступны две комбинации пар трения на выбор:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Подбор подходящей комбинации позволяет адаптировать узел под конкретные условия эксплуатации — в том числе под агрессивные среды, повышенные температуры или абразивные примеси.
Для надёжной работы уплотнительного узла предусмотрена войлочная маслёнка в полости уплотнения — она обеспечивает равномерную подачу воздуха и поддерживает оптимальные условия работы пары трения. Дополнительно установлена маслёнка для периодического смазывания: достаточно добавлять 3–5 капель в месяц, чтобы сохранять рабочие характеристики узла.
Конструкция модели отличается низким крутящим моментом — это снижает энергозатраты и уменьшает нагрузку на привод, повышая общую энергоэффективность линии. Оптимизация веса делает соединение более удобным при монтаже и обслуживании, не снижая при этом прочностных характеристик.
Корпус выполнен из алюминия — это обеспечивает сочетание лёгкости и достаточной жёсткости конструкции. Ротор изготавливается из нержавеющей либо углеродистой стали (в зависимости от модификации), что позволяет подобрать исполнение под требуемый уровень коррозионной стойкости и механические нагрузки.
Шарикоподшипники оснащены смазкой на весь срок службы — это исключает необходимость регулярного обслуживания подшипникового узла и повышает надёжность работы соединения в продолжительных производственных циклах.

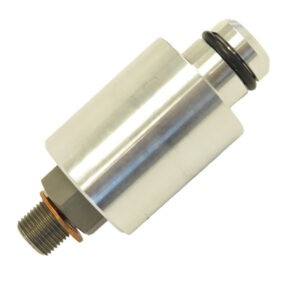

1115-130-017
Модель 1115‑130‑017 — это поворотное соединение с конструкцией типа «моноток», разработанное для стабильной и долговечной работы в промышленных системах. Продуманная архитектура узла сочетает высокую надёжность, удобство обслуживания и энергоэффективность — что делает модель оптимальным выбором для ответственных технологических участков.
Ключевой особенностью конструкции является самонесущий вращающийся штуцер: он не требует дополнительных опорных элементов, упрощает монтаж и снижает нагрузку на сопрягаемые узлы системы. Радиальное соединение с корпусом обеспечивает прочную фиксацию и стабильную работу даже при вибрациях и переменных нагрузках.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации пар трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

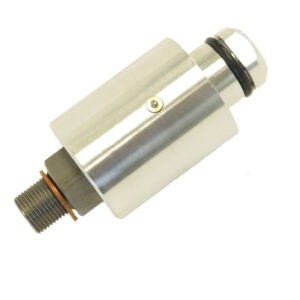

1115-130-205
Модель 1115‑130‑205 — это надёжное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция реализована по схеме монотока, что обеспечивает чёткую и предсказуемую подачу рабочей среды и упрощает интеграцию устройства в технологические линии.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это снижает нагрузку на сопрягаемые узлы и упрощает монтаж. Радиальное соединение с корпусом повышает жёсткость конструкции и обеспечивает точную фиксацию, гарантируя герметичность и устойчивость к вибрациям.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов пары трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

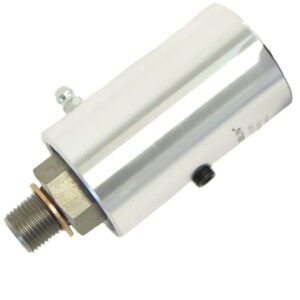

1115-157-238
Модель 1115‑157‑238 — это надёжное поворотное соединение с конструкцией типа «моноток», разработанное для стабильной работы в составе промышленных систем. Продуманная архитектура устройства сочетает высокую функциональность с удобством эксплуатации и длительным сроком службы.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые узлы оборудования. Радиальное соединение с корпусом обеспечивает надёжную фиксацию и стабильную работу даже при вибрациях и динамических нагрузках.
Герметичность соединения гарантируют сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны разные комбинации материалов пары трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-179-001
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для поддержания оптимальных условий работы уплотнительного узла предусмотрена войлочная маслёнка в полости уплотнения — она обеспечивает подачу воздуха и способствует стабильной работе пары трения. Дополнительно установлена маслёнка для повторного смазывания: достаточно добавлять 3–5 капель в месяц, чтобы поддерживать нужный уровень смазки и продлить ресурс узла.
Конструкция модели отличается низким крутящим моментом — это снижает энергозатраты и уменьшает нагрузку на приводные механизмы. Оптимизация веса делает изделие удобным в монтаже и эксплуатации без потери прочностных характеристик.
Корпус выполнен из алюминия — это обеспечивает сочетание лёгкости и достаточной жёсткости конструкции. Ротор изготавливается из нержавеющей или углеродистой стали (в зависимости от модификации модели), что позволяет подобрать оптимальное исполнение под конкретную рабочую среду и условия эксплуатации.
Шарикоподшипники оснащены смазкой на весь срок службы — это исключает необходимость регулярного обслуживания подшипникового узла и повышает общую надёжность соединения.
Модель 1115‑179‑001 подойдёт для производств, где важны компактность, простота обслуживания, стабильная работа и длительный ресурс оборудования.
1115-179-205
Модель 1115‑179‑205 — это надёжное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция выполнена по схеме монотока, что обеспечивает чёткое направление потока рабочей среды и предсказуемость параметров работы узла.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые детали оборудования. Радиальное соединение с корпусом повышает жёсткость узла и обеспечивает точную фиксацию, способствуя стабильной работе даже при вибрациях и переменных нагрузках.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов пары трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Такой выбор позволяет подобрать оптимальное решение для разных рабочих сред и режимов — с учётом требований к износостойкости и стойкости к агрессивным воздействиям.
Для поддержания оптимальных условий работы уплотнительного узла предусмотрена войлочная маслёнка в полости уплотнения — она обеспечивает подачу воздуха и способствует стабилизации режима трения. Дополнительно установлена маслёнка для периодического смазывания: для поддержания работоспособности достаточно добавлять 3–5 капель смазки в месяц.
Конструкция модели отличается низким крутящим моментом — это снижает энергозатраты и уменьшает нагрузку на приводные механизмы. Оптимизация веса изделия облегчает транспортировку и монтаж, не снижая при этом прочностных характеристик узла.
Корпус выполнен из алюминия — это сочетание лёгкости и достаточной жёсткости для большинства типовых применений. Ротор изготавливается из нержавеющей либо углеродистой стали (в зависимости от модификации модели), что позволяет адаптировать изделие под конкретные условия эксплуатации — в том числе по критериям коррозионной стойкости и механической прочности.
Шарикоподшипники оснащены смазкой на весь срок службы — это минимизирует потребность в техническом обслуживании и повышает эксплуатационную надёжность соединения.
Модель 1115‑179‑205 — практичное решение для производственных линий, где важны стабильность работы, удобство обслуживания и сбалансированные массогабаритные характеристики.

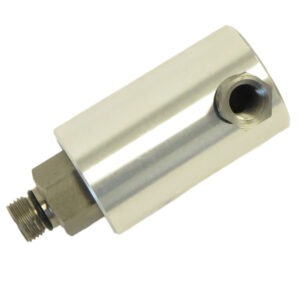

1115-179-345
Модель 1115‑179‑345 — это надёжное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция реализована по схеме монотока, что обеспечивает чёткую и предсказуемую организацию потока рабочей среды и упрощает интеграцию устройства в технологические линии.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это снижает нагрузку на сопрягаемые узлы, упрощает монтаж и повышает общую надёжность системы. Радиальное соединение с корпусом обеспечивает точную фиксацию и стабильную работу даже при вибрациях и динамических нагрузках.
Герметичность соединения гарантируют сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов пары трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

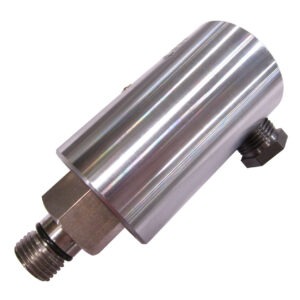

1115-181-430
Модель 1115‑181‑430 — это технологичное поворотное соединение, разработанное для стабильной работы в промышленных системах. Конструкция с монотоком оптимально подходит для задач, где важна чёткая организация потока рабочей среды и минимизация потерь.
Самонесущий вращающийся штуцер обеспечивает автономность узла: он не требует дополнительных опорных элементов, снижает нагрузку на смежные компоненты системы и упрощает монтаж. Радиальное соединение с корпусом повышает жёсткость конструкции и гарантирует надёжную фиксацию в рабочей позиции.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов пары трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
Такой выбор позволяет подобрать оптимальное решение под конкретную рабочую среду и режим нагрузки, обеспечивая длительный срок службы уплотнительного узла.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

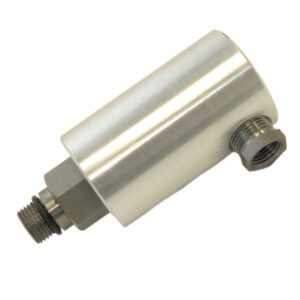

1115-181-556
Модель 1115‑181‑556 — это надёжное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция с монотоком обеспечивает чёткую организацию потока рабочей среды и предсказуемую работу узла в различных режимах эксплуатации.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые детали оборудования. Радиальное соединение с корпусом повышает жёсткость узла и обеспечивает надёжную фиксацию в системе.
Герметичность соединения гарантируют сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов уплотнительной пары:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

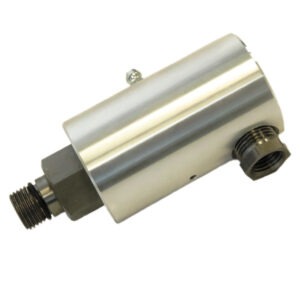

1115-241-430
Модель 1115‑241‑430 — это поворотное соединение с конструкцией типа «моноток», разработанное для стабильной и долговечной работы в промышленных системах. Продуманная архитектура устройства сочетает в себе высокую надёжность, удобство обслуживания и энергоэффективность — что делает его оптимальным выбором для ответственных технологических участков.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов: он самостоятельно воспринимает нагрузки и снижает воздействие на сопрягаемые узлы системы. Радиальное соединение с корпусом обеспечивает прочную и герметичную стыковку, устойчивую к вибрациям и перепадам давления.
Надёжную герметизацию обеспечивают сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов пары трения:
- углеграфит / закалённая инструментальная сталь;
- углеграфит / карбид кремния.
Такой выбор позволяет подобрать оптимальный вариант под конкретную рабочую среду и температурный режим, обеспечивая длительный срок службы уплотнительного узла.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1115-251-430
Модель 1115‑251‑430 — это технологичное поворотное соединение, спроектированное для стабильной работы в промышленных системах. Конструкция с монотоком оптимально подходит для задач, где важна чёткая организация потока рабочей среды и минимизация потерь давления.
Самонесущий вращающийся штуцер не требует дополнительных опорных элементов — это упрощает монтаж и снижает нагрузку на сопрягаемые узлы оборудования. Радиальное соединение с корпусом обеспечивает надёжную фиксацию и стабильную работу даже при вибрациях и переменных нагрузках.
Герметичность соединения гарантируют сбалансированные механические уплотнения. В зависимости от условий эксплуатации доступны две комбинации материалов пары трения:
- углеграфит и закалённая инструментальная сталь;
- углеграфит и карбид кремния.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для обеспечения надёжной и безопасной работы оборудования важно соблюдать рекомендуемые пределы по давлению и скорости. Соблюдение этих параметров гарантирует стабильную эксплуатацию в промышленных условиях и способствует увеличению срока службы устройства.
Рабочая среда
Устройство рассчитано на работу с воздухом.
Параметры соединений
- Соединение ротора: M16×1.5 LH.
- Соединение подачи: 3/8″‑18 NPT.
Предельные эксплуатационные показатели
- Максимальный расход воздуха: 2549 л/мин.
- Максимальное давление воздуха: 10 бар.
- Максимальная температура: 121 °C.
