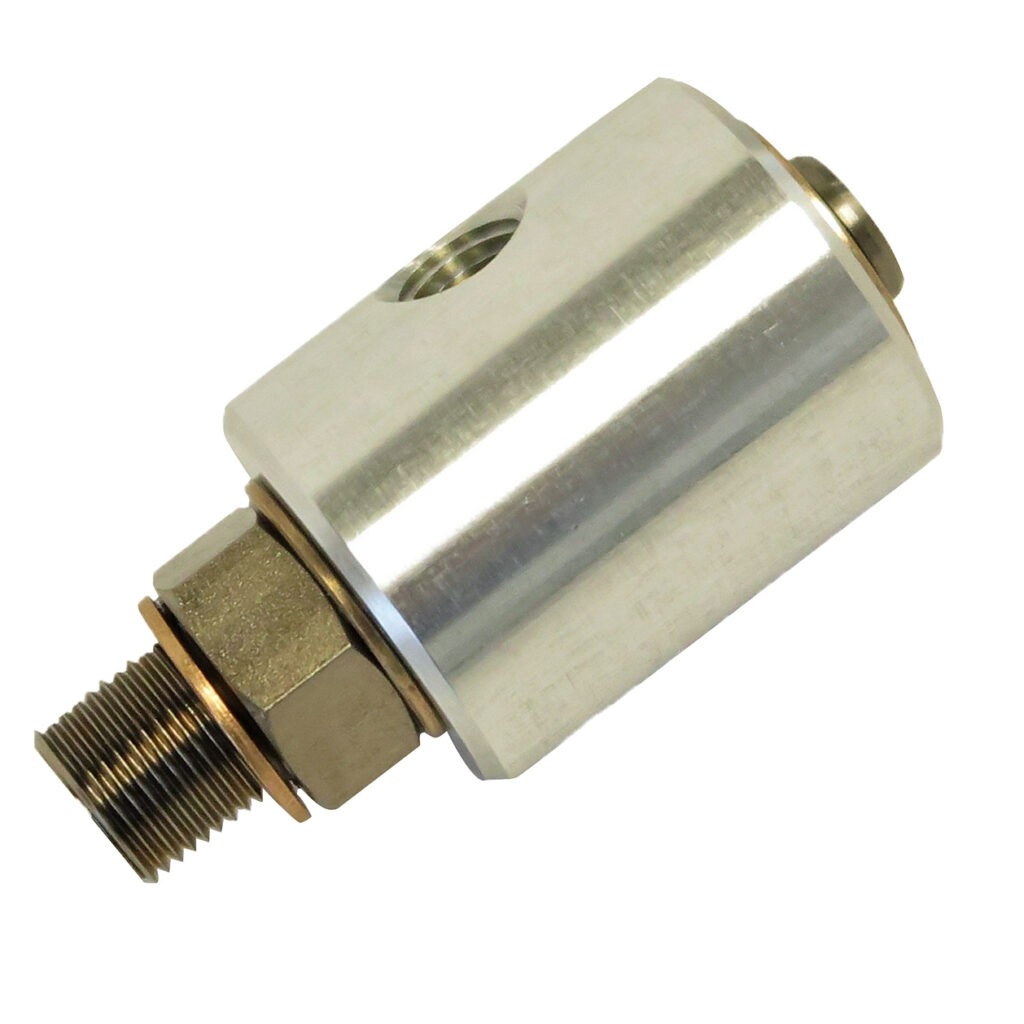

Низкоскоростные одноканальные соединения для воздуха серии 17
Ротационные соединения Deublin
Ротационные соединения Deublin — надёжное решение для подачи нескольких рабочих сред.
Благодаря независимым каналам обеспечивается раздельная транспортировка воздуха и других сред — без риска их перекрёстного загрязнения.
Каждое производственное применение имеет свои особенности, поэтому универсального решения не существует. Специалисты Deublin помогут подобрать оптимальный вариант: будь то стандартное ротационное соединение или изделие, разработанное по индивидуальным техническим требованиям. Доверьтесь опыту нашей команды — мы предложим эффективное и надёжное решение под вашу задачу.
17-025-012
Однопоточное ротационное соединение — надёжное решение для низкоскоростных систем: подходит для подачи воздуха, работы в гидравлических контурах и транспортировки тормозной жидкости.
Ключевые особенности конструкции:
- Самонесущий вращающийся фитинг. Позволяет выполнить монтаж без дополнительных опорных элементов — это упрощает интеграцию в систему и сокращает время установки.
- Оптимальное сочетание материалов. Алюминиевый корпус обеспечивает лёгкость и устойчивость к коррозии, а никелированный стальной ротор придаёт узлу необходимую прочность, жёсткость и дополнительную защиту от воздействия рабочих сред.
- Специальный подшипник. Гарантирует плавное вращение и стабильную работу соединения даже при продолжительной эксплуатации и переменных нагрузках.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

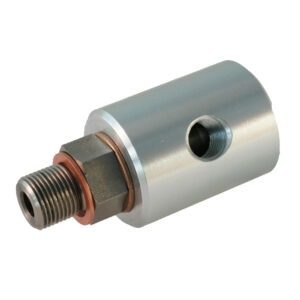

17-025-039
Ротационное соединение с односторонним проходом — надёжное решение для низкоскоростных систем. Подходит для подачи воздуха, работы с гидравлическими жидкостями и транспортировки тормозной жидкости.
Преимущества конструкции:
- Самонесущий вращающийся фитинг. Упрощает монтаж за счёт отсутствия необходимости в дополнительных опорных элементах — соединение можно быстро интегрировать в систему без доработки крепёжного узла.
- Прочные и устойчивые материалы. Алюминиевый корпус отличается малым весом и хорошей коррозионной стойкостью, а никелированный стальной ротор обеспечивает высокую жёсткость, долговечность и дополнительную защиту от воздействия рабочих сред.
- Специальный подшипник. Гарантирует плавное и стабильное вращение, сохраняет рабочие характеристики даже при длительной эксплуатации и переменных нагрузках.
Рабочие среды
Соединение рассчитано на работу со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Подключение ротора: G 3/8″–19.
Подключение подачи: 1/4″–18 NPT.
Параметры для воздуха:
- максимальный расход: 1132 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное разрежение (вакуумное давление): −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
17-025-041
Ротационное соединение с односторонним потоком — надёжное решение для низкоскоростных систем. Идеально подходит для подачи воздуха, перекачивания гидравлических жидкостей и транспортировки тормозной жидкости.
Ключевые преимущества конструкции:
- Самонесущий вращающийся фитинг. Позволяет монтировать соединение без дополнительных опорных элементов — это существенно упрощает интеграцию в систему и сокращает время установки.
- Оптимальное сочетание материалов. Алюминиевый корпус обеспечивает малый вес и высокую коррозионную стойкость, а никелированный стальной ротор придаёт узлу необходимую жёсткость, прочность и дополнительную защиту от воздействия агрессивных рабочих сред.
- Специальный подшипник. Гарантирует плавное и стабильное вращение, сохраняет рабочие характеристики даже при длительной эксплуатации и переменных нагрузках, повышая общую надёжность соединения.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие среды
Соединение совместимо со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Соединение ротора: 3/8″–18 NPT RH.
Подключение подачи: 1/4″–18 NPT.
Параметры для воздуха:
- максимальный расход: 1132 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное вакуумное давление (разрежение): −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.

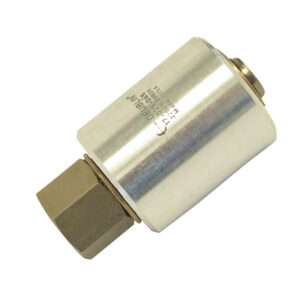

17-025-045
Ротационное соединение с односторонним потоком — практичное и надёжное решение для низкоскоростных систем. Подходит для подачи воздуха, работы с гидравлическими жидкостями и транспортировки тормозной жидкости.
Преимущества конструкции:
- Самонесущий вращающийся фитинг. Не требует установки дополнительных опор — это упрощает монтаж и позволяет интегрировать соединение в систему без доработки крепёжного узла.
- Прочные и устойчивые к воздействию сред материалы. Алюминиевый корпус отличается небольшим весом и хорошей коррозионной стойкостью, а никелированный стальной ротор обеспечивает необходимую жёсткость, долговечность и дополнительную защиту от агрессивных рабочих сред.
- Специальный подшипник. Обеспечивает плавное вращение и стабильную работу узла даже при продолжительной эксплуатации и колебаниях нагрузки — за счёт этого повышается общая надёжность соединения.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

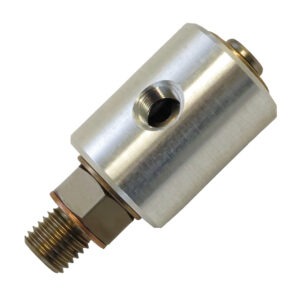

17-025-046
Ротационное соединение с односторонним проходом — оптимальное решение для низкоскоростных систем. Применяется для подачи воздуха, работы в гидравлических контурах и транспортировки тормозной жидкости.
Особенности и преимущества конструкции:
- Самонесущий вращающийся фитинг. Позволяет выполнить монтаж без дополнительных опорных элементов — это ускоряет установку и упрощает интеграцию соединения в существующую систему.
- Сбалансированный подбор материалов. Алюминиевый корпус сочетает малый вес и высокую коррозионную стойкость, а никелированный стальной ротор придаёт узлу необходимую жёсткость, прочность и дополнительную защиту от воздействия рабочих сред.
- Специальный подшипник. Обеспечивает плавное и стабильное вращение, сохраняет эксплуатационные характеристики при длительных циклах работы и переменных нагрузках, тем самым повышая надёжность и долговечность соединения.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

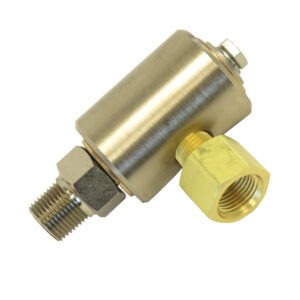

17-058-056
Ротационное соединение с односторонним потоком — надёжное решение для низкоскоростных систем. Подходит для подачи воздуха, перекачивания гидравлических жидкостей и транспортировки тормозной жидкости.
Преимущества конструкции:
- Самонесущий вращающийся фитинг. Упрощает монтаж: не требует дополнительных опорных элементов, позволяет быстро интегрировать соединение в систему без доработки крепёжного узла.
- Оптимальное сочетание материалов. Алюминиевый корпус обеспечивает малый вес и устойчивость к коррозии, а никелированный стальной ротор — необходимую жёсткость, прочность и дополнительную защиту от воздействия рабочих сред.
- Специальный подшипник. Гарантирует плавное вращение и стабильную работу даже при длительной эксплуатации и переменных нагрузках, повышая общую надёжность узла.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
17-062
Ротационное соединение с односторонним проходом — эффективное решение для низкоскоростных систем. Применяется для подачи воздуха, работы с гидравлическими жидкостями и транспортировки тормозной жидкости.
Ключевые особенности конструкции:
- Самонесущий вращающийся фитинг. Обеспечивает удобный и быстрый монтаж без необходимости установки дополнительных опорных элементов — соединение легко интегрируется в систему без доработки узла крепления.
- Продуманный подбор материалов. Алюминиевый корпус отличается небольшим весом и высокой коррозионной стойкостью, а никелированный стальной ротор придаёт конструкции необходимую жёсткость, прочность и дополнительную защиту от воздействия рабочих сред.
- Специальный подшипник. Гарантирует плавное и стабильное вращение, сохраняет рабочие характеристики при продолжительной эксплуатации и переменных нагрузках — это существенно повышает надёжность и срок службы соединения.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие среды
Соединение рассчитано на работу со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Соединение ротора: 37‑градусный правый резьбовой фитинг SAE.
Соединение подачи: трубный фитинг 1/4″–18 NPT.
Параметры для воздуха:
- максимальный расход: 1132 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное вакуумное давление (разрежение): −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.
