Низкоскоростные многоканальные соединения для воздуха серии 1890
Ротационные соединения Deublin
Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.

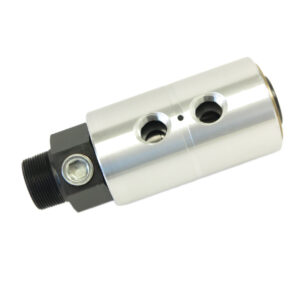

1890-500
Конструкция Duoflow — продуманное решение для низкоскоростных пневматических и гидравлических систем, сочетающее надёжность, удобство монтажа и длительный срок службы.
Особенности конструкции и их преимущества:
- Самонесущий вращающийся фитинг. Не требует установки дополнительных опорных элементов — это упрощает монтаж и позволяет надёжно закрепить узел в системе без усложнения общей компоновки.
- Композитный подшипник. Обеспечивает плавное и стабильное вращение, отличается высокой износостойкостью и сохраняет рабочие характеристики даже при продолжительной эксплуатации и переменных нагрузках.
- Вентиляционные отверстия между каналами. Позволяют выравнивать давление между контурами, снижая нагрузку на уплотнительные элементы и повышая общую надёжность соединения.
- Специальные уплотнения. Разработаны для обеспечения максимальной герметичности: устойчивы к перепадам давления, интенсивным рабочим циклам и сохраняют эксплуатационные свойства в сложных условиях.
- Закалённая уплотнительная поверхность. Обладает повышенной стойкостью к истиранию и механическим воздействиям — за счёт этого существенно увеличивается ресурс изделия.
- Оптимальное сочетание материалов. Алюминиевый корпус обеспечивает лёгкость конструкции и устойчивость к коррозии, а стальной ротор придаёт узлу необходимую жёсткость, прочность и долговечность.
- Расширенные возможности конфигурации. Для решения сложных технологических задач доступна трёхканальная тандемная модель — она позволяет организовать подачу нескольких рабочих сред по независимым каналам в рамках единой системы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

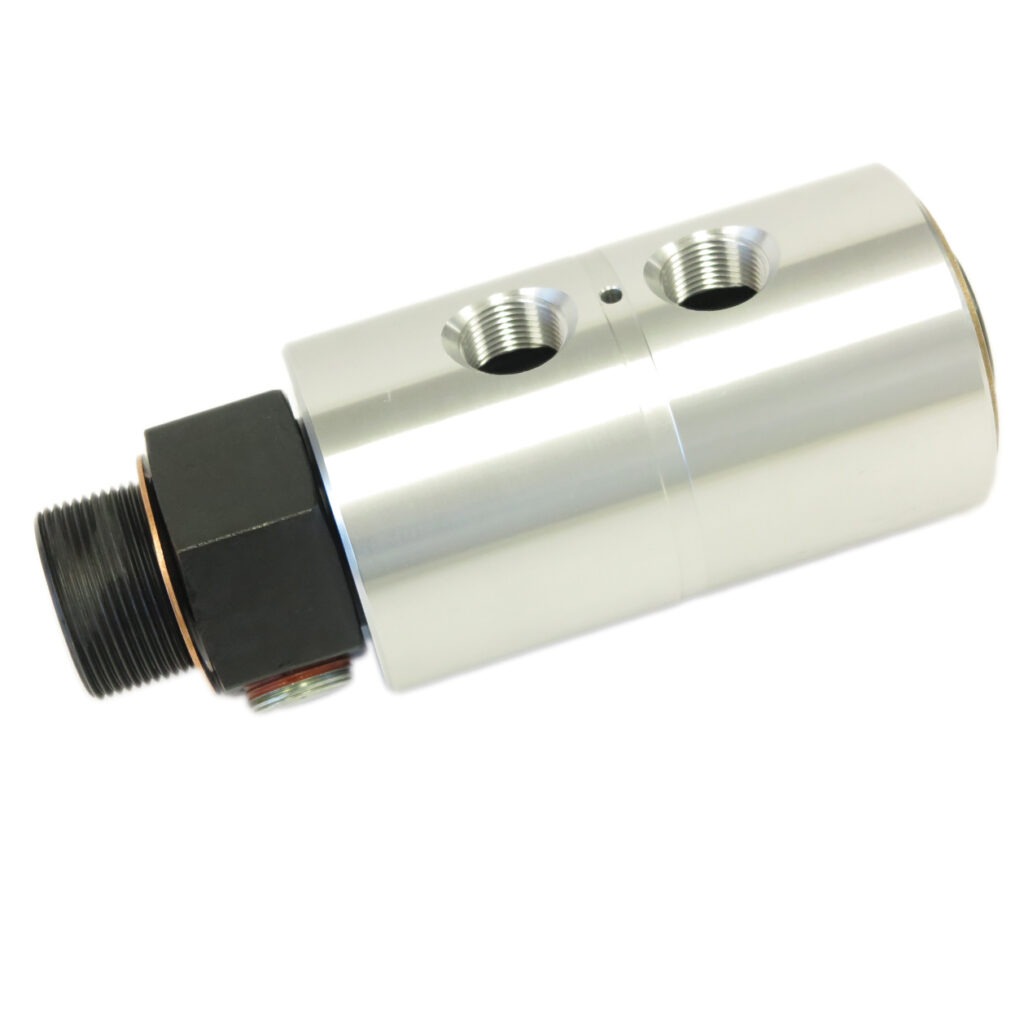

1890-560
Конструкция Duoflow — эффективное и надёжное решение для низкоскоростных пневматических и гидравлических систем.
Преимущества конструктивных решений:
- Самонесущий вращающийся фитинг. Позволяет монтировать соединение без дополнительных опорных элементов — это сокращает время установки и упрощает интеграцию в существующую систему.
- Композитный подшипник. Гарантирует плавное вращение и отличается повышенной износостойкостью: сохраняет рабочие параметры даже при длительной эксплуатации и нестабильных нагрузках.
- Вентиляционные отверстия между каналами. Обеспечивают выравнивание давления между контурами, снижая пиковые нагрузки на уплотнения и повышая стабильность работы соединения.
- Специальные уплотнения. Разработаны с учётом жёстких эксплуатационных требований: обеспечивают герметичность при перепадах давления и интенсивных рабочих циклах.
- Закалённая уплотнительная поверхность. Имеет повышенную стойкость к истиранию и механическим воздействиям — это напрямую увеличивает срок службы узла.
- Прочные и сбалансированные материалы. Алюминиевый корпус сочетает малый вес и коррозионную стойкость, а стальной ротор придаёт конструкции необходимую жёсткость и устойчивость к высоким нагрузкам.
- Гибкая конфигурация. Для сложных технологических схем доступна трёхканальная тандемная модель — она позволяет организовать подачу нескольких рабочих сред по независимым каналам без потери герметичности и точности работы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1890-510
Конструкция Duoflow — надёжное решение для низкоскоростных пневматических и гидравлических систем, разработанное с учётом требований к долговечности и удобству эксплуатации.
Ключевые конструктивные особенности:
- Самонесущий вращающийся фитинг. Исключает необходимость в дополнительных опорных элементах — это упрощает монтаж и позволяет быстро интегрировать соединение в систему без доработки узла крепления.
- Композитный подшипник. Обеспечивает плавное вращение и устойчив к износу: сохраняет рабочие характеристики даже при продолжительной эксплуатации и колебаниях нагрузки.
- Вентиляционные отверстия между каналами. Способствуют выравниванию давления в смежных контурах, снижая риск перегрузки уплотнений и повышая общую стабильность работы соединения.
- Специальные уплотнения. Гарантируют герметичность узла и рассчитаны на работу в условиях перепадов давления и частых циклов включения‑выключения.
- Закалённая уплотнительная поверхность. Отличается повышенной стойкостью к истиранию и механическим воздействиям — это существенно продлевает срок службы соединения.
- Оптимальное сочетание материалов. Алюминиевый корпус обеспечивает лёгкость и коррозионную стойкость конструкции, а стальной ротор придаёт узлу необходимую жёсткость, прочность и устойчивость к эксплуатационным нагрузкам.
- Расширенные варианты исполнения. Для сложных технологических задач доступна трёхканальная тандемная модель — она позволяет организовать подачу нескольких рабочих сред по независимым каналам, сохраняя герметичность и точность работы системы.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Технические параметры
Соединение ротора: 1‑1/2″–11,5 NPT RH.
Соединение подачи: 3/4″–14 NPT.
Параметры для воздуха:
- максимальный расход: 8497 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальный расход: 204 л/мин;
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
1890-570
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Технические параметры
Соединение ротора: G 1‑1/2″–11.
Подключение подачи: 3/4″–14 NPT.
Параметры для воздуха:
- максимальный расход: 8497 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальный расход: 204 л/мин;
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
