Низкоскоростные многоканальные соединения для воздуха серии 1790
Ротационные соединения Deublin
Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.
1790-001-101
Конструкция Duoflow — эффективное и надёжное решение для низкоскоростных пневматических и гидравлических систем.
Преимущества конструкции:
- Самонесущий вращающийся фитинг. Обеспечивает устойчивую работу узла без необходимости в дополнительных крепёжных или опорных элементах, существенно упрощая монтаж и последующее обслуживание.
- Композитный подшипник. Отличается высокой износостойкостью и обеспечивает плавное, стабильное вращение даже при продолжительной эксплуатации и переменных нагрузках.
- Вентиляционные отверстия между каналами. Позволяют выравнивать давление между контурами, снижая риск перегрузки уплотнений и повышая общую безопасность и надёжность соединения.
- Специальные уплотнения. Разработаны для обеспечения максимальной герметичности — сохраняют свои свойства при значительных перепадах давления и интенсивных рабочих циклах.
- Закалённая уплотнительная поверхность. Обладает повышенной стойкостью к истиранию и механическим воздействиям, что заметно увеличивает срок службы изделия.
- Прочные и сбалансированные материалы. Алюминиевый корпус гарантирует лёгкость и коррозионную стойкость конструкции, а стальной ротор придаёт узлу необходимую жёсткость, прочность и долговечность.
- Гибкая конфигурация. Для сложных технологических схем доступна трёхканальная тандемная модель — она позволяет организовать одновременную подачу нескольких рабочих сред по независимым контурам.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие среды
Соединение предназначено для работы со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Подключение ротора: 1‑1/4″–11,5 NPT.
Подключение к источнику подачи: 1/2″–14 NPT.
Параметры для воздуха:
- максимальный расход: 4247 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное вакуумное давление: −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.
1790-001-112
Конструкция Duoflow — надёжное решение для низкоскоростных пневматических и гидравлических систем.
Ключевые особенности и преимущества:
- Самонесущий вращающийся фитинг. Не требует дополнительных опорных элементов — это упрощает монтаж и обеспечивает стабильную работу узла даже при вибрациях и динамических нагрузках.
- Композитный подшипник. Отличается повышенной износостойкостью и обеспечивает плавное, равномерное вращение в течение всего срока эксплуатации.
- Вентиляционные отверстия между каналами. Позволяют выравнивать давление между контурами, снижая нагрузку на уплотнения и повышая общую надёжность соединения.
- Специальные уплотнения. Гарантируют герметичность узла и сохраняют рабочие характеристики при перепадах давления и интенсивных эксплуатационных циклах.
- Закалённая уплотнительная поверхность. Обладает высокой стойкостью к истиранию и механическим воздействиям — за счёт этого существенно увеличивается ресурс изделия.
- Прочные материалы конструкции. Алюминиевый корпус сочетает лёгкость и коррозионную стойкость, а стальной ротор придаёт узлу необходимую жёсткость, прочность и долговечность.
- Гибкая конфигурация. Для сложных технологических задач доступна трёхканальная тандемная модель — она позволяет организовать подачу нескольких рабочих сред по независимым контурам.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие среды
Соединение рассчитано на работу со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Соединение ротора: G 1‑1/4″–11 RH.
Подключение подачи: 1/2″–14 NPT.
Параметры для воздуха:
- максимальный расход: 4247 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное разрежение (вакуумное давление): −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.

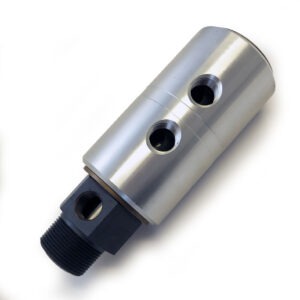

1790-001-113
Конструкция Duoflow — оптимальное решение для низкоскоростных пневматических и гидравлических систем.
Преимущества конструкции:
- Самонесущий вращающийся фитинг. Позволяет обойтись без дополнительных опорных элементов, упрощает монтаж и гарантирует устойчивое положение узла в системе даже при вибрациях и переменных нагрузках.
- Композитный подшипник. Обеспечивает плавное вращение и отличается повышенной износостойкостью — это особенно важно при длительной эксплуатации в сложных условиях.
- Вентиляционные отверстия между каналами. Эффективно выравнивают давление между контурами, снижая нагрузку на уплотнительные элементы и повышая надёжность соединения.
- Специальные уплотнения. Разработаны для максимальной герметичности: сохраняют рабочие характеристики при перепадах давления и интенсивных эксплуатационных циклах.
- Закалённая уплотнительная поверхность. Обладает высокой стойкостью к истиранию и механическим воздействиям, что существенно продлевает срок службы изделия.
- Прочные и сбалансированные материалы. Алюминиевый корпус сочетает лёгкость и коррозионную стойкость, а стальной ротор придаёт узлу необходимую жёсткость, прочность и долговечность.
- Гибкая конфигурация. Для сложных технологических схем доступна трёхканальная тандемная модель — она позволяет организовать одновременную подачу нескольких рабочих сред по независимым контурам.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

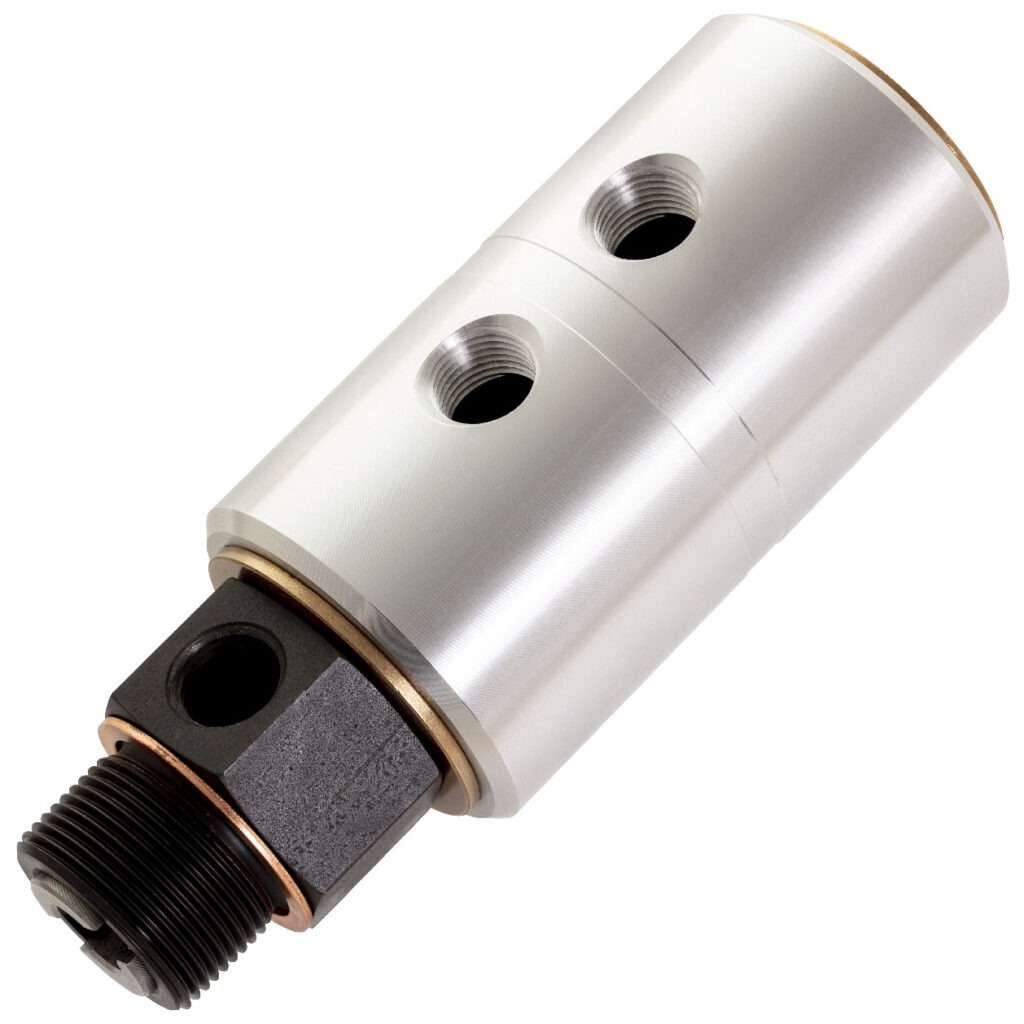

1790-001-114
Конструкция Duoflow — эффективное решение для низкоскоростных пневматических и гидравлических систем.
Ключевые элементы конструкции и их преимущества:
- Самонесущий вращающийся фитинг. Упрощает монтаж за счёт отсутствия необходимости в дополнительных опорных элементах; обеспечивает надёжную фиксацию и стабильную работу узла даже при вибрациях и динамических нагрузках.
- Композитный подшипник. Отличается высокой износостойкостью, обеспечивает плавное и равномерное вращение, сохраняет рабочие характеристики при длительной эксплуатации.
- Вентиляционные отверстия между каналами. Позволяют выравнивать давление между контурами, снижая нагрузку на уплотнительные элементы и повышая общую надёжность соединения.
- Специальные уплотнения. Гарантируют герметичность узла и устойчивы к перепадам давления и интенсивным рабочим циклам.
- Закалённая уплотнительная поверхность. Обладает повышенной стойкостью к истиранию и механическим воздействиям, что значительно продлевает срок службы изделия.
- Прочные материалы исполнения. Алюминиевый корпус сочетает лёгкость и коррозионную стойкость, стальной ротор придаёт узлу необходимую жёсткость, прочность и долговечность.
- Гибкая конфигурация. Для сложных технологических схем доступна трёхканальная тандемная модель — она позволяет организовать одновременную подачу нескольких рабочих сред по независимым каналам.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
