Низкоскоростные многоканальные соединения для воздуха серии 1690
Ротационные соединения Deublin
Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.
Воздушный поворотный соединитель Deu-plex имеет два канала диаметром 1/4 дюйма для низкоскоростных систем.
1690-000-102
Конструкция Duoflow — надёжное решение для низкоскоростных пневматических и гидравлических систем.
Ключевые особенности изделия:
- самонесущий вращающийся фитинг — обеспечивает устойчивость узла и упрощает монтаж;
- композитный подшипник — отличается повышенной износостойкостью и гарантирует плавную работу соединения;
- вентиляционные отверстия между каналами — способствуют эффективному отводу излишков давления и повышают безопасность эксплуатации;
- специальные уплотнения — обеспечивают высокую герметичность и долговечность узла;
- закалённая уплотнительная поверхность — устойчива к износу и механическим воздействиям, что существенно продлевает срок службы изделия;
- прочные материалы исполнения — алюминиевый корпус сочетает лёгкость и надёжность, стальной ротор обеспечивает высокую механическую прочность;
- опция расширенной конфигурации — доступна трёхканальная тандемная модель для более сложных схем подачи сред.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие среды
Соединение совместимо со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Соединение ротора: 1″–11,5 NPT RH.
Подключение подачи: 1/4″–18 NPT.
Параметры для воздуха:
- максимальный расход: 1132 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное вакуумное давление: −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.
1690-000-105
Конструкция Duoflow — эффективное решение для низкоскоростных пневматических и гидравлических систем.
Преимущества конструкции:
- самонесущий вращающийся фитинг — обеспечивает надёжную фиксацию и упрощает установку в системе;
- композитный подшипник — отличается высокой износостойкостью и обеспечивает плавное вращение даже при продолжительной эксплуатации;
- вентиляционные отверстия между каналами — позволяют выравнивать давление и предотвращать избыточную нагрузку на уплотнительные элементы;
- специальные уплотнения — гарантируют герметичность соединения и устойчивость к рабочим нагрузкам;
- закалённая уплотнительная поверхность — повышает стойкость узла к износу и продлевает срок его службы;
- прочные материалы — алюминиевый корпус обеспечивает лёгкость конструкции, а стальной ротор — необходимую механическую прочность и долговечность;
- расширенные возможности комплектации — для сложных технологических схем доступна трёхканальная тандемная модель.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие среды
Соединение рассчитано на работу со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Соединение ротора: G 1″–11 RH.
Соединение подачи: 1/4″–18 NPT.
Параметры для воздуха:
- максимальный расход: 1132 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное вакуумное давление: −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.

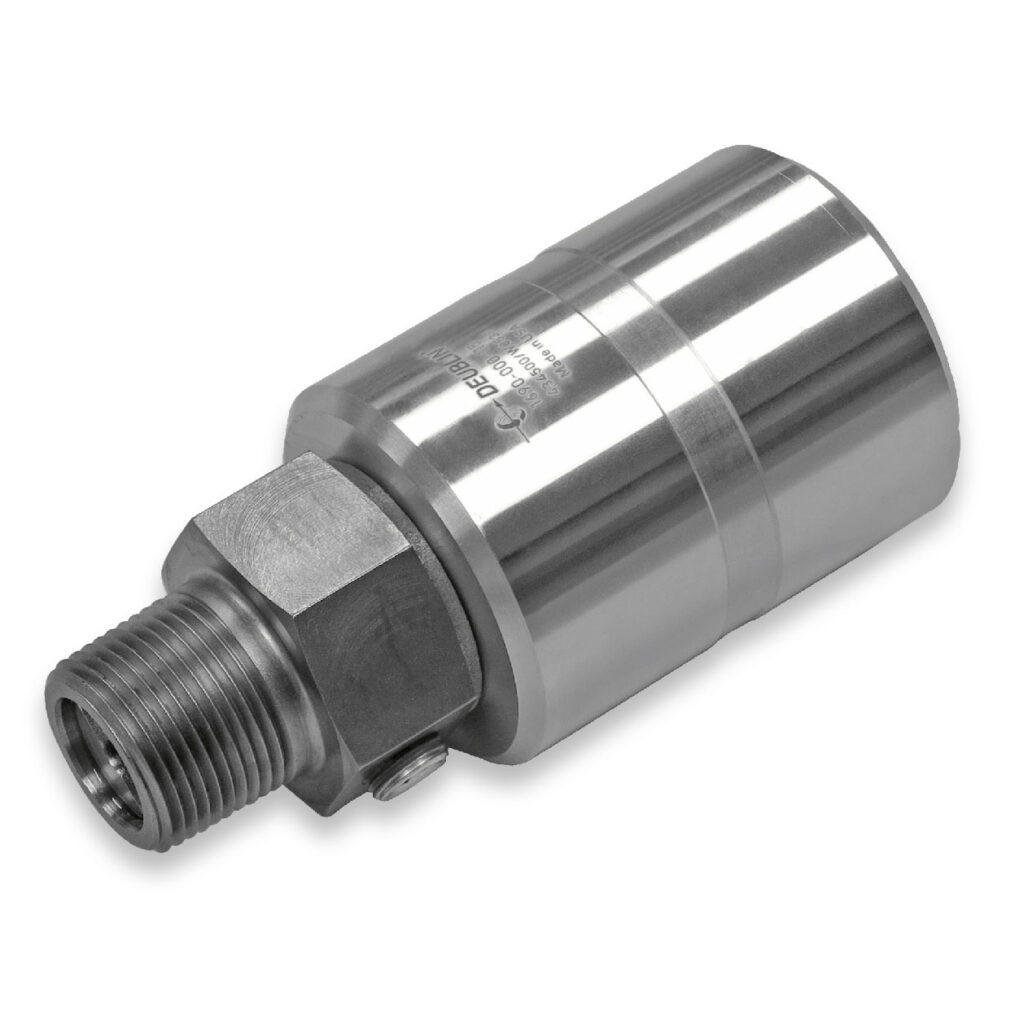

1690-000-115
Конструкция Duoflow — оптимальное решение для низкоскоростных пневматических и гидравлических систем.
Особенности и преимущества:
- самонесущий вращающийся фитинг — обеспечивает устойчивость узла, не требует дополнительной фиксации и упрощает монтаж;
- композитный подшипник — отличается повышенной износостойкостью, гарантирует плавное вращение и стабильную работу в течение длительного срока эксплуатации;
- вентиляционные отверстия между каналами — позволяют эффективно выравнивать давление, снижая нагрузку на элементы соединения и повышая безопасность системы;
- специальные уплотнения — обеспечивают надёжную герметичность даже при интенсивных рабочих нагрузках;
- закалённая уплотнительная поверхность — устойчива к износу и механическим воздействиям, что существенно увеличивает ресурс изделия;
- прочные материалы конструкции — алюминиевый корпус сочетает лёгкость и коррозионную стойкость, стальной ротор придаёт узлу необходимую жёсткость и долговечность;
- расширенная конфигурация — для сложных технологических задач доступна трёхканальная тандемная модель, позволяющая реализовать более гибкие схемы подачи сред.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

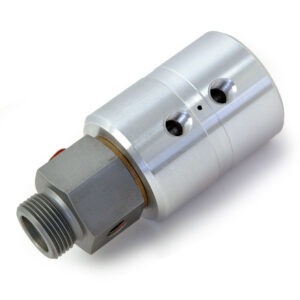

1690-000-168
Конструкция Duoflow — надёжное решение для низкоскоростных пневматических и гидравлических систем.
Ключевые преимущества конструкции:
- самонесущий вращающийся фитинг — упрощает монтаж, не нуждается в дополнительной опоре и обеспечивает стабильную работу узла;
- композитный подшипник — отличается высокой износостойкостью и обеспечивает плавное, равномерное вращение в течение всего срока службы;
- вентиляционные отверстия между каналами — эффективно выравнивают давление, снижая риск перегрузки уплотнений и повышая безопасность эксплуатации;
- специальные уплотнения — гарантируют герметичность соединения даже при значительных рабочих нагрузках;
- закалённая уплотнительная поверхность — устойчива к истиранию и механическим воздействиям, что заметно продлевает ресурс изделия;
- прочные материалы исполнения — алюминиевый корпус сочетает лёгкость и стойкость к коррозии, стальной ротор обеспечивает необходимую жёсткость и надёжность узла;
- расширенные возможности конфигурации — для сложных схем подачи сред доступна модель с тремя каналами.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1690-000-170
Конструкция Duoflow — эффективное решение для низкоскоростных пневматических и гидравлических систем.
Преимущества модели:
- самонесущий вращающийся фитинг — не требует дополнительных опорных элементов, упрощает монтаж и обеспечивает устойчивое положение узла в системе;
- композитный подшипник — отличается повышенной износостойкостью, обеспечивает плавное вращение и стабильную работу даже при длительной эксплуатации;
- вентиляционные отверстия между каналами — позволяют выравнивать давление между контурами, снижая нагрузку на уплотнения и повышая надёжность соединения;
- специальные уплотнения — гарантируют герметичность узла и устойчивость к рабочим нагрузкам в разных режимах;
- закалённая уплотнительная поверхность — устойчива к истиранию и механическим воздействиям, что существенно увеличивает срок службы изделия;
- прочные материалы конструкции — алюминиевый корпус сочетает лёгкость и коррозионную стойкость, стальной ротор придаёт узлу необходимую жёсткость и долговечность;
- расширенная конфигурация — для сложных технологических схем доступна трёхканальная тандемная модель, которая позволяет организовать подачу нескольких сред одновременно.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие среды
Соединение совместимо со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Подсоединение к ротору: G 1″–11.
Подсоединение к питанию: 1/4″–18 NPT.
Параметры для воздуха:
- максимальный расход: 1132 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное вакуумное давление: −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.
1690-000-184
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие среды
Устройство рассчитано на работу со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Технические параметры
Соединение ротора: 1″–11,5 NPT RH.
Соединение подачи: 1/4″–18 NPT.
Параметры для воздуха:
- максимальный расход: 1132 л/мин;
- максимальное давление: 10 бар;
- максимальная температура: 121 °C.
Параметры для гидравлического масла:
- максимальное давление: 207 бар;
- максимальная температура: 121 °C.
Параметры для вакуума:
- максимальное вакуумное давление: −0,95 бар;
- максимальная температура при работе в вакууме: 121 °C.
