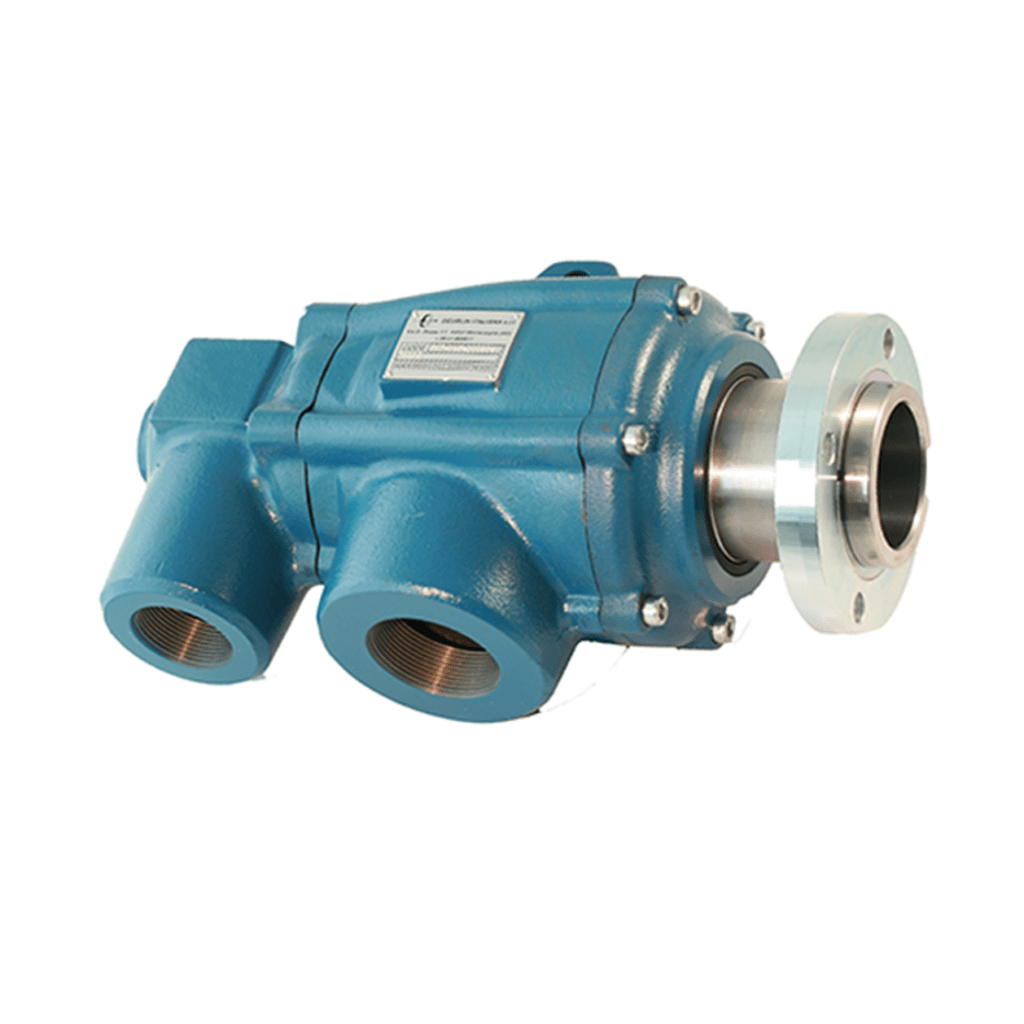

Напорные соединения серии H
Ротационные соединения Deublin
Серия H — это самонесущие поворотные соединения, специально разработанные для применения в бумажной, пластмассовой и текстильной промышленности. Прочная и продуманная конструкция устройств обеспечивает надёжную работу в условиях интенсивных производственных циклов и позволяет эффективно решать технологические задачи даже при сложных режимах эксплуатации.
Особенностью серии является конструкция с двумя потоками — она даёт возможность гибко организовать подачу рабочих сред и оптимизировать технологические процессы. Для удобства контроля в состав конструкции включены два смотровых стекла: они позволяют визуально отслеживать поток конденсата и своевременно реагировать на изменения в работе системы. Это особенно важно для поддержания стабильных параметров процесса и предупреждения возможных сбоев.
Дополнительно в конструкции предусмотрен индикатор износа уплотнения. Он помогает контролировать состояние уплотнительного узла и планировать техническое обслуживание заблаговременно — до появления критических дефектов. Такой подход снижает риск внезапных отказов, минимизирует простои оборудования и способствует более эффективному планированию сервисных работ.
Благодаря сочетанию продуманной конструкции, удобных средств контроля и высокой эксплуатационной надёжности поворотные соединения серии H становятся оптимальным решением для предприятий, где важны стабильность технологических процессов и удобство обслуживания оборудования.
H57-151-250702
Модель H57‑151‑250702 — это высоконадёжное поворотное соединение, разработанное для эксплуатации в тяжёлых условиях промышленных производств. Конструкция предусматривает два варианта потока — моноток и двойной поток, — что позволяет гибко адаптировать устройство под специфику технологических процессов.
Ключевой элемент конструкции — самоподдерживающийся поворотный штуцер. Он обеспечивает стабильную работу узла и снижает нагрузку на сопрягаемые элементы системы, повышая общую надёжность соединения.
Особого внимания заслуживает выпуклое уплотнительное кольцо: его форма и материал позволяют эффективно противостоять механическим и термическим ударам. Благодаря этому уплотнение дольше сохраняет герметичность даже при резких перепадах температуры и давления — а значит, снижается риск утечек и увеличивается межсервисный интервал.
Стабильность вращения и долговечность узла обеспечивают два широко расположенных графитовых подшипника. Их размещение позволяет равномерно распределять нагрузки и компенсировать возможные перекосы, гарантируя плавную работу соединения в течение длительного срока.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для удобства эксплуатации торцевая крышка может поставляться с дополнительным смотровым стеклом. Оно даёт возможность визуально контролировать процесс удаления конденсата — это особенно важно в технологических циклах, где наличие влаги в системе критично.
Встроенный индикатор износа уплотнения упрощает организацию профилактического обслуживания: он позволяет своевременно оценить состояние уплотнительного узла и запланировать замену до возникновения нештатных ситуаций. Это помогает избежать незапланированных простоев и поддерживать стабильную работу оборудования.
Модель доступна в нескольких вариантах исполнения ротора — с фланцем или резьбой. Такая вариативность упрощает монтаж и интеграцию устройства в существующие производственные линии.
Прочность и долговечность конструкции обеспечены подбором надёжных материалов:
- корпус выполнен из чугуна — это гарантирует высокую жёсткость и устойчивость к вибрациям;
- ротор изготовлен из нержавеющей стали — такой материал устойчив к коррозии и способен выдерживать воздействие агрессивных сред и высоких температур.
Устройство оптимально подходит для подачи пара и горячего масла в различных отраслях промышленности — в том числе в бумажной, пластмассовой и текстильной, а также в составе бумагоделательных машин с открытым приводом. Надёжная конструкция и продуманные технические решения делают модель H57‑151‑250702 эффективным компонентом для ответственных технологических процессов.
