Муфты с креплением на роторе серии 1114
Ротационные соединения Deublin
Муфты с роторным креплением монтируются непосредственно к обрабатывающему центру посредством резьбового ротора. Такая конструкция существенно упрощает процесс установки — не требуется дополнительное крепёжное оборудование или сложные монтажные операции.
Кроме того, данная схема крепления эффективно компенсирует осевую нагрузку на шпиндель, которая возникает из‑за давления охлаждающей жидкости. Это снижает механические напряжения в узле, способствует стабильной работе оборудования и помогает продлить срок службы шпиндельного узла.
1114-010-165
Модель 1114‑010‑165 оснащена единым каналом, совместимым с охлаждающей жидкостью, сухим воздухом и MQL. Такая многофункциональность позволяет эффективно применять устройство в разных технологических процессах — от классического охлаждения до подачи сжатого воздуха, гибко адаптируя оборудование под требования конкретного производственного участка.
Ключевое технологическое преимущество модели — запатентованная технология AutoSense™. Она автоматически переключается между закрытыми уплотнениями и режимом контролируемой утечки в зависимости от типа рабочей среды. Это обеспечивает оптимальную герметичность и надёжность работы в каждом режиме, минимизируя риски утечек и преждевременного износа компонентов.
Конструкция с полным потоком не создаёт препятствий для движения среды — стружка и другие механические загрязнения свободно проходят через систему, не скапливаясь внутри. Благодаря этому устройство стабильно функционирует даже в условиях интенсивной металлообработки и высокой степени загрязнённости рабочей зоны.
Удобство монтажа достигается за счёт ротора с резьбовым соединением: установка выполняется быстро и без применения специализированного инструмента. Это сокращает время наладки оборудования и минимизирует простои на производстве.
В конструкции применены двойные радиально‑упорные шарикоподшипники — они рассчитаны на восприятие комбинированных нагрузок (радиальных и осевых) и обеспечивают плавную, устойчивую работу узла даже при высоких скоростях вращения и значительных динамических воздействиях.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для стабильной и безопасной эксплуатации необходимо соблюдать рекомендуемые пределы по давлению и скорости. Следование этим параметрам гарантирует надёжную работу оборудования в промышленных условиях и способствует продлению срока его службы.
Рабочая среда
Устройство совместимо со следующими рабочими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: 5/8″‑18 UNF LH.
- Соединение подачи: 3/8″‑18 NPT.
Характеристики для воздуха
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 82 л/мин.
- Максимальное давление: 103,4 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
1114-011-165
Модель 1114‑011‑165 оснащена единым каналом, совместимым с охлаждающей жидкостью, сухим воздухом и MQL. Такая многофункциональность даёт возможность эффективно применять устройство в различных технологических процессах — от классического охлаждения до подачи сжатого воздуха, адаптируя оборудование под специфику конкретного производственного участка.
Ключевое технологическое преимущество модели — запатентованная технология AutoSense™. Она автоматически переключается между закрытыми уплотнениями и режимом контролируемой утечки в зависимости от типа рабочей среды. Это позволяет обеспечить оптимальную герметичность и стабильную работу в каждом режиме, а также минимизировать риски преждевременного износа компонентов и нештатных утечек.
Конструкция с полным потоком не создаёт барьеров для движения среды: стружка и другие механические загрязнения свободно проходят через систему, не скапливаясь внутри. Благодаря этому устройство сохраняет стабильную производительность даже в условиях интенсивной металлообработки и высокой степени загрязнённости рабочей зоны.
Удобство монтажа обеспечивается за счёт ротора с резьбовым соединением: установка выполняется быстро и без применения специализированного инструмента. Это сокращает время наладки оборудования и минимизирует простои на производстве.
В конструкции применены двойные радиально‑упорные шарикоподшипники — они рассчитаны на восприятие комбинированных нагрузок (радиальных и осевых) и обеспечивают плавную, устойчивую работу узла даже при высоких скоростях вращения и значительных динамических воздействиях.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие параметры
Для стабильной и безопасной эксплуатации необходимо соблюдать рекомендуемые пределы по давлению и скорости. Следование этим параметрам гарантирует надёжную работу оборудования в промышленных условиях и способствует продлению срока его службы.
Рабочая среда
Устройство совместимо со следующими рабочими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: 5/8″‑18 UNF LH.
- Подключение подачи: 3/8″‑18 NPT.
Характеристики для воздуха
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 82 л/мин.
- Максимальное давление: 103,4 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.

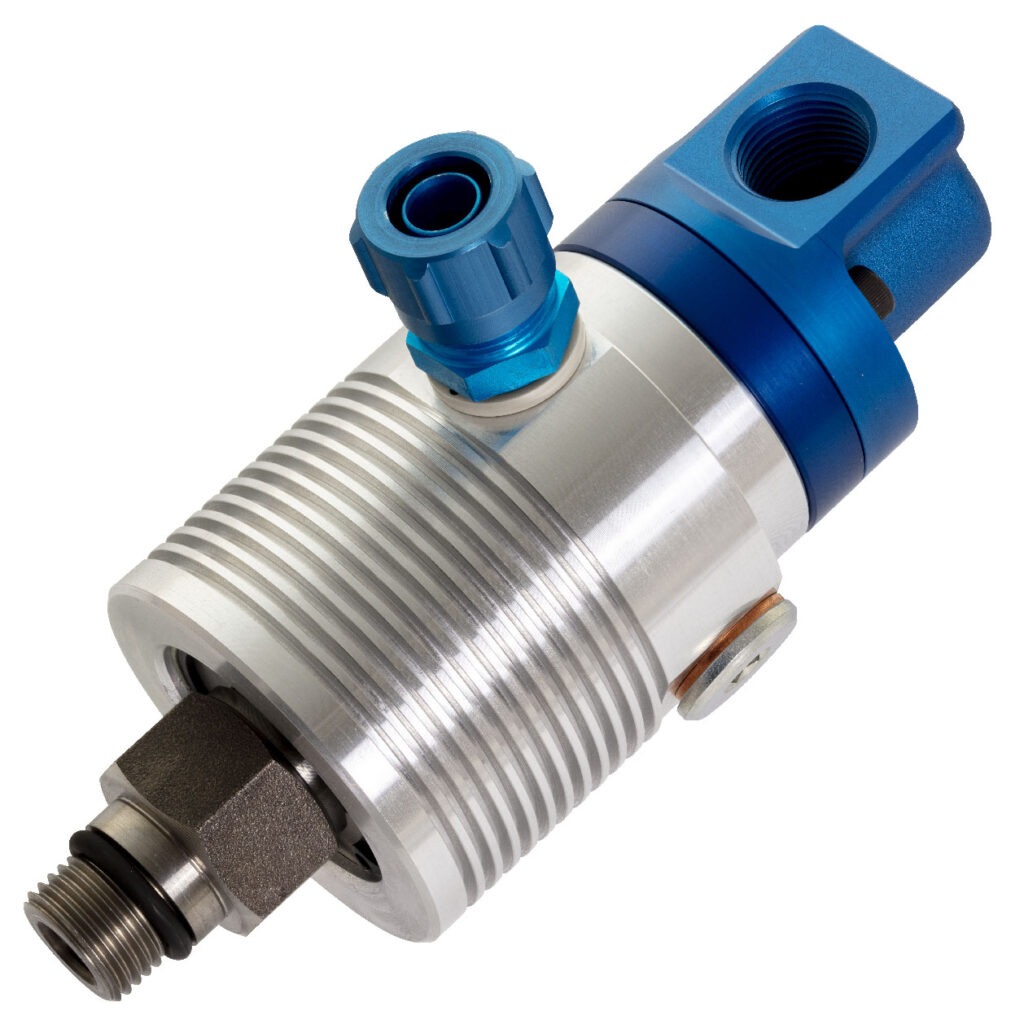

1114-020-188
Для стабильной и безопасной эксплуатации оборудования важно соблюдать рекомендуемые пределы по давлению и скорости. Соблюдение этих параметров обеспечивает надёжную работу устройства в промышленных условиях и способствует увеличению его срока службы.
Рабочая среда
Устройство рассчитано на работу со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры подключений
- Подключение ротора: M16×1,5 LH (левая резьба).
- Подключение подачи: G 3/8″‑19.
Характеристики для воздуха
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 82 л/мин.
- Максимальное давление: 103,4 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1114-020-192
Модель 1114‑020‑192 оснащена единым каналом, совместимым с охлаждающей жидкостью, сухим воздухом и MQL. Такая универсальность позволяет эффективно применять устройство в различных технологических процессах — от традиционного охлаждения до подачи сжатого воздуха, гибко адаптируя оборудование под требования конкретного производственного участка.
Ключевое технологическое преимущество модели — запатентованная технология AutoSense™. Она автоматически переключается между закрытыми уплотнениями и режимом контролируемой утечки в зависимости от типа рабочей среды. Это обеспечивает оптимальную герметичность в каждом режиме, снижает риски нештатных утечек и способствует увеличению ресурса уплотнений.
Конструкция с полным потоком не создаёт препятствий для движения среды: стружка и другие механические загрязнения свободно проходят через систему, не скапливаясь внутри. Благодаря этому устройство стабильно функционирует даже в условиях интенсивной металлообработки и высокой степени загрязнённости рабочей зоны.
Удобство монтажа достигается за счёт ротора с резьбовым соединением: установка выполняется быстро и без применения специализированного инструмента. Это сокращает время наладки оборудования и минимизирует простои на производстве.
В конструкции применены двойные радиально‑упорные шарикоподшипники — они рассчитаны на восприятие комбинированных нагрузок (радиальных и осевых) и обеспечивают плавную, устойчивую работу узла даже при высоких скоростях вращения и значительных динамических воздействиях.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для стабильной и безопасной эксплуатации необходимо соблюдать рекомендуемые пределы по давлению и скорости. Следование этим параметрам гарантирует надёжную работу оборудования в промышленных условиях и способствует продлению срока его службы.
Рабочая среда
Устройство совместимо со следующими рабочими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры подключений
- Подключение ротора: M16×1,5 LH (левая резьба).
- Подключение подачи: G 3/8″‑19.
Характеристики для воздуха
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 82 л/мин.
- Максимальное давление: 103,4 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.

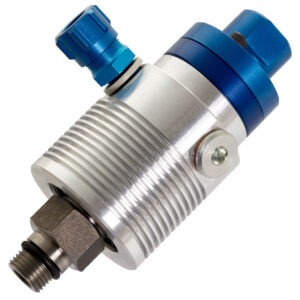

1114-021-188
Для надёжной и безопасной эксплуатации оборудования необходимо соблюдать рекомендуемые пределы по давлению и частоте вращения. Соблюдение этих параметров гарантирует стабильную работу устройства в промышленных условиях и способствует увеличению его срока службы.
Рабочая среда
Устройство рассчитано на работу со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры подключений
- Подключение ротора: M16×1,5 LH (левая резьба).
- Подключение подачи: G 3/8″‑19.
Характеристики для воздуха
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 82 л/мин.
- Максимальное давление: 103,4 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1114-040-188
Модель 1114‑040‑188 оснащена единым каналом, совместимым с охлаждающей жидкостью, сухим воздухом и MQL. Такая универсальность даёт возможность применять устройство в широком спектре технологических процессов — от классического охлаждения до подачи сжатого воздуха, адаптируя оборудование под специфику конкретного производственного участка.
Ключевое технологическое преимущество модели — запатентованная технология AutoSense™. Она автоматически переключается между закрытыми уплотнениями и режимом контролируемой утечки в зависимости от типа рабочей среды. Это позволяет обеспечить оптимальную герметичность для каждой среды, минимизировать риски нештатных утечек и повысить общий ресурс узла.
Конструкция с полным потоком не формирует барьеров для движения среды: стружка и другие механические загрязнения свободно проходят через систему, не скапливаясь внутри. Благодаря этому устройство стабильно работает даже в условиях интенсивной металлообработки и высокой степени загрязнённости рабочей зоны.
Удобство монтажа обеспечивается за счёт ротора с резьбовым соединением: установка выполняется быстро и без применения специализированного инструмента. Это сокращает время наладки оборудования и минимизирует простои на производстве.
В конструкции применены двойные радиально‑упорные шарикоподшипники — они рассчитаны на восприятие комбинированных нагрузок (радиальных и осевых) и обеспечивают плавную, устойчивую работу узла даже при высоких скоростях вращения и значительных динамических воздействиях.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для стабильной и безопасной эксплуатации необходимо соблюдать рекомендуемые пределы по давлению и частоте вращения. Следование этим параметрам гарантирует надёжную работу оборудования в промышленных условиях и способствует продлению срока его службы.
Рабочая среда
Устройство совместимо со следующими рабочими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: M16×1,5 LH (левая резьба).
- Соединение подачи: 3/8″‑19 PT.
Характеристики для воздуха
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 82 л/мин.
- Максимальное давление: 103,4 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 938 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
1114-041-188
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

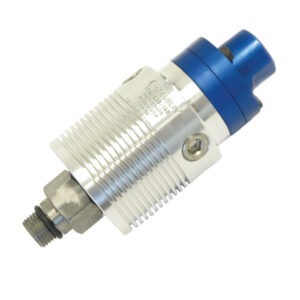

1114-838-188
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
