Муфты с креплением на роторе серии 1005
Ротационные соединения Deublin
Муфты с роторным креплением монтируются непосредственно к обрабатывающему центру посредством резьбового ротора. Такая конструкция существенно упрощает процесс установки — не требуется дополнительное крепёжное оборудование или сложные монтажные операции.
Кроме того, данная схема крепления эффективно компенсирует осевую нагрузку на шпиндель, которая возникает из‑за давления охлаждающей жидкости. Это снижает механические напряжения в узле, способствует стабильной работе оборудования и помогает продлить срок службы шпиндельного узла.

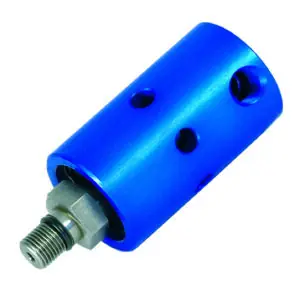

1005-402-401
Рабочие параметры
Устройство рассчитано на эксплуатацию в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную, надёжную и безопасную работу в производственных условиях.
Рабочая среда
Поддерживается работа со следующей средой:
- охлаждающая жидкость.
Параметры подключений
- Подключение ротора: M10×1 RH.
- Подключение подачи: 1/8″‑27 NPT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 6,7 л/мин.
- Максимальное давление: 103,4 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

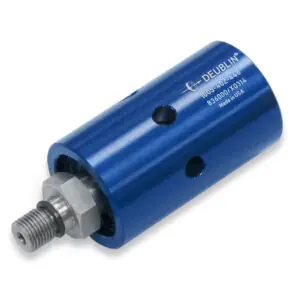

1005-402-448
Рабочие параметры
Устройство предназначено для эксплуатации в рекомендованных пределах по давлению и скорости — это гарантирует стабильную, надёжную и безопасную работу в промышленных условиях.
Рабочая среда
Поддерживается работа со следующей средой:
- охлаждающая жидкость.
Параметры подключений
- Подключение ротора: M10×1 LH (левая резьба).
- Подключение подачи: 1/8″‑27 NPT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 6,7 л/мин.
- Максимальное давление: 103,4 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

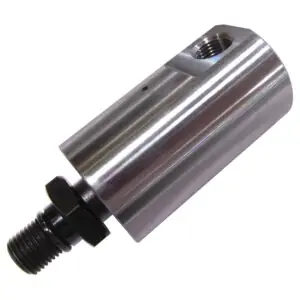

1005-483-330
Рабочие параметры
Устройство рассчитано на эксплуатацию в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную, надёжную и безопасную работу в промышленных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Параметры соединений
- Соединение ротора: M10×1 LH (левая резьба).
- Соединение подачи: G 1/8″‑28.
Характеристики для воздуха
- Максимальный расход: 283 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 121 °C.
Характеристики для гидравлического масла
- Максимальный расход: 6,7 л/мин.
- Максимальное давление: 69 бар.
- Максимальная температура: 121 °C.
Характеристики для вакуума
- Максимальное давление (разрежение): −0,95 бар.
- Максимальная температура: 121 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1005-560-561
Модель 1005‑560‑561 выполнена по однопроходной схеме — это позволяет использовать в качестве рабочей среды либо охлаждающую жидкость, либо MQL. Такая универсальность делает устройство оптимальным решением для разных технологических процессов металлообработки.
Закрытые уплотнения надёжно герметизируют перекачивающие линии и аналогичные системы, минимизируя риск утечек и обеспечивая стабильную подачу рабочей среды в штатном режиме эксплуатации.
Полнопоточная конструкция не создаёт препятствий для потока: стружка и мусор свободно проходят через канал, не скапливаясь внутри системы. Это повышает надёжность устройства в условиях интенсивной эксплуатации и высокого уровня загрязнения рабочей зоны.
Ротор оснащён резьбовым соединением на подшипнике — такая конфигурация существенно упрощает монтаж и сокращает время установки без применения специального инструмента.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для защиты шарикоподшипников реализована лабиринтная система в сочетании с вентиляционными отверстиями. Такое решение эффективно препятствует проникновению загрязнений в подшипниковый узел и одновременно обеспечивает отвод тепла — за счёт этого значительно увеличивается ресурс подшипников.
Сбалансированные механические уплотнения из карбида кремния отличаются высокой износостойкостью и сохраняют герметичность даже в сложных эксплуатационных условиях. Благодаря этому модель демонстрирует длительный срок службы и минимальные требования к техническому обслуживанию.
Корпус выполнен из анодированного алюминия, а ротор — из нержавеющей стали. Такое сочетание материалов обеспечивает высокую коррозионную стойкость, прочность и стабильность характеристик при работе под давлением, в том числе в агрессивных средах и при повышенной влажности.
1005-560-568
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Защита шарикоподшипников реализована за счёт лабиринтной системы в сочетании с вентиляционными отверстиями. Такое решение эффективно блокирует попадание загрязнений в подшипниковый узел и одновременно обеспечивает необходимый теплоотвод. Благодаря этому ресурс подшипников значительно увеличивается, а стабильность работы сохраняется даже при высоких нагрузках.
Сбалансированные механические уплотнения из карбида кремния отличаются повышенной износостойкостью и сохраняют герметичность в сложных эксплуатационных условиях — в том числе при перепадах температуры, давления и при работе с агрессивными средами. Это обеспечивает длительный срок службы устройства и снижает потребность в частом техническом обслуживании.
Корпус выполнен из анодированного алюминия, а ротор — из нержавеющей стали. Такое сочетание материалов гарантирует высокую коррозионную стойкость, механическую прочность и стабильность эксплуатационных характеристик — в том числе в агрессивных средах, при повышенной влажности и значительных перепадах температур.

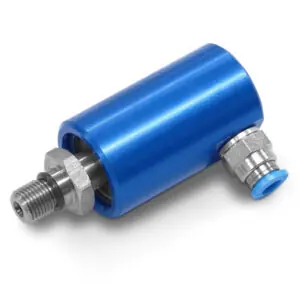

1005-605-454
Рабочие параметры
Устройство предназначено для эксплуатации в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную, надёжную и безопасную работу в промышленных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- воздух;
- гидравлическое масло;
- вакуум.
Параметры соединений
- Соединение ротора: M10×1 RH (правая резьба).
- Соединение подачи: G 1/8″‑28.
Характеристики для воздуха
- Максимальный расход: 283 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 121 °C.
Характеристики для гидравлического масла
- Максимальный расход: 6,7 л/мин.
- Максимальное давление: 69 бар.
- Максимальная температура: 121 °C.
Характеристики для вакуума
- Максимальное давление (разрежение): −0,95 бар.
- Максимальная температура: 121 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
