Многоканальные муфты серии 2602
Ротационные соединения Deublin
Многоходовой клапан Deublin 2620 разработан для перекачивания двух типов сред и оснащён двумя независимыми каналами. Каждый канал укомплектован сбалансированными механическими уплотнениями — это гарантирует стабильную и герметичную работу даже при интенсивной эксплуатации.
Конструкция уплотнений продумана до деталей: она обеспечивает максимальную эффективность функционирования устройства и существенно увеличивает срок его службы. За счёт сбалансированной системы уплотнений снижаются износ компонентов и риск утечек, а эксплуатационные затраты — в том числе на обслуживание и замену узлов — заметно сокращаются.
Двухходовой поворотный соединитель оптимально подходит для применения в ответственных узлах промышленного оборудования. Его рекомендуется использовать:
- в шпинделях станков — для надёжной подачи рабочих сред при высоких скоростях вращения;
- в мембранных патронах — для точного и стабильного управления зажимными механизмами;
- для операций зажима и разжима — где важна чёткая работа каналов и герметичность соединений при динамических нагрузках.
Такая конструкция делает клапан Deublin 2620 надёжным решением для сложных производственных задач, где требуется одновременная работа с двумя средами и высокие стандарты герметичности и долговечности.

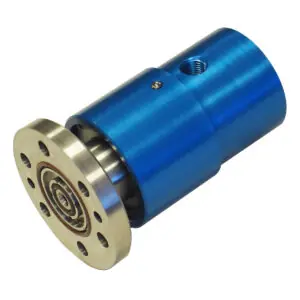

2620-000-157
Для стабильной и безопасной эксплуатации оборудования важно соблюдать рекомендуемые пределы по давлению и скорости. Соблюдение этих параметров обеспечивает надёжную работу устройства в промышленных условиях и способствует увеличению его срока службы.
Рабочая среда
Устройство рассчитано на работу с гидравлическим маслом.
Параметры соединений
- Соединение ротора: 80,985 мм.
- Соединение подачи: 1/4″‑18 NPT.
Характеристики для гидравлического масла
- Максимальный расход: 69 л/мин.
- Максимальное давление: 30 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

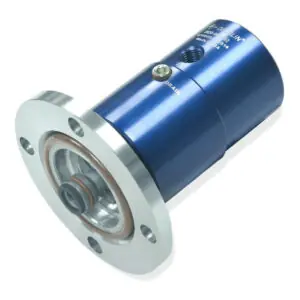

2620-000-252
Для надёжной и безопасной эксплуатации оборудования необходимо соблюдать рекомендуемые пределы по давлению и скорости. Следование этим параметрам гарантирует стабильную работу устройства в промышленных условиях и способствует продлению срока его службы.
Рабочая среда
Устройство предназначено для работы с гидравлическим маслом.
Параметры соединений
- Соединение ротора: 107,95 мм.
- Подключение к источнику питания: 1/4″‑18 NPT.
Характеристики для гидравлического масла
- Максимальный расход: 69 л/мин.
- Максимальное давление: 30 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-001-252
Модель 2620‑001‑252 оснащена двумя независимыми каналами — они оптимально подходят для выполнения операций зажима и разжима. Такая конфигурация позволяет раздельно управлять потоками рабочей среды, обеспечивая чёткую и предсказуемую работу исполнительных механизмов даже в условиях интенсивной эксплуатации.
Ключевое преимущество модели — сбалансированные механические уплотнения для каждого канала. Они гарантируют длительный срок службы узла и поддерживают низкий крутящий момент даже при максимальном рабочем давлении. Это снижает энергозатраты на вращение и уменьшает износ сопрягаемых деталей, повышая общую надёжность системы.
Закрытая система уплотнений обеспечивает высокую герметичность — исключаются утечки рабочей среды и попадание загрязнений внутрь узла. Это особенно важно в производственных условиях, где стабильность параметров гидравлической системы напрямую влияет на точность и безопасность технологических операций.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для стабильной и безопасной эксплуатации необходимо соблюдать рекомендуемые пределы по давлению и скорости. Следование этим параметрам гарантирует надёжную работу оборудования в промышленных условиях и способствует продлению срока его службы.
Рабочая среда
Устройство рассчитано на работу с гидравлическим маслом.
Параметры соединений
- Соединение ротора: 107,95 мм.
- Соединение подачи: 1/4″‑18 NPT.
Характеристики для гидравлического масла
- Максимальный расход: 69 л/мин.
- Максимальное давление: 30 бар.
- Максимальная температура: 71 °C.

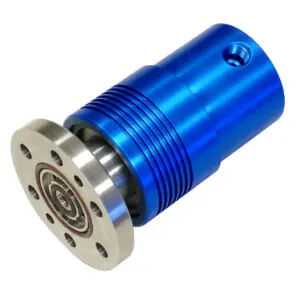

2620-040-157
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

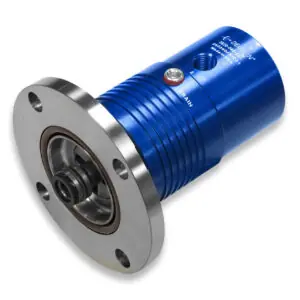

2620-040-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

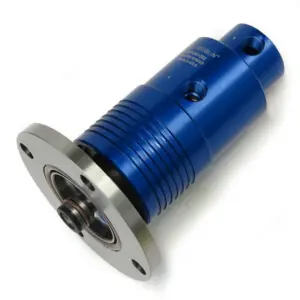

2620-041-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

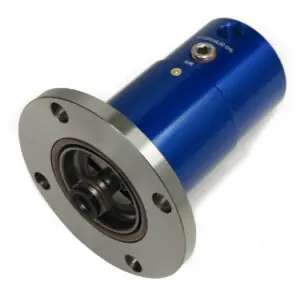

2620-100-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-120-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Плавность и стабильность вращения достигаются благодаря двойным прецизионным шарикоподшипникам. Они рассчитаны на значительные нагрузки и обеспечивают равномерное вращение без рывков и перекосов, сохраняя точность позиционирования даже при существенных динамических воздействиях.
Для увеличения ресурса подшипникового узла предусмотрена система лабиринтных уплотнений. Она эффективно блокирует проникновение пыли, стружки и других загрязнений к подшипникам, при этом не препятствуя отводу тепла. В результате подшипники дольше сохраняют рабочие характеристики, а устройство стабильно функционирует при продолжительных и интенсивных нагрузках.
Варианты монтажа модели совместимы с соединениями Deublin серий 2520 и 1579. Такая унификация упрощает интеграцию устройства в существующие гидравлические системы, сокращает время на проектирование и монтаж, а также расширяет возможности модернизации действующего оборудования.

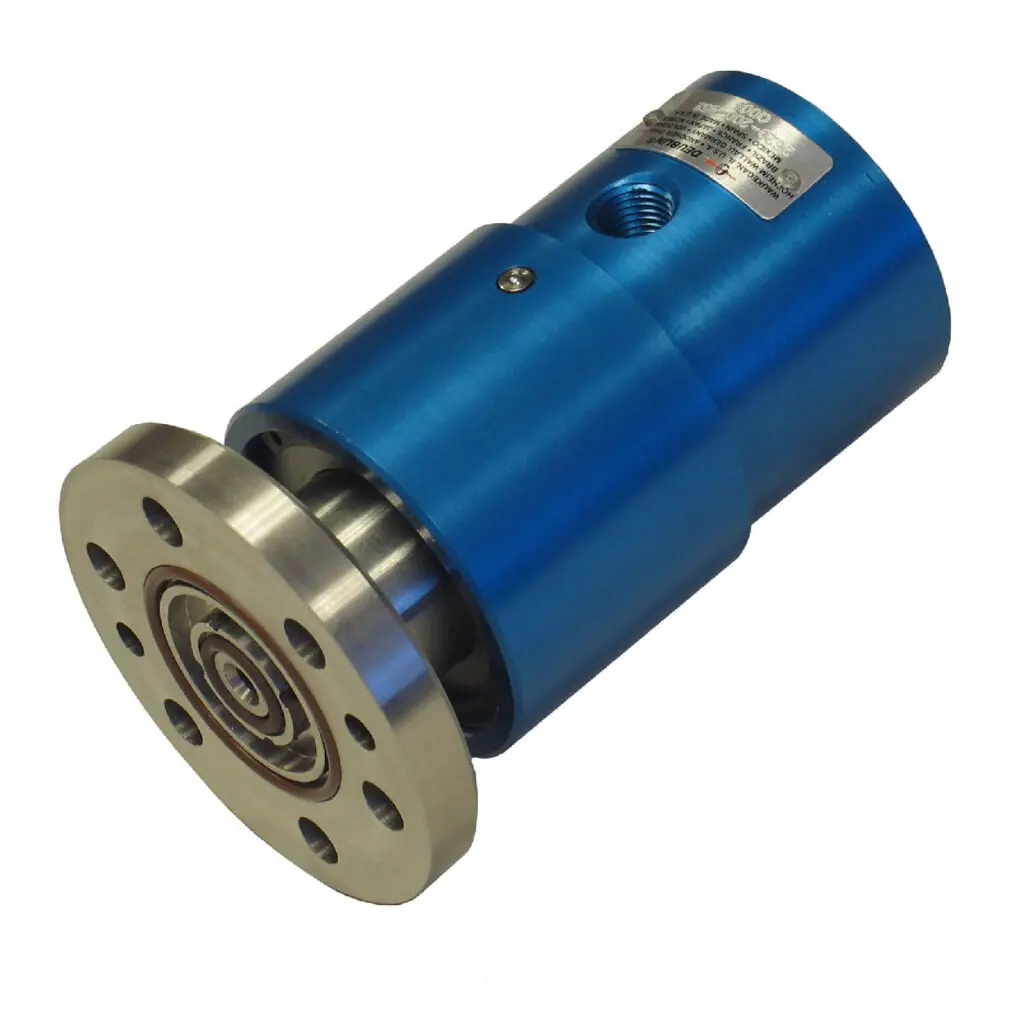

2620-200-157
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

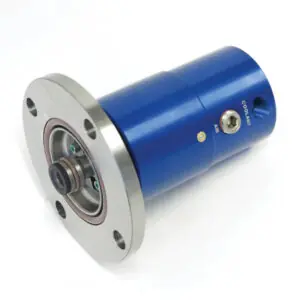

2620-200-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

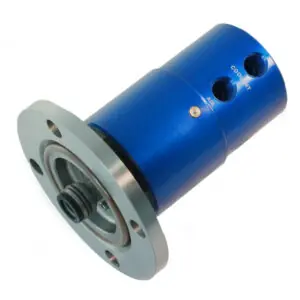

2620-220-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-300-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Для безопасной и стабильной эксплуатации оборудования важно соблюдать рекомендуемые пределы по давлению и скорости. Следование этим параметрам гарантирует надёжную работу устройства в промышленных условиях и способствует увеличению его срока службы.
Рабочая среда
Устройство рассчитано на работу с двумя типами сред:
- воздух;
- гидравлическое масло.
Параметры соединений
- Соединение ротора: 107,95 мм.
- Соединение подачи: 1/4″‑18 NPT.
Характеристики для воздуха
- Максимальный расход: 2100 л/мин.
- Максимальное давление: 6 бар.
- Максимальная температура: 71 °C.
Характеристики для гидравлического масла
- Максимальный расход: 69 л/мин.
- Максимальное давление: 70 бар.
- Максимальная температура: 71 °C.
