Многоканальные муфты серии 1379-1479
Ротационные соединения Deublin
Муфты с роторным креплением монтируются непосредственно к обрабатывающему центру посредством резьбового ротора. Такая конструкция существенно упрощает процесс установки — не требуется дополнительное крепёжное оборудование или сложные монтажные операции.
Кроме того, данная схема крепления эффективно компенсирует осевую нагрузку на шпиндель, которая возникает из‑за давления охлаждающей жидкости. Это снижает механические напряжения в узле, способствует стабильной работе оборудования и помогает продлить срок службы шпиндельного узла.

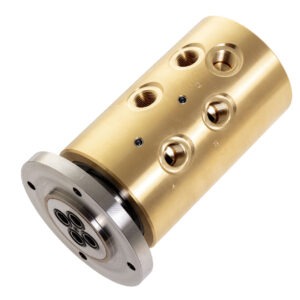

1379-160
Для безопасной и стабильной работы оборудования важно соблюдать рекомендуемые пределы по давлению и скорости. Соблюдение этих параметров обеспечивает надёжную эксплуатацию в промышленных условиях и способствует увеличению срока службы устройства.
Рабочая среда
Устройство рассчитано на работу с тремя типами сред:
- воздух;
- гидравлическое масло;
- вакуум.
Параметры соединений
- Соединение ротора: 110 мм.
- Соединение подачи: G 3/8″‑19.
Характеристики для воздуха
- Максимальное давление: 10 бар.
- Максимальная температура: 80 °C.
Характеристики для гидравлического масла
- Максимальное давление: 60 бар.
- Максимальная температура: 80 °C.
Характеристики для вакуума
- Максимальное давление (разрежение): −0,95 бар.
- Максимальная температура: 80 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

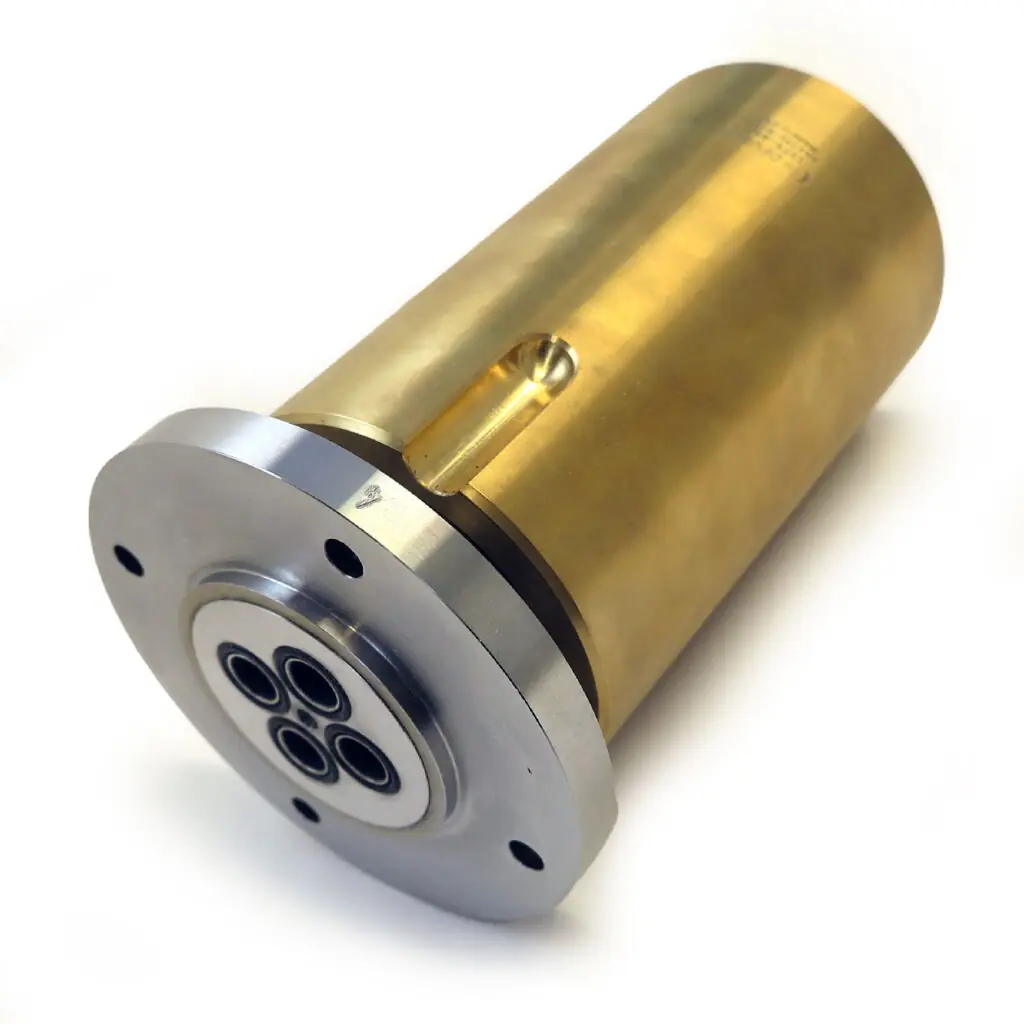

1379-460
Для надёжной и безопасной эксплуатации оборудования необходимо соблюдать рекомендуемые пределы по давлению и скорости. Следование этим параметрам гарантирует стабильную работу устройства в промышленных условиях и способствует увеличению его срока службы.
Рабочая среда
Устройство рассчитано на работу с тремя типами сред:
- воздух;
- гидравлическое масло;
- вакуум.
Параметры соединений
- Соединение ротора: 110 мм.
- Подключение подачи: 3/8″‑18 NPT.
Характеристики для воздуха
- Максимальное давление: 10 бар.
- Максимальная температура: 80 °C.
Характеристики для гидравлического масла
- Максимальное давление: 60 бар.
- Максимальная температура: 80 °C.
Характеристики для вакуума
- Максимальное разрежение (давление): −0,95 бар.
- Максимальная температура: 80 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1379-510
Модель 1379‑510 — это высокофункциональное устройство с четырьмя независимыми каналами, предназначенное для решения широкого спектра производственных задач. Каналы оптимально подходят для:
- операций зажима и разжима;
- контроля заготовки или инструмента;
- охлаждения шпинделя.
Особая конструкция устройства предусматривает вентиляционное отверстие между каналами 2 и 3 — оно позволяет одновременно использовать две разные среды без риска перекрёстного загрязнения. Например, можно подавать воду в каналы 1 и 2, а гидравлическое масло — в каналы 3 и 4. Такая схема повышает гибкость применения и расширяет возможности интеграции в сложные технологические линии.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Надёжность и долговечность модели обеспечиваются подбором коррозионностойких материалов: в конструкции используются компоненты из нержавеющей стали и латуни. Уплотнительная поверхность выполнена из закалённого хрома, а уплотнения дополнены эластомерной смазкой — это повышает герметичность и увеличивает срок службы узла даже в интенсивных режимах эксплуатации.
Стабильность работы при значительных нагрузках достигается за счёт двойных широко разнесённых шарикоподшипников. Они эффективно воспринимают большие боковые нагрузки, обеспечивая плавное вращение и минимизируя вибрации — даже при высоких скоростях и резких изменениях режимов работы.
Для проектов с повышенными требованиями к функциональности доступны модификации модели с 5 каналами — это позволяет ещё гибче настраивать распределение потоков и адаптировать устройство под специфические технологические процессы.

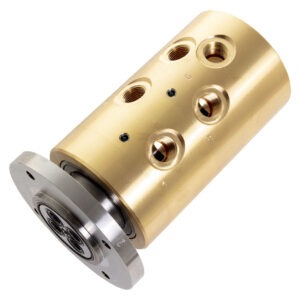

1379-860
Чтобы обеспечить стабильную и безопасную работу оборудования, важно соблюдать рекомендуемые пределы по давлению и скорости. Следование этим параметрам позволяет устройству надёжно функционировать в промышленных условиях и существенно продлевает его эксплуатационный ресурс.
Рабочая среда
Устройство совместимо с тремя типами сред:
- воздух;
- гидравлическое масло;
- вакуум.
Параметры соединений
- Соединение ротора: 110 мм.
- Подключение подачи: G 3/8″‑19.
Характеристики для воздуха
- Максимальное давление: 10 бар.
- Максимальная температура: 80 °C.
Характеристики для гидравлического масла
- Максимальное давление: 60 бар.
- Максимальная температура: 80 °C.
Характеристики для вакуума
- Максимальное разрежение (давление): −0,95 бар.
- Максимальная температура: 80 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
