Двухканальные пневматические соединения серии 2620
Ротационные соединения Deublin
Тандемное поворотное соединение Deublin — инновационное решение, объединяющее два соединения в одном узле. Конструкция с независимым уплотнением в каждом из элементов надёжно предотвращает перекрёстное загрязнение сред. Соединение универсально и подходит для работы с различными средами — в том числе с воздухом.

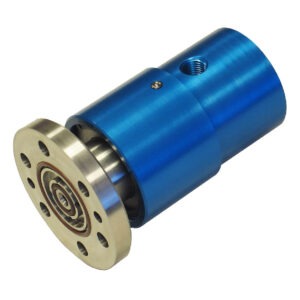

2620-000-157
Решение с двумя независимыми каналами оптимально для операций зажима и разжима: обеспечивает надёжность, герметичность и плавность работы.
Главные преимущества:
- Два независимых канала — предназначены для параллельных операций (зажим/разжим).
- Сбалансированные механические уплотнения для каждого канала — гарантируют длительный срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — обеспечивают полную герметичность рабочей среды.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную и стабильную работу узла.
- Система лабиринтных уплотнений — надёжно защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальность монтажа — совместима с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

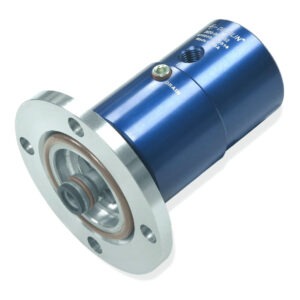

2620-000-252
Тандемная двухканальная конструкция разработана специально для низкоскоростных систем — она обеспечивает надёжную подачу воздуха, гидравлических жидкостей и тормозной жидкости.
Преимущества конструкции:
- самонесущий вращающийся фитинг — гарантирует устойчивость узла и удобство монтажа;
- полная герметичность — исключены межканальные утечки, что повышает безопасность и надёжность работы системы;
- долговечные материалы — корпус выполнен из алюминия, ротор — из никелированной стали, устойчивой к коррозии и износу;
- специальный подшипник — обеспечивает плавное вращение и продолжительный срок службы изделия.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-001-252
Решение с двумя независимыми каналами — оптимальный вариант для операций зажима и разжима: отличается надёжностью, герметичностью и стабильной работой.
Ключевые особенности:
- Два независимых канала — позволяют параллельно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (на каждый канал) — обеспечивают длительный срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — гарантируют герметичность рабочей среды.
- Двойные прецизионные шарикоподшипники — обеспечивают плавность хода и стабильную работу узла.
- Лабиринтная система уплотнений — надёжно защищает подшипники от загрязнений, продлевая их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рассчитано на работу с гидравлическим маслом — обеспечивает надёжность и стабильность в заданных рабочих пределах.
Рабочая среда:
- гидравлическое масло.
Присоединительные размеры:
- соединение ротора — 107,95 мм;
- подключение питания — 1/4″–18 NPT НА.
Основные параметры:
- расход — до 69 л/мин;
- давление — до 30 бар;
- температура — до 71 °C.

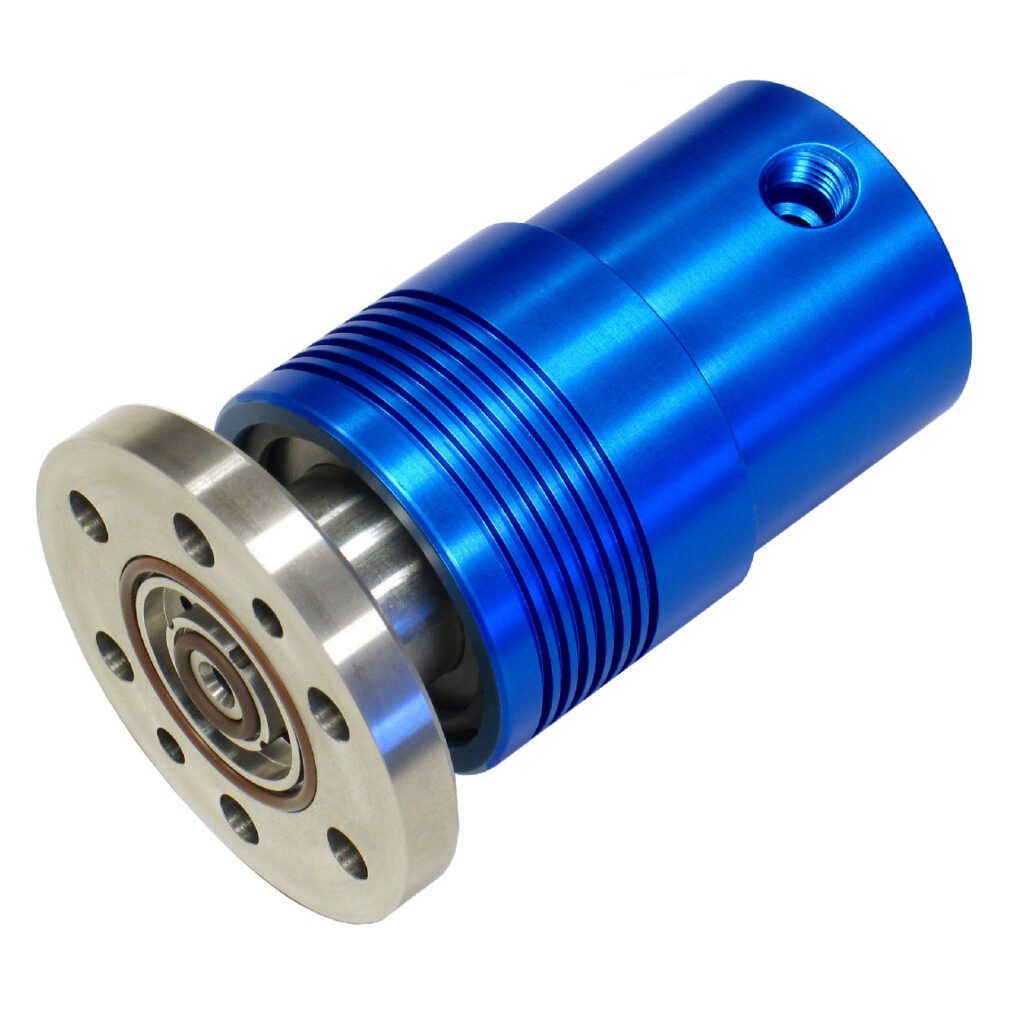

2620-040-157
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

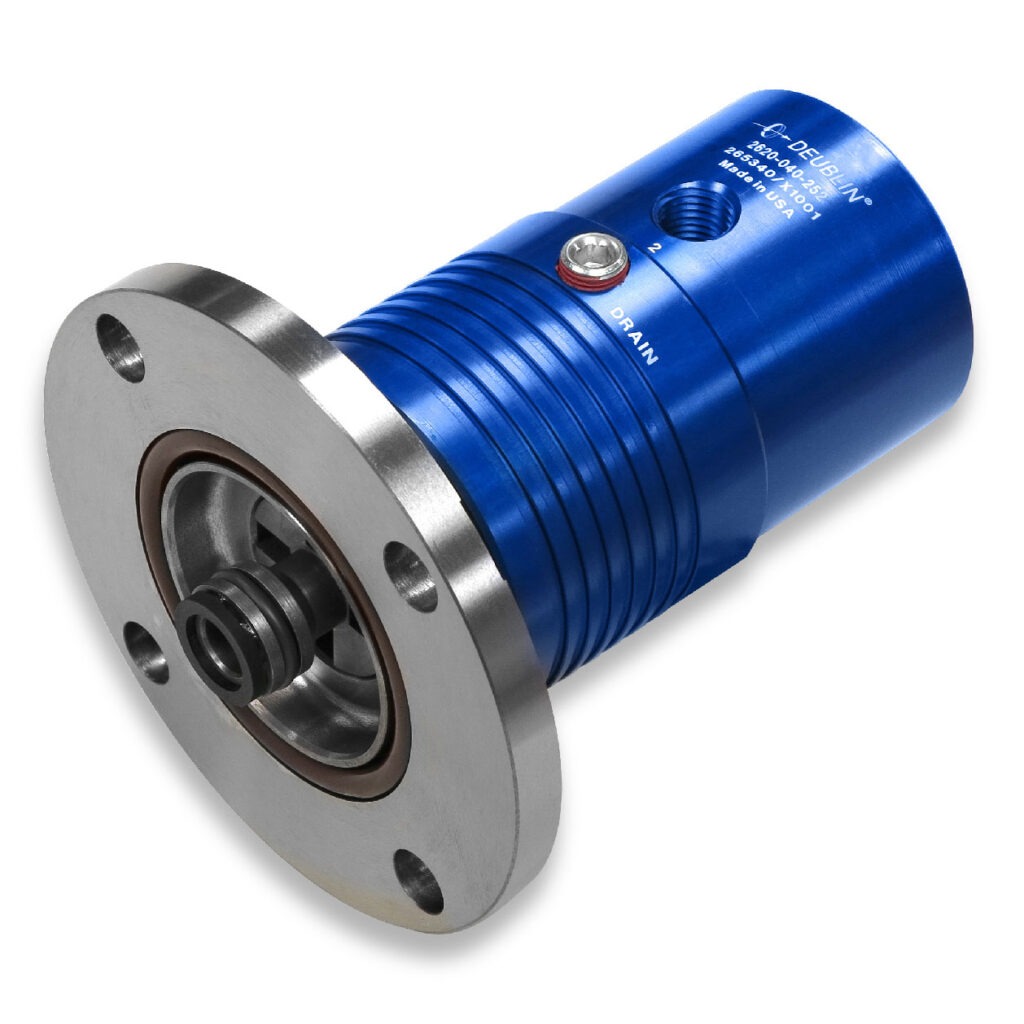

2620-040-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

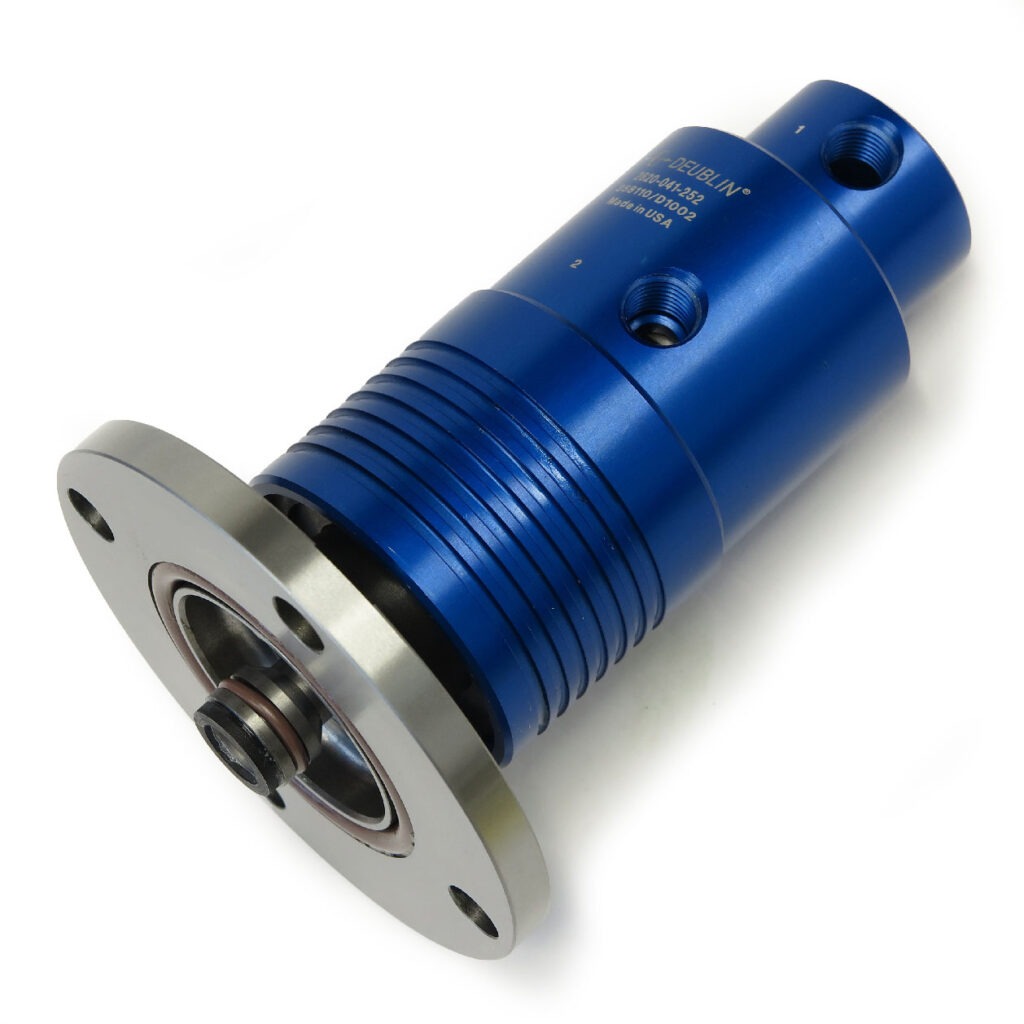

2620-041-252
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

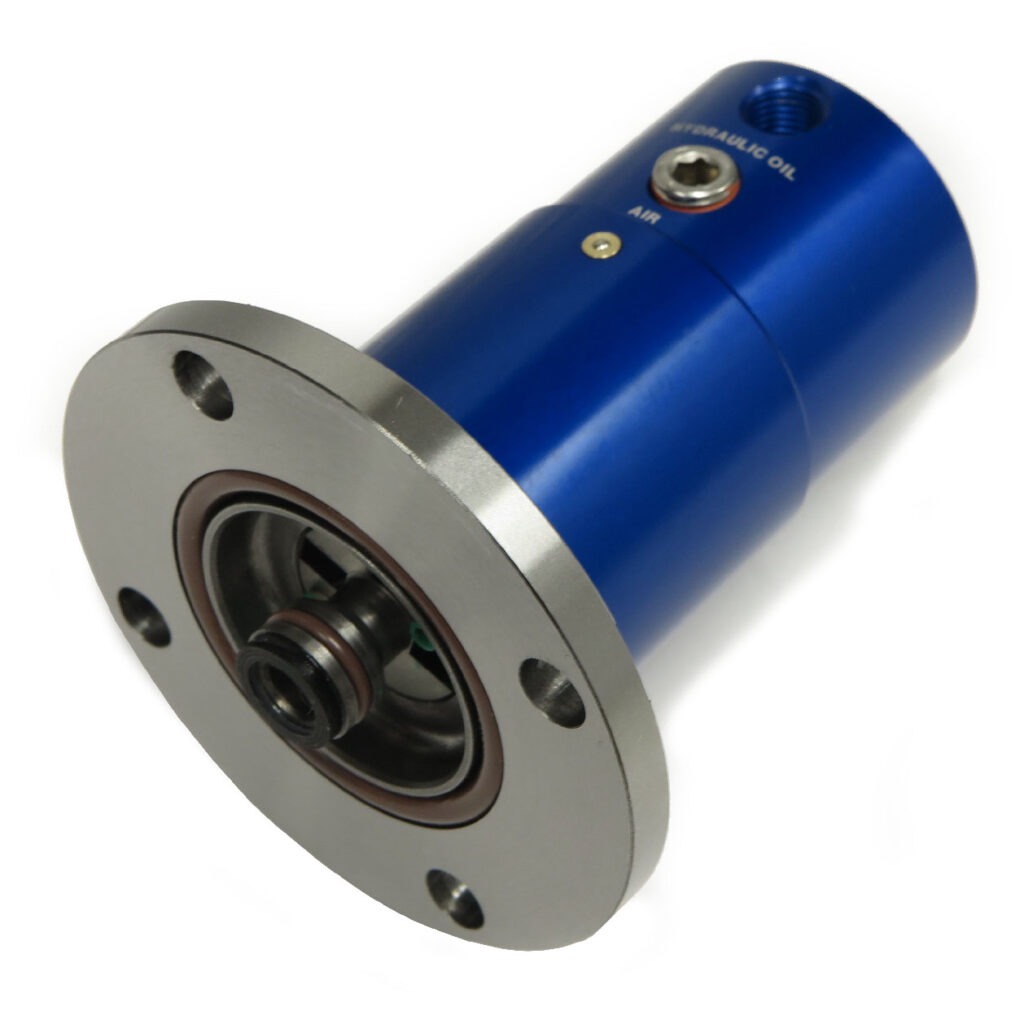

2620-100-252
Модель 2620‑100‑252 с двумя независимыми каналами — надёжное решение для операций зажима и разжима: отличается герметичностью, долговечностью и стабильной работой.
Основные особенности:
- Два независимых канала — позволяют одновременно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (на каждый канал) — гарантируют длительный срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — обеспечивают герметичность системы.
- Двойные прецизионные шарикоподшипники — дают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-120-252
Модель 2620‑120‑252 с двумя независимыми каналами — надёжное решение для операций зажима и разжима: сочетает герметичность, долговечность и стабильную работу.
Основные особенности:
- Два независимых канала — позволяют одновременно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (на каждый канал) — обеспечивают длительный срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — гарантируют герметичность рабочей среды и исключают утечки.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

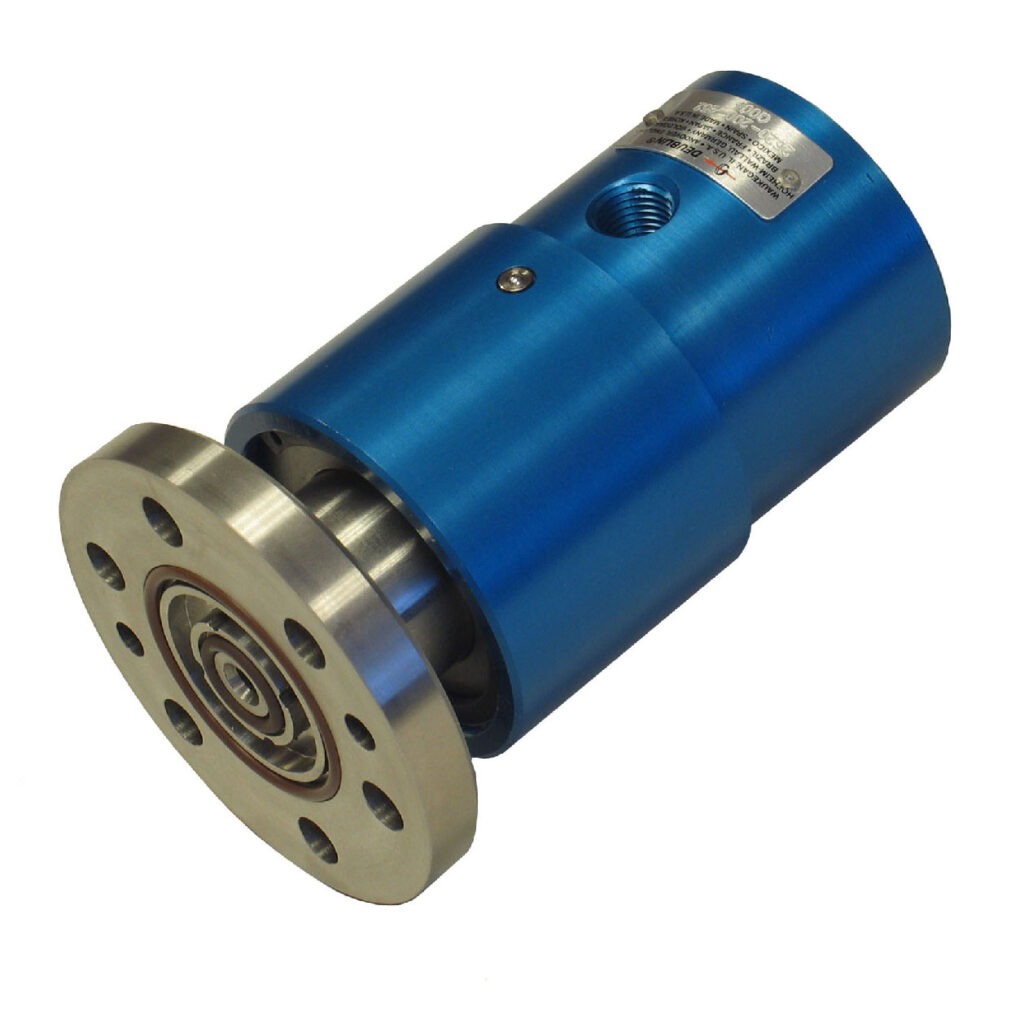

2620-200-157
с двумя независимыми каналами оптимально для операций зажима и разжима — отличается надёжностью, герметичностью и стабильной работой.
Ключевые особенности:
- Два независимых канала — позволяют параллельно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (для каждого канала) — гарантируют долгий срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — обеспечивают герметичность рабочей среды, исключая утечки.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — надёжно защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

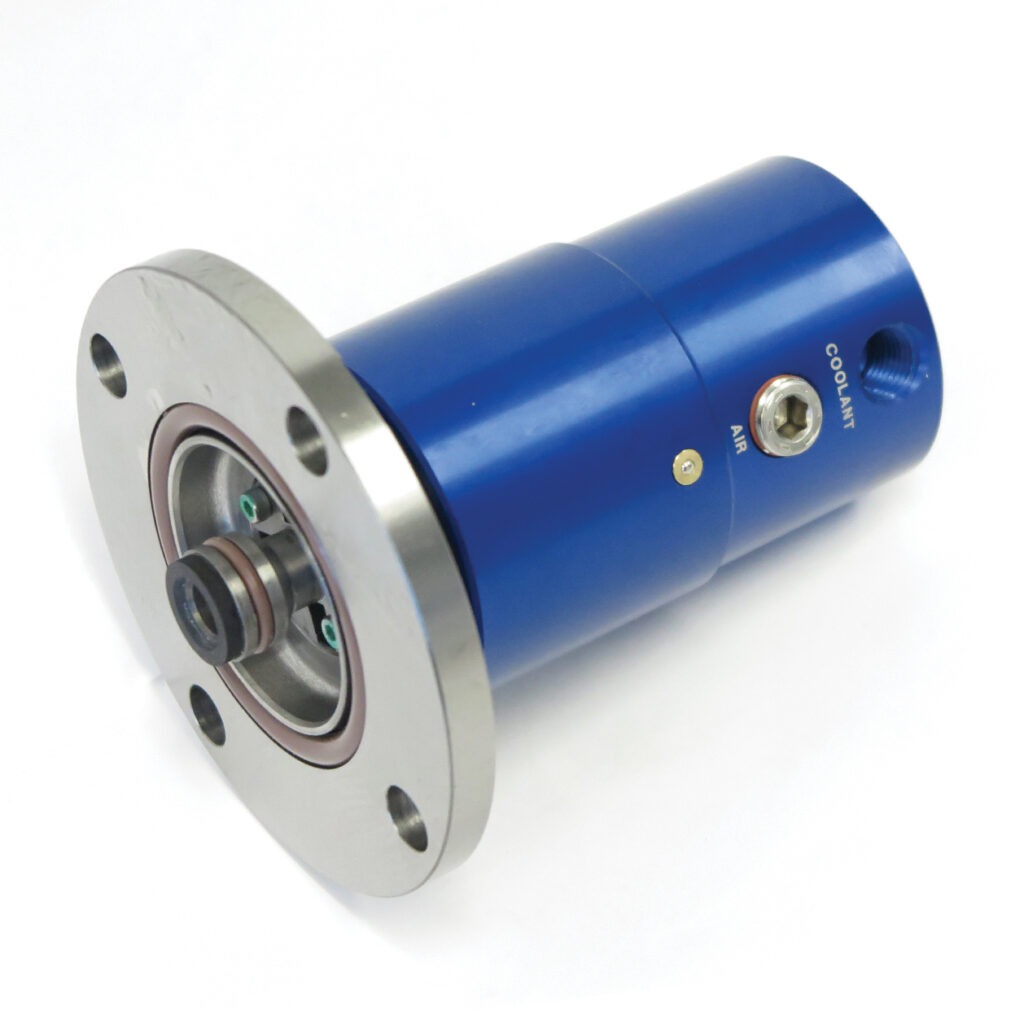

2620-200-252
с двумя независимыми каналами оптимально для операций зажима и разжима — отличается надёжностью, герметичностью и стабильной работой.
Ключевые особенности:
- Два независимых канала — позволяют параллельно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (для каждого канала) — гарантируют долгий срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — обеспечивают герметичность рабочей среды, исключая утечки.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — надёжно защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-220-252
С двумя независимыми каналами предназначено для операций зажима и разжима — отличается надёжностью, герметичностью и стабильной работой.
Основные особенности:
- Два независимых канала — позволяют одновременно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (на каждый канал) — обеспечивают длительный срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — гарантируют герметичность и исключают утечки рабочей среды.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-300-252
С двумя независимыми каналами — оптимальный вариант для операций зажима и разжима: отличается надёжностью, герметичностью и стабильной работой.
Ключевые особенности:
- Два независимых канала — позволяют параллельно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (для каждого канала) — гарантируют долгий срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — обеспечивают герметичность и исключают утечки.
- Двойные прецизионные шарикоподшипники — дают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-400-252
С двумя независимыми каналами — надёжное решение для операций зажима и разжима: обеспечивает герметичность, стабильную работу и длительный срок службы.
Ключевые особенности:
- Два независимых канала — позволяют одновременно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (на каждый канал) — гарантируют низкий крутящий момент и долговечность даже при максимальном давлении.
- Закрытые уплотнения — исключают утечки и обеспечивают герметичность среды.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений, продлевая их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-500-157
Модель 2620‑500‑157 с двумя независимыми каналами — надёжное решение для операций зажима и разжима: обеспечивает герметичность, стабильную работу и длительный срок службы.
Основные особенности:
- Два независимых канала — позволяют одновременно выполнять операции зажима и разжима.
- Сбалансированные механические уплотнения (на каждый канал) — гарантируют низкий крутящий момент и долговечность даже при максимальном давлении.
- Закрытые уплотнения — исключают утечки и обеспечивают герметичность рабочей среды.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
При приближении рабочего давления и скорости к максимальным значениям рекомендуем проконсультироваться со специалистами Deublin — это поможет подобрать оптимальный режим эксплуатации и избежать перегрузки оборудования.
Рабочая среда: воздух, охлаждающая жидкость, гидравлическое масло.
Присоединительные размеры:
- соединение ротора — 80,985 мм;
- соединение подачи — 1/4″–18 NPT.
Максимальные параметры по средам:
| Среда | Расход | Давление | Температура |
|---|---|---|---|
| Воздух | 2100 л/мин | 6 бар | 71 °C |
| Охлаждающая жидкость | 69 л/мин | 103,4 бар | 71 °C |
| Гидравлическое масло | 69 л/мин | 69 бар | 71 °C |
Соблюдение указанных предельных значений — залог надёжной и долговечной работы оборудования.

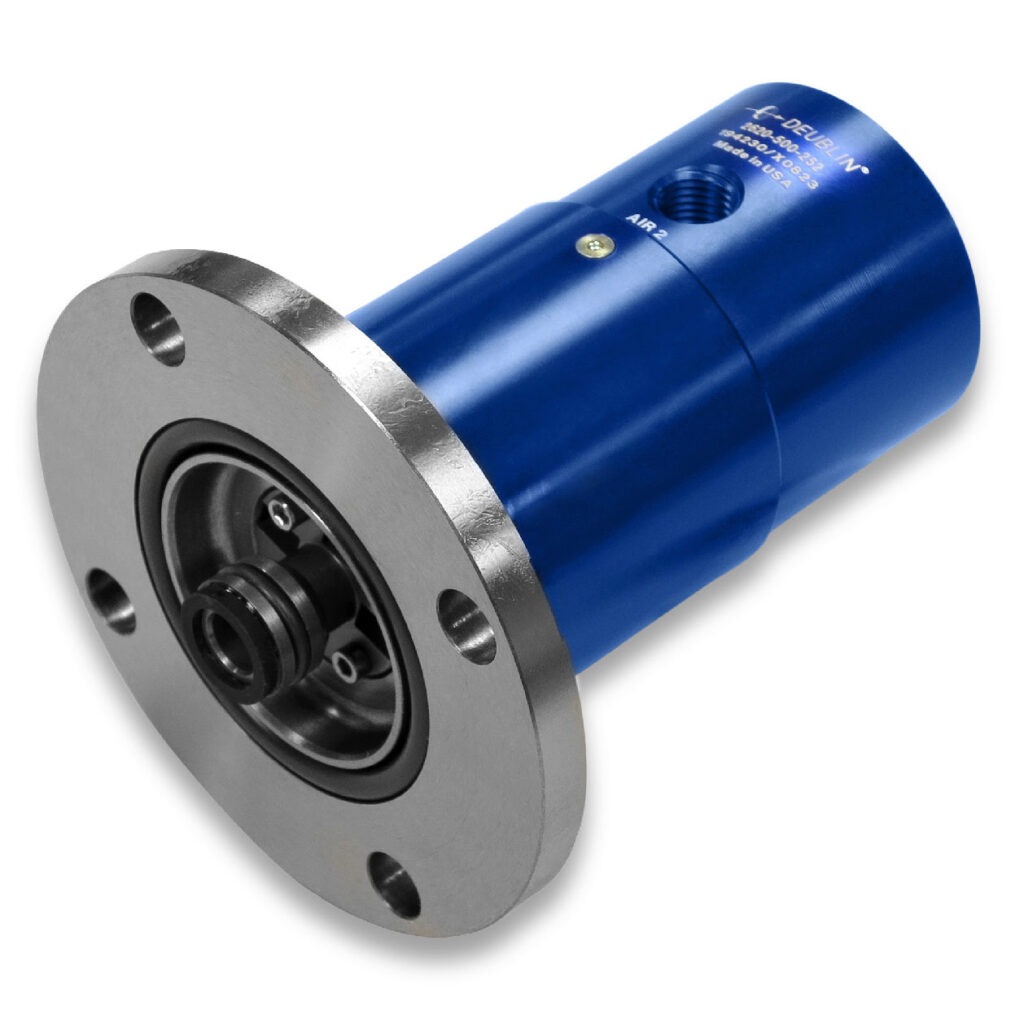

2620-500-252
С двумя независимыми каналами — надёжный вариант для операций зажима и разжима: отличается герметичностью, долговечностью и стабильной работой.
Главные особенности:
- Два независимых канала — позволяют одновременно выполнять зажим и разжим.
- Сбалансированные механические уплотнения (на каждый канал) — обеспечивают низкий крутящий момент и долгий срок службы даже при максимальном давлении.
- Закрытые уплотнения — гарантируют герметичность и исключают утечки.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

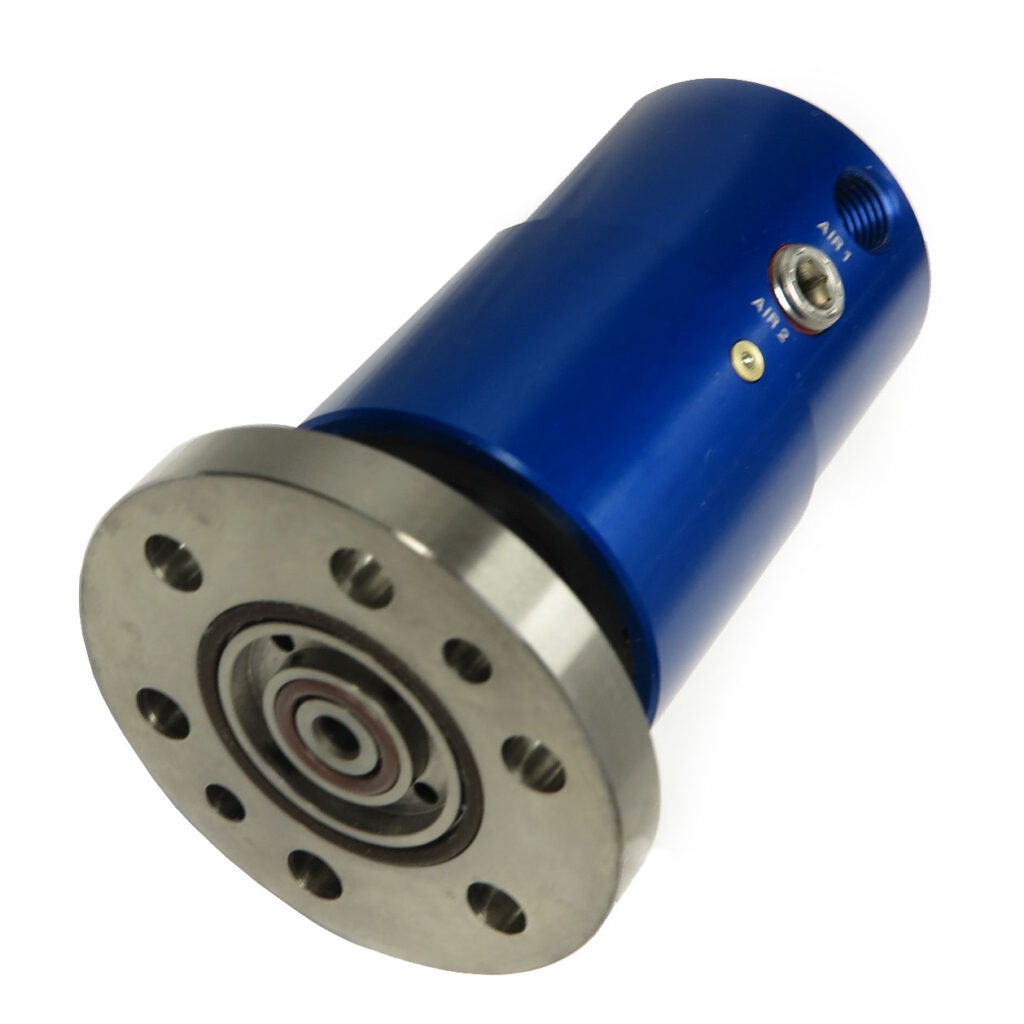

2620-520-157
С двумя независимыми каналами оптимально для операций зажима и разжима — отличается надёжностью, герметичностью и стабильной работой.
Ключевые особенности:
- Два независимых канала — позволяют параллельно выполнять зажим и разжим.
- Сбалансированные механические уплотнения (на каждый канал) — гарантируют долгий срок службы и низкий крутящий момент даже при максимальном давлении.
- Закрытые уплотнения — обеспечивают герметичность и исключают утечки.
- Двойные прецизионные шарикоподшипники — дают плавную и стабильную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений, продлевая их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

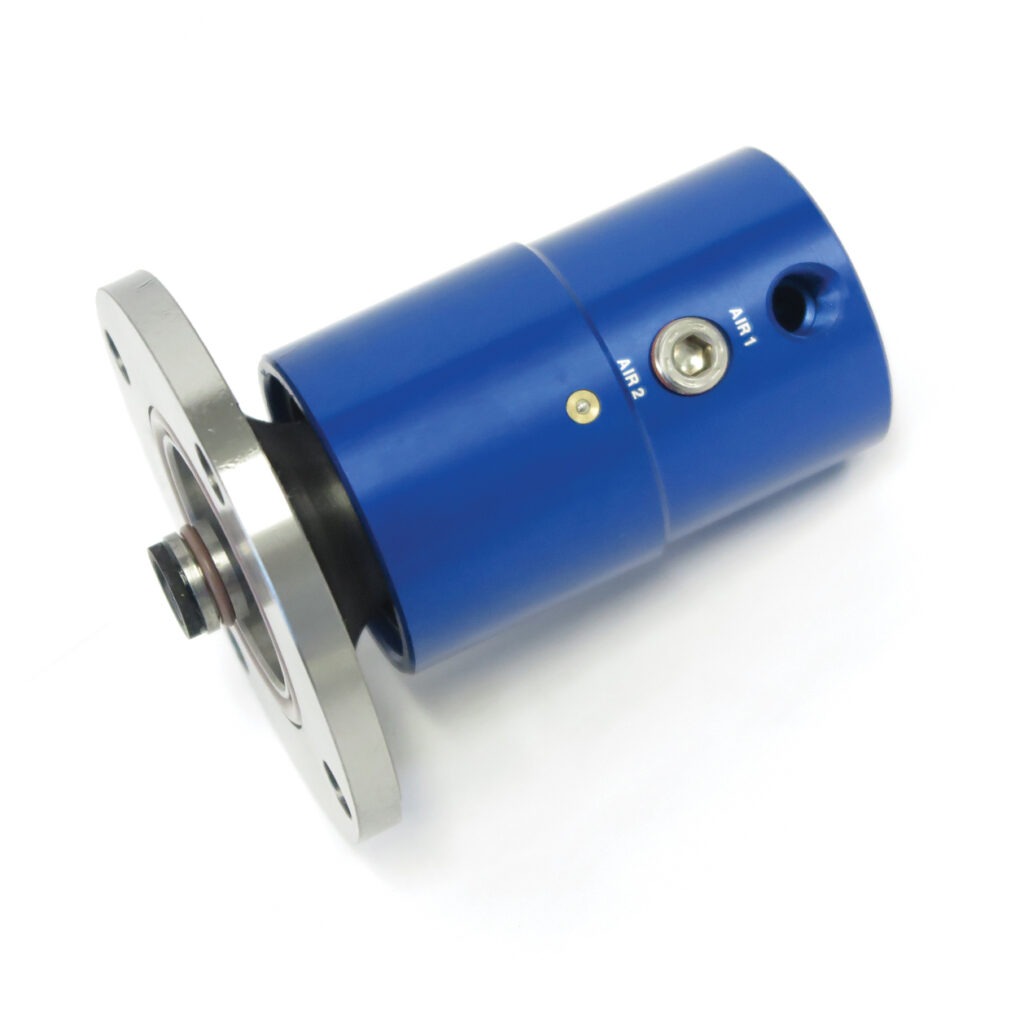

2620-520-252
При работе вблизи максимальных значений давления и скорости обязательно проконсультируйтесь со специалистами Deublin — это поможет избежать перегрузки и обеспечит надёжную эксплуатацию оборудования.
Рабочая среда: воздух.
Присоединительные размеры:
- соединение ротора — 107,95 мм;
- подключение подачи — 1/4″–18 NPT.
Предельные параметры:
- расход воздуха — до 2100 л/мин;
- давление — до 10 бар;
- температура — до 71 °C.
Соблюдение указанных ограничений — гарантия стабильной и долговечной работы узла.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
2620-600-252
Решение с двумя независимыми каналами — надёжное решение для операций зажима и разжима: обеспечивает герметичность, стабильную работу и длительный срок службы.
Основные особенности:
- Два независимых канала — позволяют одновременно выполнять зажим и разжим.
- Сбалансированные механические уплотнения (на каждый канал) — гарантируют низкий крутящий момент и долговечность даже при максимальном давлении.
- Закрытые уплотнения — исключают утечки и обеспечивают герметичность.
- Двойные прецизионные шарикоподшипники — обеспечивают плавную работу узла.
- Лабиринтная система уплотнений — защищает подшипники от загрязнений и продлевает их ресурс.
- Универсальные варианты монтажа — совместимы с соединениями Deublin серий 2520 и 1579.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочая среда: охлаждающая жидкость, гидравлическое масло.
Присоединительные размеры:
- соединение ротора — 107,95 мм;
- соединение подачи — 1/4″–18 NPT.
Максимальные параметры:
| Среда | Расход | Давление | Температура |
|---|---|---|---|
| Охлаждающая жидкость | 69 л/мин | 100 бар | 71 °C |
| Гидравлическое масло | 69 л/мин | 140 бар | 71 °C |
Соблюдение предельных значений параметров обеспечит стабильную и долговечную работу оборудования.
