Бесподшипниковые соединения серии 1159
Ротационные соединения Deublin
Ротационные соединения Deublin для подачи СОЖ — эффективное решение, помогающее сократить расходы на техобслуживание.
Благодаря бесподшипниковой конструкции роторное соединение отличается компактностью и способно работать на высоких скоростях — это позволяет снизить эксплуатационные затраты.
Поворотные соединения Deublin представлены в широком ассортименте конфигураций: вы легко подберёте вариант, оптимально подходящий для задач механической обработки.
1159-003-137
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Технология CoolControl™ дополняет функциональность устройства: с помощью воздушного регулятора она удерживает уплотнения закрытыми во время осевых перемещений тяги. Это позволяет минимизировать утечку охлаждающей жидкости в ходе циклов смены инструмента — и тем самым сократить потери рабочей среды и повысить эффективность производственного процесса.
Полнопоточная конструкция не создаёт препятствий для прохождения среды: стружка и мусор свободно выводятся потоком, не скапливаясь внутри системы, — это гарантирует стабильную работу устройства даже при высоких нагрузках и в условиях повышенного загрязнения.
Сбалансированные торцевые уплотнения из карбида кремния отличаются высокой износостойкостью и устойчивостью к агрессивным воздействиям: они надёжно сохраняют герметичность и рабочие параметры, обеспечивая длительный срок службы даже в жёстких производственных условиях.

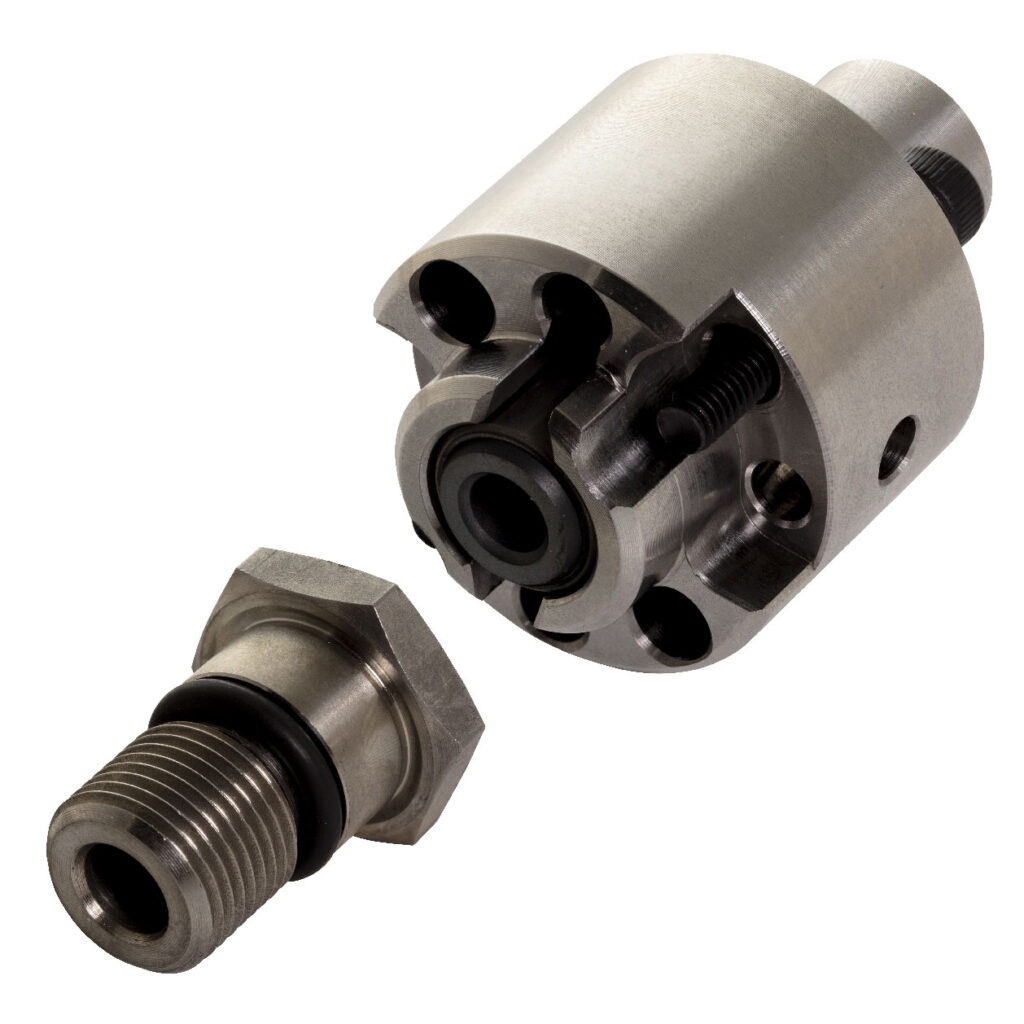

1159-020-101
Рабочая среда
Устройство совместимо со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: M12×1 RH.
- Соединение подачи: 16,368 мм.
Характеристики для воздуха
- Максимальный расход: 674 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 33 л/мин.
- Максимальное давление: 207 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 674 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

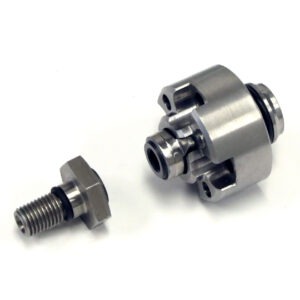

1159-024-105
Рабочая среда
Устройство рассчитано на работу со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: M8×1 LH.
- Соединение подачи: 16,368 мм.
Характеристики для воздуха
- Максимальный расход: 674 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 33 л/мин.
- Максимальное давление: 207 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 674 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1159-221-214
Тандемная двухканальная конструкция — оптимальное решение для низкоскоростных систем: она позволяет одновременно подавать воздух, гидравлические жидкости и тормозную жидкость без потери эффективности.
Особенности изделия:
- самонесущий вращающийся фитинг — обеспечивает стабильную работу узла и упрощает монтаж;
- герметичность каналов — полностью исключены утечки между каналами, что гарантирует безопасность и надёжность эксплуатации;
- прочные и долговечные материалы — алюминиевый корпус отличается лёгкостью и стойкостью к внешним воздействиям, ротор из никелированной стали устойчив к коррозии и износу;
- специальный подшипник — обеспечивает плавное вращение и длительный срок службы соединения.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочая среда
Устройство совместимо со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: M12×1,25 LH.
- Соединение подачи: 16,368 мм.
Характеристики для воздуха
- Максимальный расход: 674 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 33 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 674 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
