Бесподшипниковые соединения серии 1154
Ротационные соединения Deublin
Ротационные соединения Deublin для подачи СОЖ — эффективное решение, помогающее сократить расходы на техобслуживание.
Благодаря бесподшипниковой конструкции роторное соединение отличается компактностью и способно работать на высоких скоростях — это позволяет снизить эксплуатационные затраты.
Поворотные соединения Deublin представлены в широком ассортименте конфигураций: вы легко подберёте вариант, оптимально подходящий для задач механической обработки.
1154-002-109
Модель 1154‑002‑109
Устройство оснащено одним каналом для подачи охлаждающей жидкости либо для работы в системах MQL — это делает его универсальным решением для различных технологических задач.
Запатентованная технология AutoSense™ автоматически определяет тип рабочей среды и переключается между режимами: закрытыми уплотнениями либо контролируемой утечкой. Такая интеллектуальная адаптация повышает надёжность работы и расширяет возможности применения устройства в разных производственных сценариях.
Невращающийся элемент имеет осевое перемещение («ход») до 8 мм — этого достаточно, чтобы отслеживать перемещение тяги даже в случае, когда штуцер установлен на зажимном устройстве. Конструкция эффективно компенсирует возможные смещения и обеспечивает стабильную герметизацию в динамических условиях.
Полнопоточная конструкция не создаёт препятствий для прохождения среды: стружка и мусор не задерживаются внутри системы, свободно проходя через канал, — это гарантирует бесперебойную работу даже при интенсивных нагрузках и в условиях повышенного загрязнения.
Сбалансированные торцевые уплотнения из карбида кремния отличаются высокой износостойкостью и устойчивостью к агрессивным воздействиям: они надёжно сохраняют герметичность и рабочие параметры устройства, обеспечивая длительный срок службы даже в жёстких производственных условиях.
Корпус из анодированного алюминия устойчив к коррозии — это существенно увеличивает ресурс изделия и позволяет ему стабильно функционировать на протяжении всего эксплуатационного периода.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие параметры
Устройство предназначено для эксплуатации в рекомендованных пределах по давлению и скорости — это обеспечивает стабильную и безопасную работу в производственных условиях.
Рабочая среда
Совместимо со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры подключений
- Подключение ротора: M12×1 RH.
- Подключение подачи: 16,368 мм.
Характеристики для воздуха
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 24,3 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.

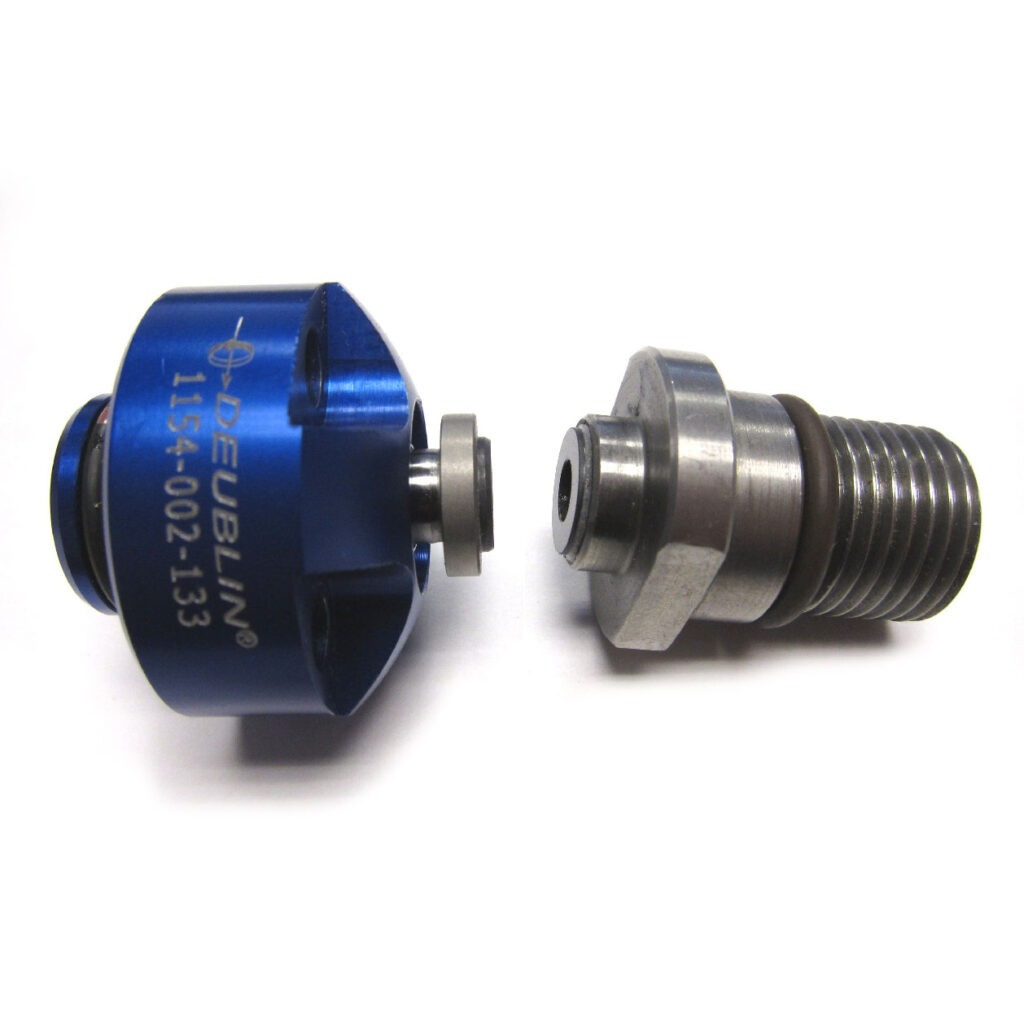

1154-002-133
Модель 1154‑002‑133
Устройство оснащено одним каналом для подачи охлаждающей жидкости либо для работы в системах MQL — это позволяет гибко применять его в разных технологических процессах.
Запатентованная технология AutoSense™ автоматически адаптируется к типу рабочей среды: система переключается между закрытыми уплотнениями и режимом контролируемой утечки. Такая интеллектуальная подстройка повышает надёжность устройства и расширяет диапазон его применения в производственных условиях.
Невращающийся элемент имеет осевое перемещение («ход») до 8 мм — этого достаточно, чтобы компенсировать перемещение тяги даже при установке штуцера на зажимном устройстве. Конструкция эффективно нивелирует возможные смещения и сохраняет герметичность в динамических режимах работы.
Полнопоточная конструкция не создаёт препятствий для потока рабочей среды: стружка и мусор свободно проходят через канал, не скапливаясь внутри системы, — это обеспечивает стабильную работу устройства даже при высоких нагрузках и в условиях повышенного загрязнения.
Сбалансированные торцевые уплотнения из карбида кремния отличаются высокой износостойкостью и устойчивостью к агрессивным воздействиям: они надёжно сохраняют герметичность и рабочие параметры, гарантируя длительный срок службы даже в жёстких производственных условиях.
Корпус из анодированного алюминия устойчив к коррозии — это существенно увеличивает ресурс изделия и позволяет ему стабильно функционировать на протяжении всего эксплуатационного периода.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1154-002-140
Устройство оснащено единым каналом для подачи охлаждающей жидкости либо для работы в системах MQL — это обеспечивает гибкость применения в различных технологических процессах.
Благодаря запатентованной технологии AutoSense™ система автоматически определяет тип рабочей среды и переключается между закрытыми уплотнениями и режимом контролируемой утечки. Такая адаптивная работа повышает надёжность устройства и позволяет эффективно использовать его в разнородных производственных условиях.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Невращающийся элемент имеет осевое перемещение («ход») до 8 мм — этого достаточно, чтобы отслеживать и компенсировать перемещение тяги, в том числе при установке штуцера на зажимном устройстве. Конструкция устойчива к смещениям и гарантирует сохранение герметичности даже в динамических режимах эксплуатации.
Полнопоточная конструкция не создаёт барьеров для потока: стружка и мусор беспрепятственно проходят через канал, не скапливаясь внутри, — это поддерживает стабильную работу устройства при высоких нагрузках и в условиях интенсивного загрязнения.
Сбалансированные торцевые уплотнения из карбида кремния обладают повышенной износостойкостью и устойчивостью к агрессивным воздействиям: они надёжно сохраняют герметичность и рабочие параметры, обеспечивая длительный срок службы даже в жёстких производственных режимах.
Корпус из анодированного алюминия устойчив к коррозии — это существенно увеличивает ресурс изделия и гарантирует его стабильную работу на протяжении всего эксплуатационного периода.
1154-003-107
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Полнопоточная конструкция не создаёт препятствий для прохождения среды: стружка и мусор не задерживаются внутри системы, а свободно выводятся потоком, — это гарантирует стабильную работу устройства даже при высоких нагрузках и в условиях повышенного загрязнения.
Сбалансированные торцевые уплотнения из карбида кремния отличаются высокой износостойкостью и устойчивостью к агрессивным воздействиям: они надёжно сохраняют герметичность и рабочие параметры, обеспечивая длительный срок службы даже в жёстких производственных режимах.
Корпус из анодированного алюминия устойчив к коррозии — это существенно повышает долговечность изделия и позволяет ему стабильно функционировать на протяжении всего эксплуатационного периода.

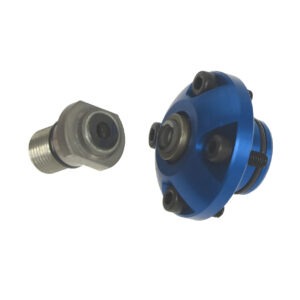

1154-003-137
Рабочие параметры
Устройство рассчитано на работу в рекомендованных пределах по давлению и скорости — это гарантирует стабильную и безопасную эксплуатацию в производственных условиях.
Рабочая среда
Совместимо со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: M12×1,25 LH.
- Соединение подачи: 19,96 мм.
Характеристики для воздуха
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 24,3 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1154-003-163
Рабочие параметры
Устройство предназначено для эксплуатации в рекомендованных пределах по давлению и скорости — это обеспечивает надёжную и безопасную работу в производственных условиях.
Рабочая среда
Совместимо со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: M16×1,5 LH.
- Подключение подачи: 19,96 мм.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Характеристики для воздуха
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 24,3 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.

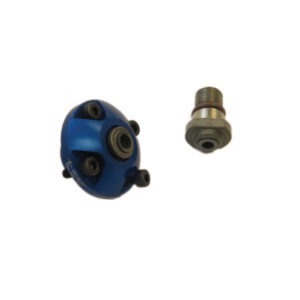

1154-003-327
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1154-005-140
Рабочие параметры
Устройство рассчитано на эксплуатацию в рекомендованных пределах по давлению и скорости — это гарантирует стабильную, надёжную и безопасную работу в промышленных условиях.
Рабочая среда
Поддерживается работа со следующими средами:
- воздух;
- охлаждающая жидкость;
- MQL.
Параметры соединений
- Соединение ротора: M12×1,25 LH.
- Соединение подачи: 16,368 мм.
Характеристики для воздуха
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
Характеристики для охлаждающей жидкости
- Максимальный расход: 24,3 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
