Бесподшипниковые соединения серии 1121
Ротационные соединения Deublin
Ротационные соединения Deublin для подачи СОЖ — эффективное решение, помогающее сократить расходы на техобслуживание.
Благодаря бесподшипниковой конструкции роторное соединение отличается компактностью и способно работать на высоких скоростях — это позволяет снизить эксплуатационные затраты.
Поворотные соединения Deublin представлены в широком ассортименте конфигураций: вы легко подберёте вариант, оптимально подходящий для задач механической обработки.

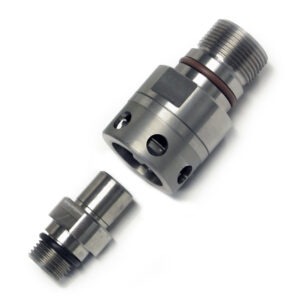

1121-205-201
Устройство оснащено одним каналом для подачи охлаждающей жидкости либо для работы в системах MQL — это обеспечивает гибкость применения в различных технологических процессах.
Технология Pop‑Off™ позволяет устройству работать в сухом режиме без давления среды неограниченно долго — это повышает надёжность эксплуатации и расширяет диапазон рабочих сценариев.
Ультракороткий ход выталкивания (всего 0,1 мм) минимизирует слив остаточной охлаждающей жидкости при смене инструмента — так удаётся сократить потери рабочей среды и поддерживать чистоту рабочей зоны.
Конструкция с полным потоком не создаёт препятствий для прохождения среды — стружка и мусор не задерживаются, что гарантирует бесперебойную работу системы даже при интенсивной эксплуатации.
Сбалансированные торцевые уплотнения из карбида кремния отличаются высокой износостойкостью: они сохраняют герметичность и рабочие параметры, обеспечивая длительный срок службы устройства даже в жёстких производственных условиях.
Корпус из анодированного алюминия устойчив к коррозии — это повышает долговечность изделия и гарантирует его надёжную работу в течение длительного времени.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

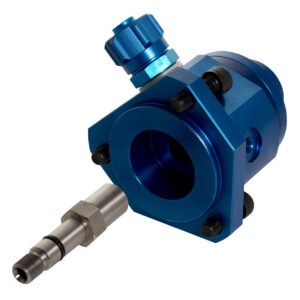

1121-254-255
Рабочие параметры
Устройство рассчитано на эксплуатацию в рекомендованных пределах давления и скорости — это обеспечивает стабильную и безопасную работу в производственных условиях.
Рабочая среда
Совместимо с охлаждающей жидкостью (при минимальном уровне заполнения) и системами MQL.
Параметры соединений
- Соединение ротора: M8×0,5 LH.
- Соединение подачи: G 3/8″–19.
Характеристики для охлаждающей жидкости
- Максимальный расход: 24,3 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 476 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

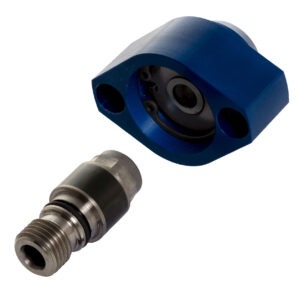

1121-269-851
Однопроходная система предназначена для подачи смазочно‑охлаждающей жидкости (СОЖ) либо для работы в системах MQL — она обеспечивает надёжную и эффективную эксплуатацию в производственных условиях.
Технология Pop‑Off™ позволяет устройству неограниченно долго работать всухую без давления среды — это расширяет возможности применения и повышает надёжность оборудования в различных режимах работы.
Сверхкороткий ход выталкивания (0,1 мм) практически исключает вытекание остатков СОЖ при смене инструмента: так снижаются потери рабочей среды и поддерживается чистота рабочей зоны.
Полнопроточная конструкция не создаёт препятствий для потока — стружка и мусор не скапливаются, что гарантирует бесперебойную работу системы даже при интенсивной эксплуатации.
Сбалансированные механические уплотнения из карбида кремния отличаются высокой износостойкостью: они сохраняют герметичность и рабочие параметры, обеспечивая длительный срок службы устройства даже в жёстких производственных условиях.
Корпус из анодированного алюминия устойчив к коррозии — это существенно повышает долговечность изделия и гарантирует его стабильную работу на протяжении всего срока эксплуатации.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

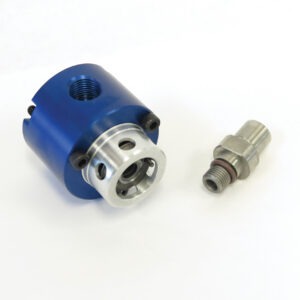

1121-300-327
Рабочие параметры
Устройство спроектировано для работы в рекомендованных пределах давления и скорости — это обеспечивает стабильную и безопасную эксплуатацию в производственных условиях.
Рабочая среда
Совместимо с охлаждающей жидкостью и технологией MQL.
Параметры соединений
- Соединение ротора: M12×1,25 LH.
- Подключение подачи: 3/8″–19 PT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 25,7 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

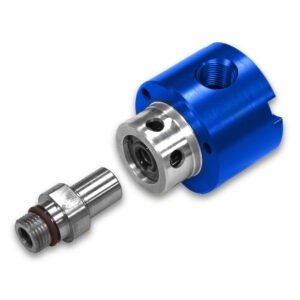

1121-300-345
Рабочие параметры
Устройство рассчитано на эксплуатацию в рекомендованных пределах давления и скорости — это гарантирует стабильную и безопасную работу в производственных условиях.
Рабочая среда
Совместимо с охлаждающей жидкостью и технологией MQL.
Параметры соединений
- Соединение ротора: M16×1,5 LH.
- Подводящее соединение: 3/8″–19 PT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 25,7 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1121-330-240
Модель 1121‑330‑240
Устройство оснащено одним каналом для подачи охлаждающей жидкости или работы в системах MQL — это обеспечивает гибкость применения и эффективную подачу рабочей среды в производственных процессах.
Технология Pop‑Off™ позволяет устройству неограниченно долго работать в сухом режиме без давления среды — такое решение повышает надёжность оборудования и расширяет спектр допустимых режимов эксплуатации.
Ультракороткий ход выталкивания (всего 0,1 мм) существенно ограничивает слив остаточной охлаждающей жидкости при смене инструмента: это снижает потери рабочей среды и помогает поддерживать чистоту рабочей зоны.
Конструкция с полным потоком не создаёт препятствий для прохождения среды — стружка и мусор не задерживаются внутри системы, что гарантирует бесперебойную работу даже при интенсивной эксплуатации.
Сбалансированные торцевые уплотнения из карбида кремния отличаются высокой износостойкостью: они сохраняют герметичность и рабочие параметры устройства, обеспечивая длительный срок службы даже в жёстких производственных условиях.
Корпус из анодированного алюминия устойчив к коррозии — это повышает долговечность изделия и гарантирует его стабильную работу на протяжении всего срока эксплуатации.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие параметры
Устройство предназначено для работы в рекомендованных пределах давления и скорости — это обеспечивает стабильную и безопасную эксплуатацию в производственных условиях.
Рабочая среда
Совместимо с охлаждающей жидкостью и технологией MQL.
Параметры соединений
- Соединение ротора: M16×1,5 LH.
- Подключение подачи: 3/8″–19 PT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 87 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 2040 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.

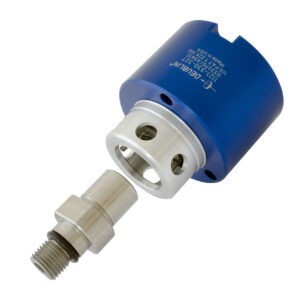

1121-330-327
Рабочие параметры
Устройство рассчитано на эксплуатацию в рекомендованных пределах давления и скорости — это гарантирует стабильную и безопасную работу в производственных условиях.
Рабочая среда
Совместимо с охлаждающей жидкостью и технологией MQL.
Параметры соединений
- Соединение ротора: M16×1,5 LH.
- Подводящее соединение: 3/8″–19 PT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 25,7 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

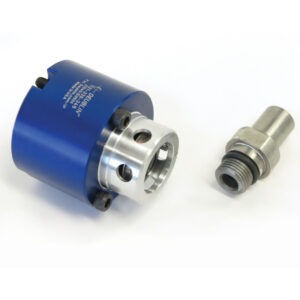

1121-330-345
Рабочие параметры
Устройство рассчитано на эксплуатацию в рекомендованных пределах давления и скорости — это гарантирует стабильную и безопасную работу в производственных условиях.
Рабочая среда
Совместимо с охлаждающей жидкостью и технологией MQL.
Параметры соединений
- Соединение ротора: M16×1,5 LH.
- Подводящее соединение: 3/8″–19 PT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 25,7 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
1121-380-345
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Модель 1121‑380‑345
Устройство имеет один канал для подачи охлаждающей жидкости либо для работы в системах MQL — это обеспечивает универсальность применения и эффективную подачу рабочей среды в различных производственных процессах.
Технология Pop‑Off™ позволяет устройству неограниченно долго работать в сухом режиме без давления среды: такое решение повышает надёжность оборудования и расширяет диапазон допустимых эксплуатационных режимов.
Ультракороткий ход выталкивания (всего 0,1 мм) существенно снижает объём слива остаточной охлаждающей жидкости при смене инструмента — это помогает минимизировать потери рабочей среды и поддерживать чистоту рабочей зоны.
Конструкция с полным потоком не создаёт препятствий для прохождения среды: стружка и мусор не скапливаются внутри системы, что обеспечивает бесперебойную работу даже при интенсивной эксплуатации.
Сбалансированные торцевые уплотнения из карбида кремния отличаются высокой износостойкостью — они сохраняют герметичность и рабочие параметры устройства, гарантируя длительный срок службы даже в жёстких производственных условиях.
Корпус из анодированного алюминия устойчив к коррозии, что повышает долговечность изделия и обеспечивает стабильную работу на протяжении всего срока эксплуатации.
1121-400-327
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие параметры
Устройство рассчитано на эксплуатацию в рекомендованных пределах давления и скорости — это обеспечивает стабильную и безопасную работу в производственных условиях.
Рабочая среда
Совместимо с охлаждающей жидкостью и технологией MQL.
Параметры соединений
- Соединение ротора: M12×1,25 LH.
- Соединение подачи: 3/8″–19 PT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 25,7 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
1121-400-345
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
Рабочие параметры
Устройство предназначено для эксплуатации в рекомендованных пределах давления и скорости — это обеспечивает стабильную и безопасную работу в производственных условиях.
Рабочая среда
Совместимо с охлаждающей жидкостью и технологией MQL.
Параметры соединений
- Соединение ротора: M16×1,5 LH.
- Подключение подачи: 3/8″–19 PT.
Характеристики для охлаждающей жидкости
- Максимальный расход: 25,7 л/мин.
- Максимальное давление: 140 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 608 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.

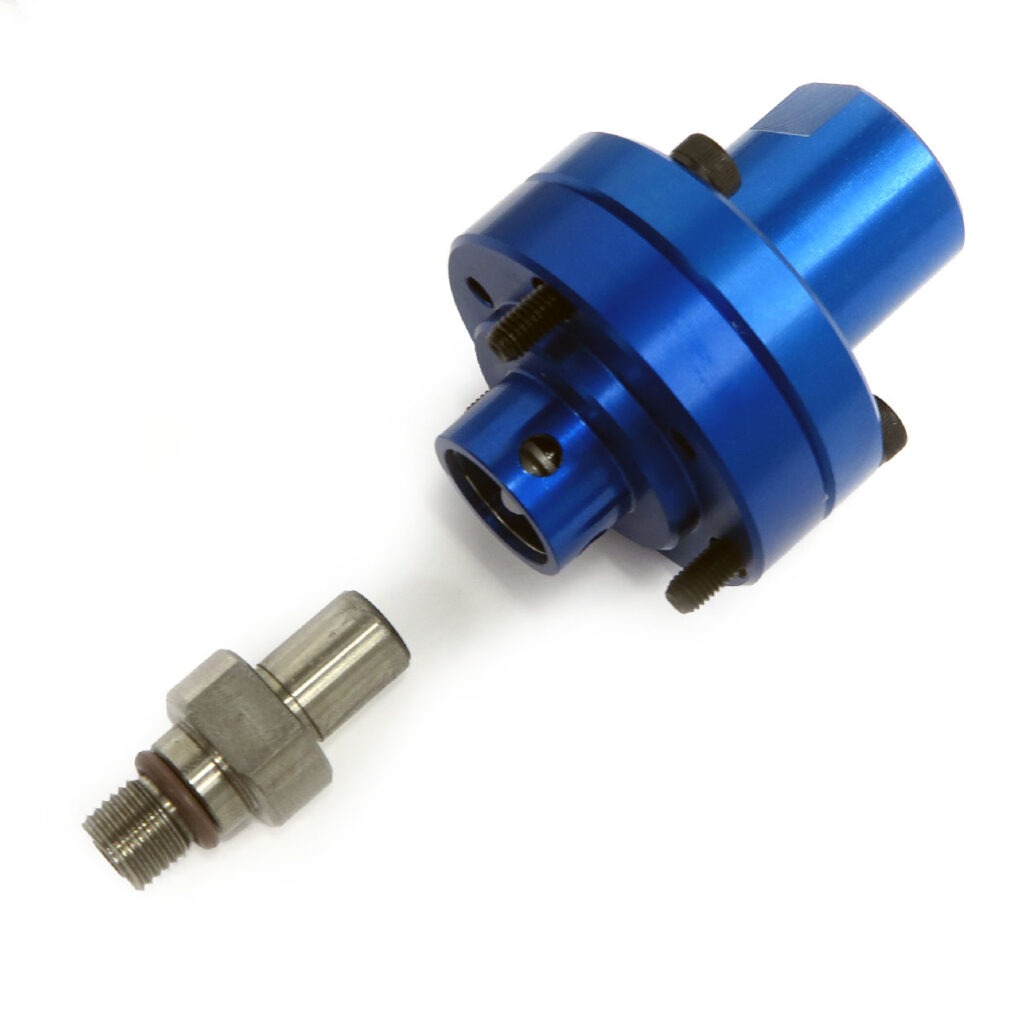

1121-410-493
Устройство имеет один канал для подачи охлаждающей жидкости либо для работы в системах MQL — это делает его универсальным решением для различных производственных задач.
Технология Pop‑Off™ позволяет устройству неограниченно долго работать в сухом режиме без давления среды: такая особенность повышает надёжность оборудования и расширяет спектр возможных режимов эксплуатации.
Ультракороткий ход выталкивания (всего 0,1 мм) заметно сокращает объём слива остаточной охлаждающей жидкости при смене инструмента — за счёт этого снижаются потери рабочей среды и поддерживается чистота рабочей зоны.
Конструкция с полным потоком не создаёт препятствий для прохождения среды: стружка и мусор не скапливаются внутри системы, что обеспечивает стабильную и бесперебойную работу даже при интенсивных нагрузках.
Сбалансированные торцевые уплотнения из карбида кремния отличаются высокой износостойкостью — они сохраняют герметичность и рабочие параметры устройства, гарантируя длительный срок службы даже в жёстких производственных условиях.
Корпус из анодированного алюминия устойчив к коррозии, что существенно повышает долговечность изделия и обеспечивает его надёжную работу на протяжении всего срока эксплуатации.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.

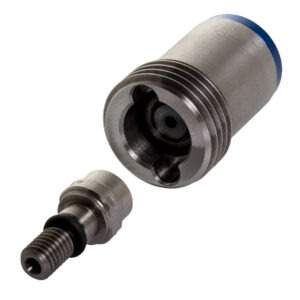

1121-910-913
Рабочая среда
Устройство совместимо с охлаждающей жидкостью, смазочно‑охлаждающей жидкостью (СОЖ) — при условии соблюдения минимального уровня качества рабочей среды.
Параметры соединений
- Соединение ротора: M5×0,8 RH.
- Соединение подачи: метрическая резьба M5×0,8.
Характеристики для охлаждающей жидкости и СОЖ
- Максимальный расход: 2,3 л/мин.
- Максимальное давление: 207 бар.
- Максимальная температура: 71 °C.
Характеристики для MQL
- Максимальный расход: 61 л/мин.
- Максимальное давление: 10 бар.
- Максимальная температура: 71 °C.
При эксплуатации вблизи предельных значений рабочего давления и скорости рекомендуем обратиться к нашим специалистам — мы поможем подобрать оптимальное решение под ваши задачи.
